Измеритель тепловой облучённости "ТКА-ИТО"

Прибор предназначен  для  измерения  плотности  теплового  потока  излучения (или  интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.

Описание средства измерений Измеритель тепловой облучённости "ТКА-ИТО"

Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.
Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию  на  внешнее  тепловое  излучение,  усреднённую  по  углу 4п (360°) и времени экспозиции, эквивалентную  реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение  температуры  измеряется  по индуцированному  инфракрасному  излучению  от внутренней поверхности чёрного шара с помощью расположенного  внутри  него  фотоприёмного модуля.
Фотоприёмный  модуль  содержит  неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются  микроконтроллером, и на дисплей электронного блока измерителя выводятся  значения измеренной облучённости, а также производится индикация температуры  внутри  чёрного  шара  и  температуры окружающей среды.

Конструкция прибора Измеритель тепловой облучённости "ТКА-ИТО"

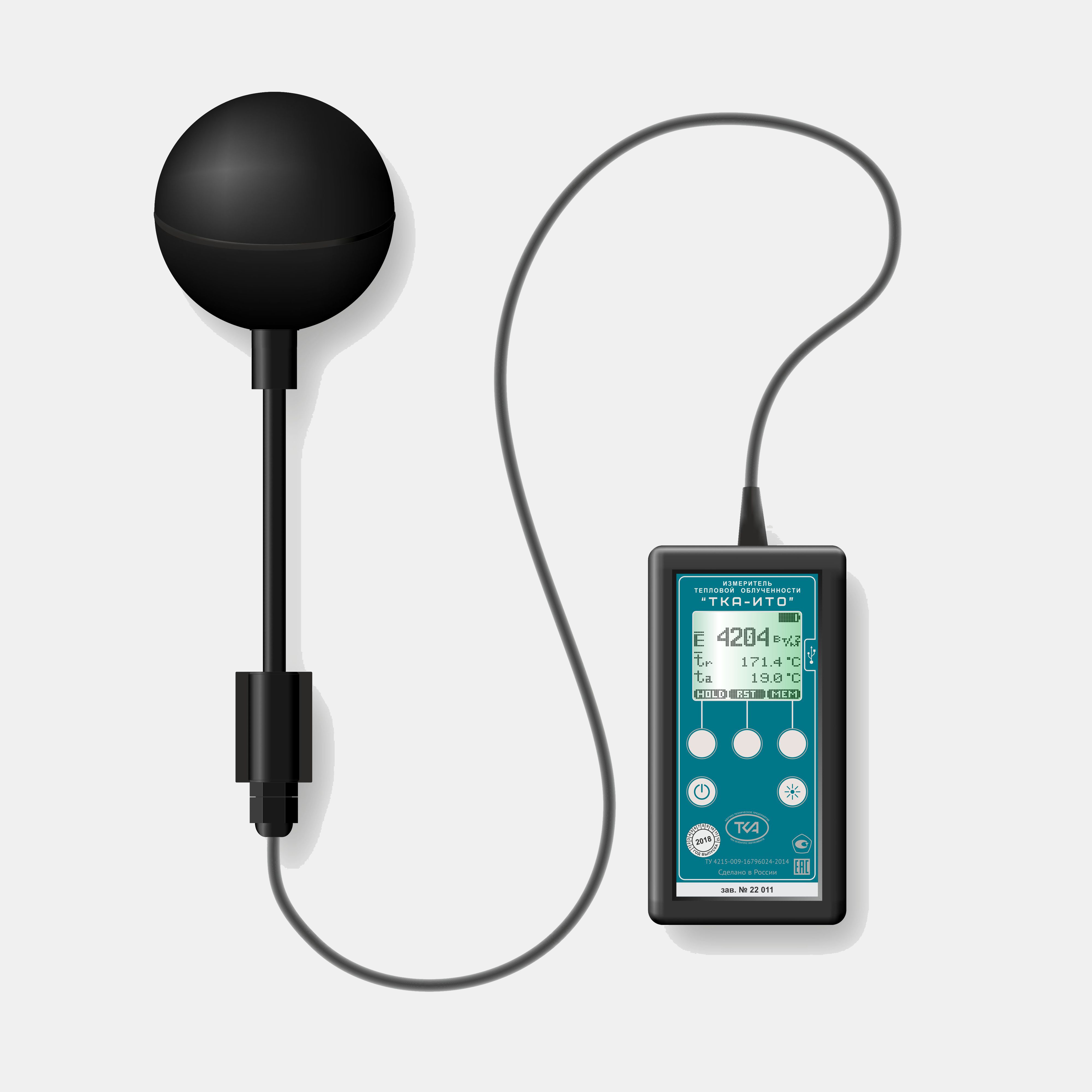

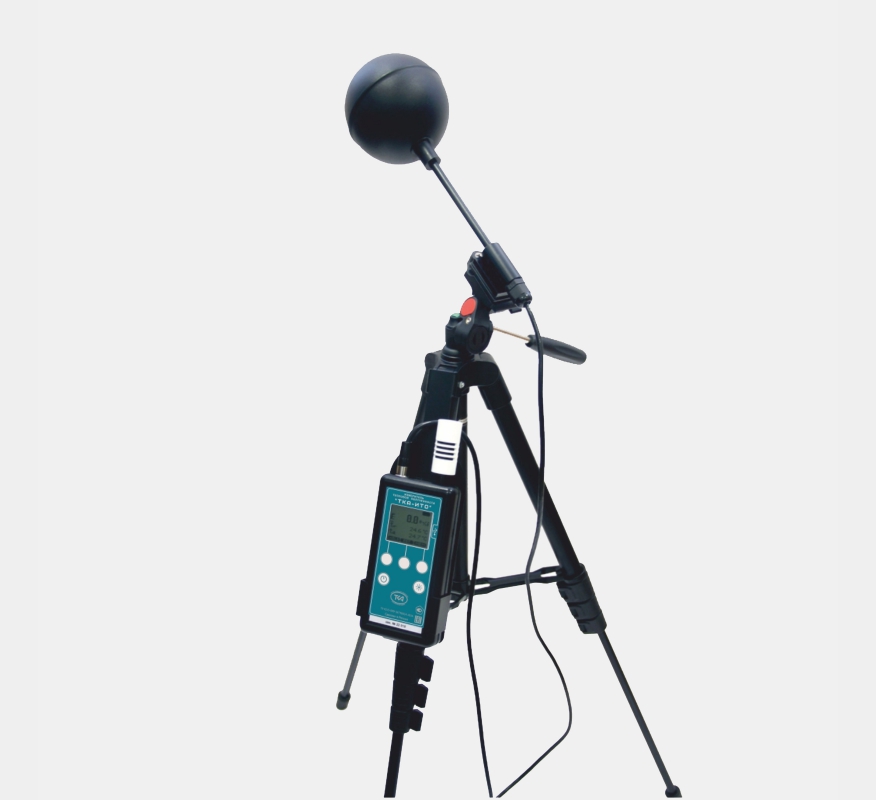

Конструктивно измеритель состоит из блока черного шара  на  штативе  и  электронного  блока,  в  состав которого  входят  устройство  детектирования сигналов,  устройство  цифровой  обработки  результатов  измерений  и  жидкокристаллический дисплей  для  отображения  измеренных  и  вычисляемых  значений.

Основные технические характеристики прибора Измеритель тепловой облучённости "ТКА-ИТО"

Диапазон измерений плотности теплового потока	10 ÷ 3 500 Вт/м2
Основная абсолютная погрешность измерений плотности теплового потока	± (2,0 + 0,08·ИВ)* Вт/м2
Время установления рабочего режима, не менее	15 мин

* Примечание: ИВ– значение измеряемой величины (облучённости)

Условия эксплуатации прибора Измеритель тепловой облучённости "ТКА-ИТО"

Температура окружающего воздуха	от -20 до +55 °С
Относительная влажность воздуха при температуре окружающего воздуха 25 °С	65 %
Атмосферное давление	101,3 кПа

Габаритные размеры электронного блока Габаритные размеры блока черного шара (без штатива)	(135 х 70 х 24) мм (400×Ø100) мм
Масса прибора (не более)(без штатива)	0,4 кг
Два элемента питания типа «АА»	3 В

Нормативные документы прибора Измеритель тепловой облучённости "ТКА-ИТО"

1. ГОСТ 8.558–2009. ГСИ. Государственная поверочная схема для средств измерений температуры
2. Федеральный закон Российской Федерации № 426-н «О специальной оценке условий труда» от 28.12.2013
3. Гигиенические  требования  к  микроклимату  производственных  помещений.  Санитарные правила и нормы СанПиН2.2.4.548-96

Область применения прибора Измеритель тепловой облучённости "ТКА-ИТО"

Выполнение работ по обеспечению безопасных  условий охраны труда, санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности, регламентируемые требованиями Федерального закона РФ № 426-н « О специальной оценке условий труда», СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н,   ISO – 7726:1998,  ГОСТ 8.106-2001.

Программное обеспечение к прибору Измеритель тепловой облучённости "ТКА-ИТО"

• отсутствует

Комплектация прибора Измеритель тепловой облучённости "ТКА-ИТО":

• Измеритель тепловой облучённости "ТКА-ИТО"
• Элемент питания типа «АА» (2 шт)
• Штатив-трипод напольный высотой h=1,3 м
• Руководство по эксплуатации
• Методика поверки МП 2411-0105-2014
• Паспорт
• Сумка для прибора
• Транспортная тара

Существенные преимущества прибора Измеритель тепловой облучённости "ТКА-ИТО" перед аналогами

Прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения. Прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 360⁰, обладает расширенным диапазоном измерений до 3500 Вт/м², имеет повышенное быстродействие, благодаря оригинальной конструкции ЧШ, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.

Измерение теплового облучения – процесс, который может помочь вычислить температуру, которая достигается во время радиационного воздействия, и степень экспозиции облучения. Специализированные высокоточные приборы для измерения теплового облучения можно купить только в специализированных магазинах, и наша организация - одна из таких компаний. «ТКА-ИТО» – профессиональное устройство, которое способно за короткий срок рассчитать и вывести на дисплей показатели облучения в тепловом спектре. Благодаря полному углу обзора, который равен 360 градусам, и сверхчувствительным датчикам, работающим в расширенном диапазоне, результаты вычисляются с минимальной погрешностью при наиболее быстром процессе работы. Такое устройство подойдет как для измерения облучения в жилом пространстве, так и для исследования в ходе проверки производственного или научного здания. В цену прибора для измерения теплового излучения входит поверка с метрологическими нормами, а интервал между поверками равен 24 месяцам. Отличное качество сборки и привлекательная цена – также немаловажные достоинства, которые делают этот измеритель настолько популярным в своем классе.
