Спектроколориметр "ТКА-ВД"/01

Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом или яркости удаленных протяженных светящихся поверхностей и киноэкрана.

Прибор Спектроколориметр "ТКА-ВД"/01  ИЗМЕРЕНИЯ в режиме ЯРКОСТИ:

плазменные панели
ЖК-дисплеи и мониторы
киноэкраны

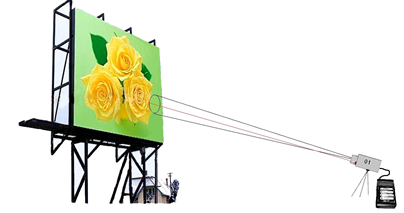

уличные экраны
потолочные светильники с рассеивателем
аварийное освещение
светофоры
экраны видеопроекторов

Подробнее о приборе Спектроколориметр "ТКА-ВД" с одним 01-блоком

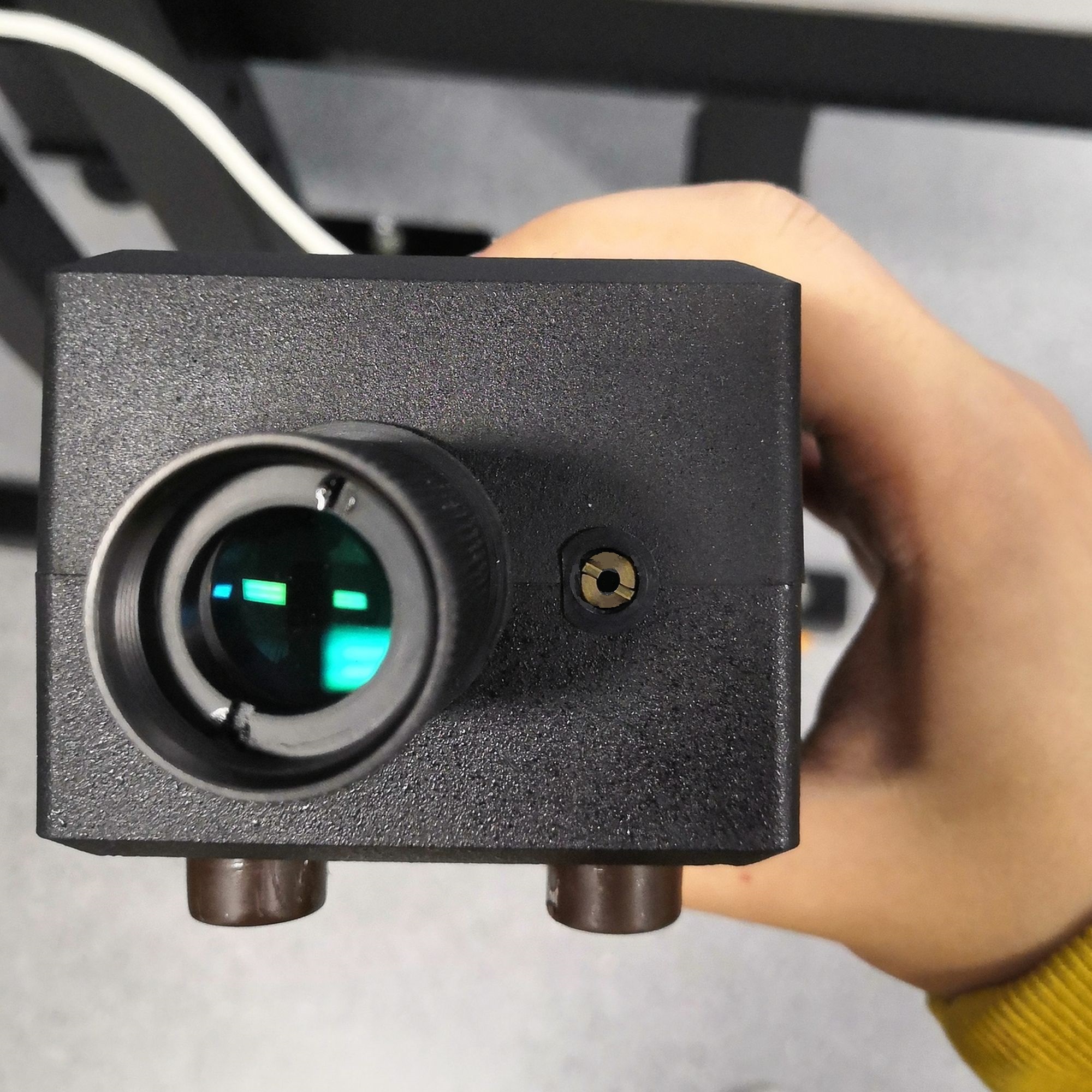

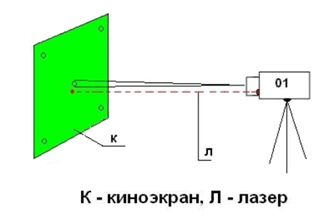

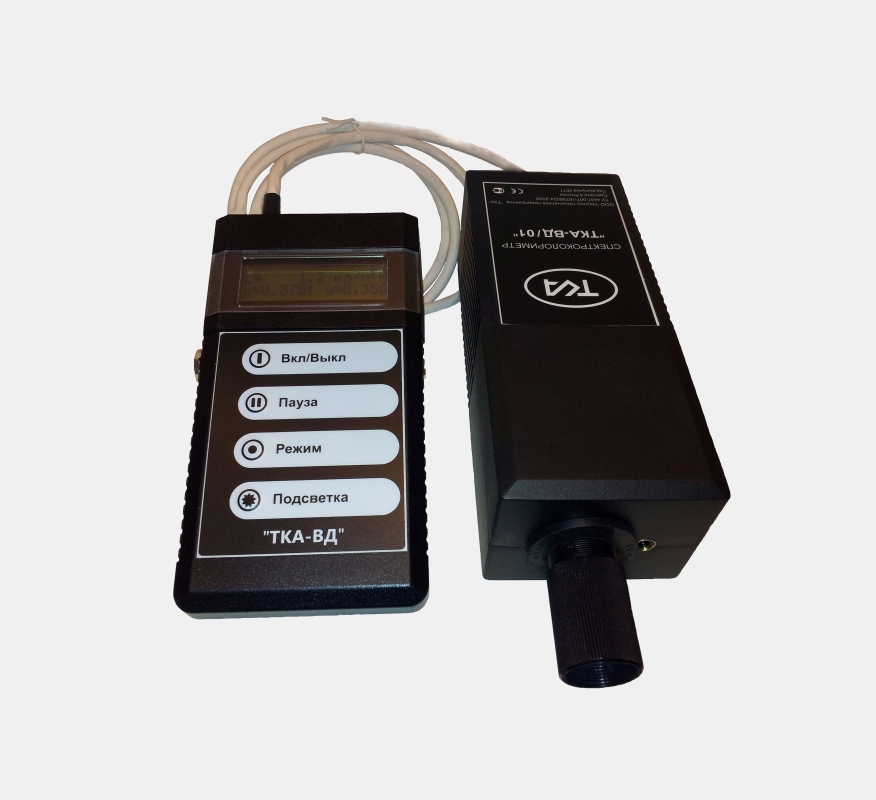

Прибор состоит из одного 01-оптоэлектронного блока (входной объектив ø21 с просветленной линзой) и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только  самосветящихся накладным способом и киноэкранов в режиме яркости. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
В приборе реализована уникальная возможность расчета значений коррелированной цветовой температуры в режиме реального времени и измерение точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Основные технические данные и характеристики прибора Спектроколориметр "ТКА-ВД" с одним 01-блоком

Тип	Прямой метод измерения
Приёмник (для справки)	Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Оптический диапазон (для справки)	390÷760 нм
Количество точек опроса (для справки)	61
Поле зрения (для справки)	2º
Диапазоны показаний коррелированной цветовой температуры	1600 ÷ 16 000 К
Диапазоны измерения координат цветности	x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595
Пределы рабочей яркости	10 ÷ 20 000 кд/м²

Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y
- источников со сплошным спектром излучения	±0,005
- других источников излучения	±0,02
Предел допустимого значения основной относительной погрешности  измерения коррелированной цветовой температуры (не более)	5,0 %

Габаритные размеры прибора (не более) Спектроколориметр "ТКА-ВД" с одним 01-блоком

Дисплей (для справки)	двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Резьбовой разъём для крепления на штативе	1/4"
Блок индикации и питания (не более)	165х85х35 мм
Оптоэлектронный блок 01 (не более)	240х70х70 мм

Масса прибора (не более) (без штатива)	1,5 кг
Для питания приборов используется NiMH аккумуляторная батарея -  типоразмер батареи «Крона»	8,4 В

Прибор Спектроколориметр "ТКА-ВД" имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).
Обновление вывода данных  зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":

1	Измерение яркости L, кд/м2 и координат цветности (x, y) в системе МКО 31
2	Измерение яркости L, кд/м2 и координат цветности (u', v') в системе МКО 76
3	Отображение координат цвета X, Y, Z
4	Отображение коррелированной цветовой температуры Тц, К

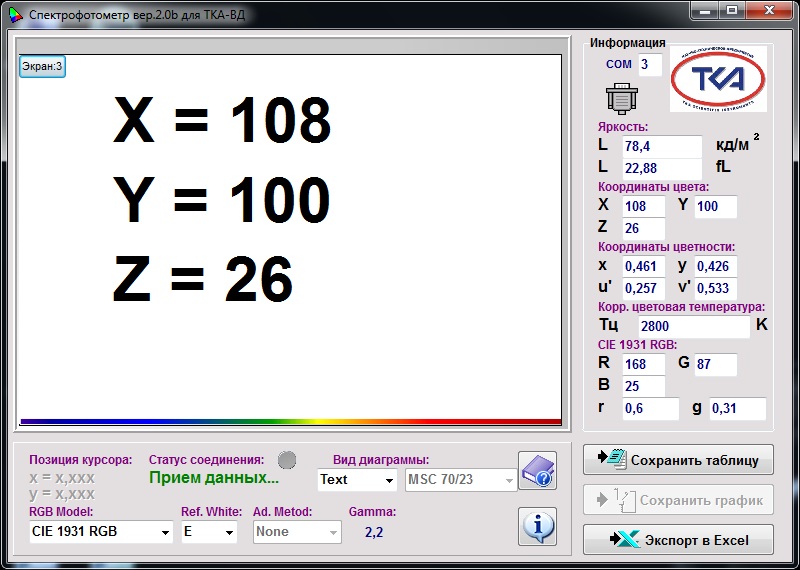

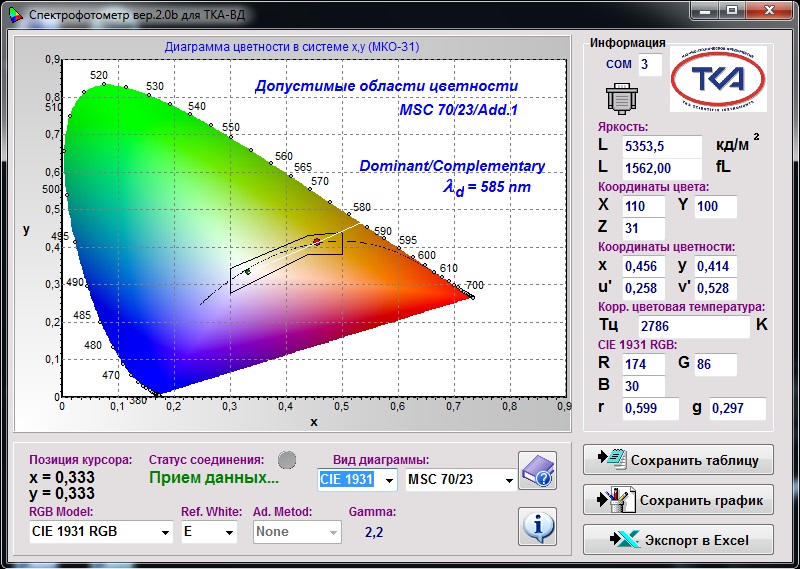

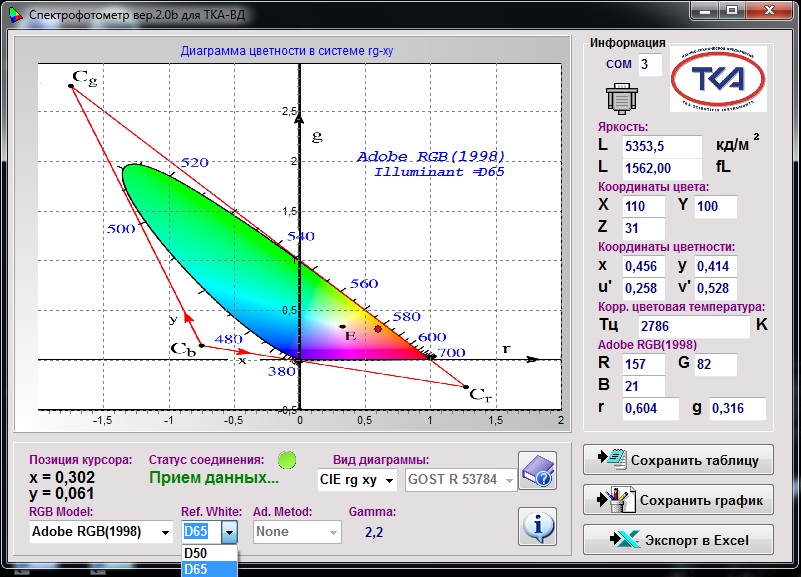

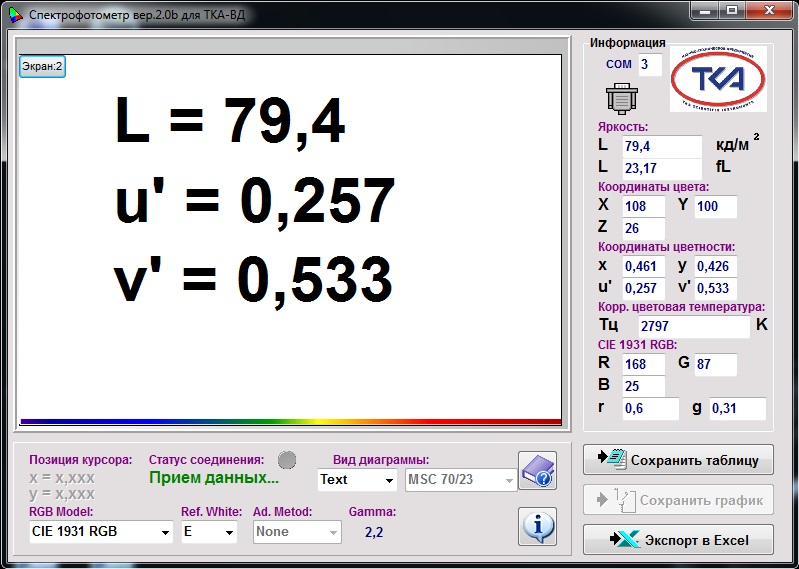

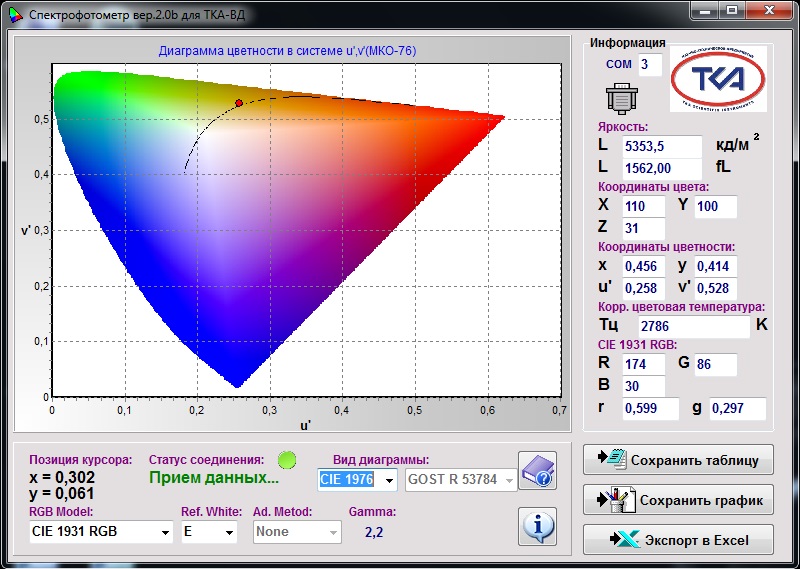

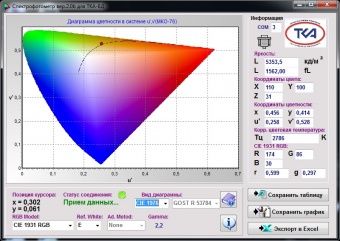

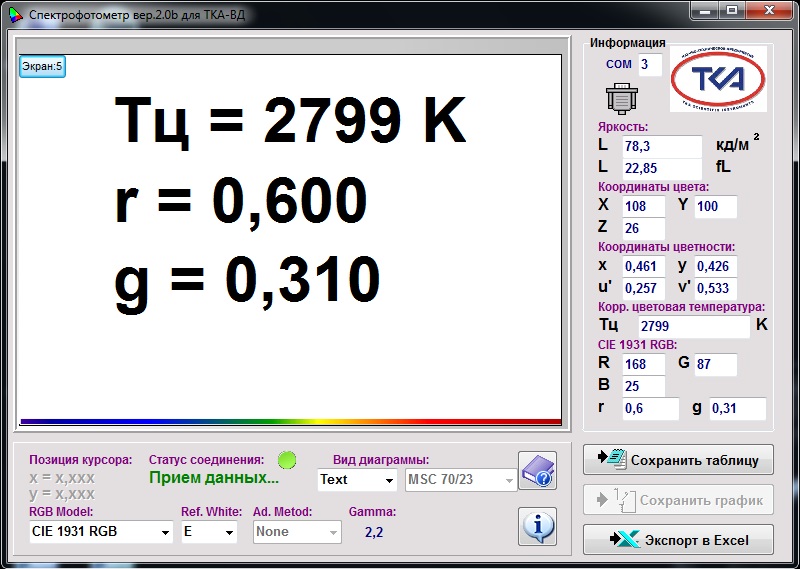

Программное обеспечение "Спектрофотометр"

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа Am-Bm).

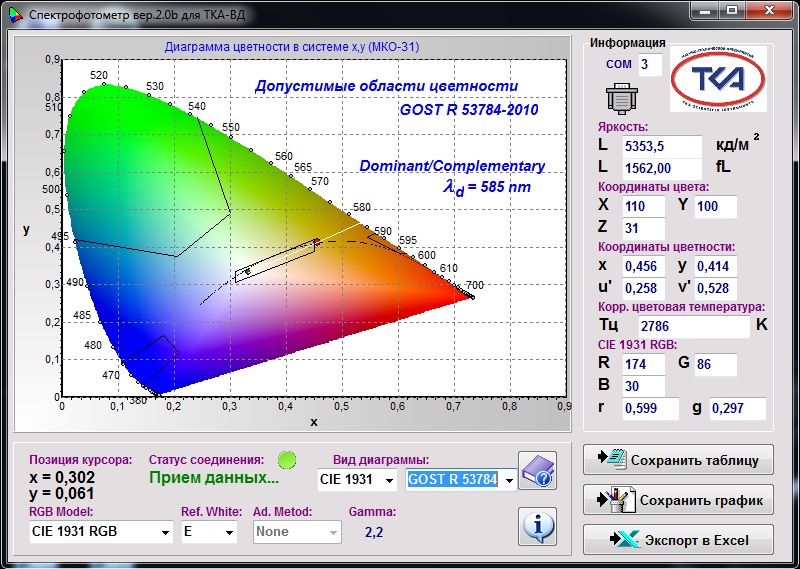

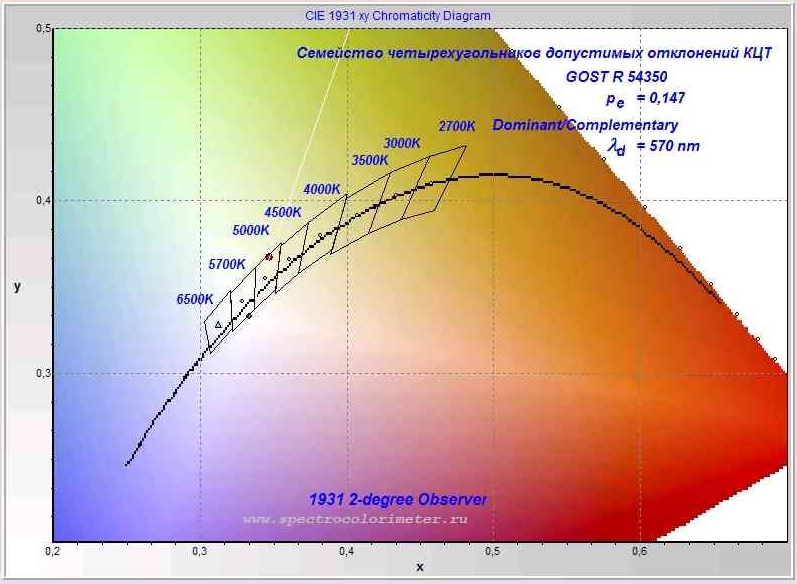

Свободно распространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных и расчетных параметров на одном экране. Все полученные в ходе измерения фотометрические параметры осветительного прибора могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
Системные требования:

• IBM-совместимый компьютер;
• операционная система /XP/Vista/Seven/10;
• свободный USB-порт.

Возможности программы Спектрофотометр:

• чтение и отображение значений в реальном времени;
• экспорт данных в MS Excel и файлы TXT, BMP;
• автосканирование подключения прибора к ПК;
• контроль ошибок получения данных.

Комплектация прибора Спектроколориметр "ТКА-ВД"/01:

• Спектроколориметр "ТКА-ВД"/01 с одним 01 блоком
• NiMH аккумуляторная батарея (8,4 В, типоразмер «Крона», 6F22)
• Адаптер для зарядки аккумуляторной батареи
• Кабель связи с ПК (USB Am-Bm)
• Носитель информации с программным обеспечением
• Руководство по эксплуатации
• Паспорт
• Сумка для прибора
• Транспортная тара

Основные преимущества прибора Спектроколориметр "ТКА-ВД"

• Компактность и удобство в эксплуатации
• Вывод информации на встроенный ЖКИ
• Прямых отечественных аналогов нет
• Определения значений в режиме реального времени
• Собственная программа для связи с ПК
• Малое энергопотребление
• Простота и удобство в эксплуатации
• На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления.  Для измерения координат цвета и расчета цветовой температуры источников света с хорошей точностью подойдет наш прибор Спектроколориметр ''ТКА-ВД''. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров и калибровка мониторов и дисплееев. Данный Спектроколориметр ''ТКА-ВД'', пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ''ТКА-ВД'', стоимость которого включает в себя поверку, пригодится для самых разных условий исследования, от бытовых до научных.
