Спектрорадиометр ''ТКА-Спектр''

Приборы предназначены для измерений радиометрических (СПЭЯ, СПЭО) и колориметрических (координаты цветности, коррелированная цветовая температура, индексы цветопередачи) характеристик самосветящихся объектов в видимой области спектра с последующей обработкой, записью и распечаткой полученной информации в графическом и цифровом виде.

Спектральный диапазон, нм	390 ÷ 760
Разрешение / дискретность, нм (не более)	3 / 0,4
Диапазоны измерения:  спектральная плотность энергетической яркости, Вт/(ср·м2·нм)  спектральная плотность энергетической освещённости, Вт/(м2·нм)  координаты цветности x, y в системе МКО 1931  общий индекс цветопередачи Ra самосветящихся объектов	10·10-7÷ 5 10·10-8+ ÷ 10 x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 1,0 ÷ 100,0
Пределы допускаемого значения относительной погрешности  измерения СПЭЯ (или СПЭО), %	±5,0
Пределы допускаемой абсолютной погрешности измерения по шкале координат цветности, абс. ед., для самосветящихся объектов: - источников со сплошным спектром излучения - других источников	±0,005 ±0,020
Пределы допускаемой абсолютной погрешности измерения коррелированной цветовой в диапазоне температур (только для источников белого цвета): • от 2 000 К до 2 300 К • более 2 300 К до 3 300 К • более 3 300 К до 5 100 К • более 5 100 К до 7 200 К • более 7 200 К до 10 000 К	±50 ±100 ±200 ±500 ±1000
Пределы допускаемой абсолютной погрешности измерения  общего индекса цветопередачи самосветящихся объектов ΔRa	±3,0
Диапазоны показаний:  яркость непрерывного излучения, кд/м2  освещённость непрерывного излучения, лк  энергетическая яркость непрерывного излучения, Вт/(м2·ср)  энергетическая освещённость непрерывного излучения, Вт/м2  коррелированная цветовая температура, К  ФАР яркость в диапазоне 400 ÷ 700 нм, мкмоль/(м2·с·ср)  ФАР облучённость в диапазоне 400 ÷ 700 нм, мкмоль/(м2·с)	1 ÷ 6 000 10 ÷ 70 000 1·10-4 ÷ 40 1·10-4 ÷ 400 1 600 ÷ 16 000 0,01 ÷ 100 0,1 ÷ 1500
Вычисляемые параметры:  взвешенная энергетическая яркость в диапазоне 390 ÷ 760 нм, Вт/(м2·ср)  взвешенная энергетическая освещённость в диапазоне 390 ÷ 760 нм, Вт/м2  координаты цвета в системах МКО  координаты цветности в системах МКО  доминантная длина волны λс, нм  индексы цветопередачи самосветящихся объектов  различие между яркостями в условиях сумеречного и дневного зрения  цветовое различие с произвольным эталонным источником	синего света LB, опасности ожога LR синего света EB, опасности ожога ER 1931 XYZ и 1964 XYZ 1964 XYZ, 1976 u’v’ и 1976 L*a*b* CRI и CQS S/P ΔE*ab
Приёмник	Полихроматор, 1024-пиксельная линейка кремниевых фотоэлементов
Минимальный диаметр фотометрируемого участка, мм	15
Время экспозиции сигнала, с	0,007 ÷ 4
Время измерения, с, не более	60
Максимальная выходная мощность Bluetooth, класс 2, мВт	2,5
Срок службы спектрорадиометра, лет	7

Конструкция прибора Спектрорадиометр ''ТКА-Спектр''

В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне  от 400 до 700 нм  без привлечения каких-либо экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам световой мощности используем стандартное выражение (см. "Светотехнические измерения"  М.Г. Козлов, К.А. Томский, с.37).

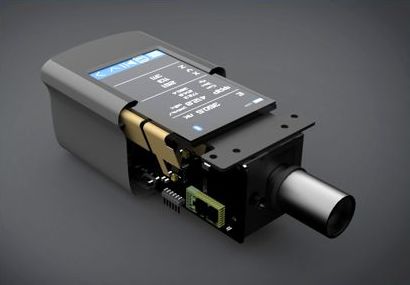

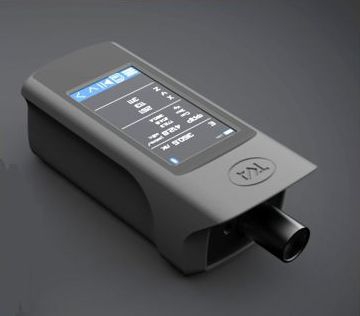

 Конструктивно спектрорадиометр выполнен в виде единого блока. На передней торцевой крышке корпуса расположен объектив, угол зрения 2 градуса (режим ЯРКОСТЬ). Дополнительно прибор комплетуется косинусным корректором. Апертура косинусного корректора составляет 180 градусов и позволяет исключить ряд проблем оптико-геометрического согласования (режим ОСВЕЩЁННОСТЬ). Прямые измерения в двух режимах.

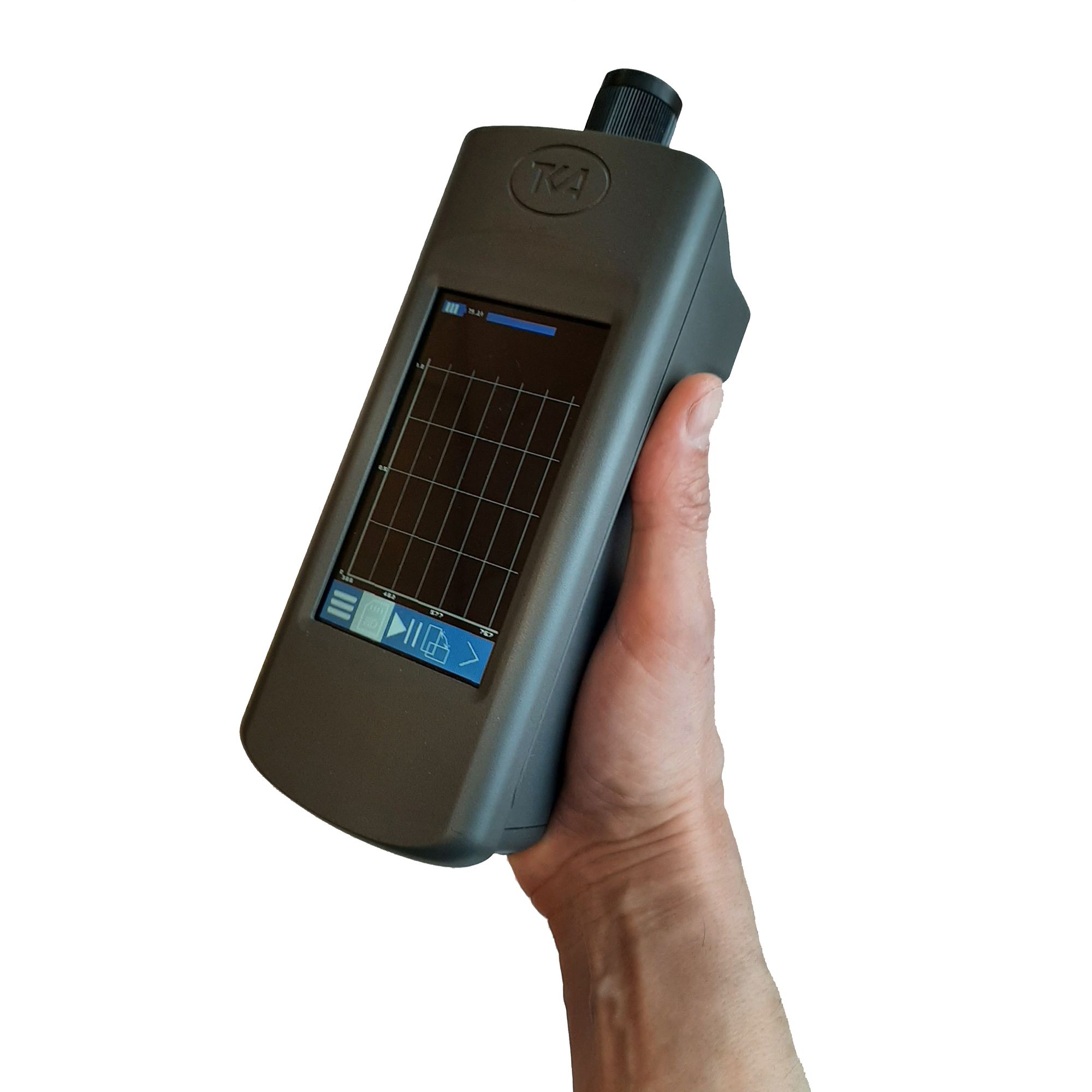

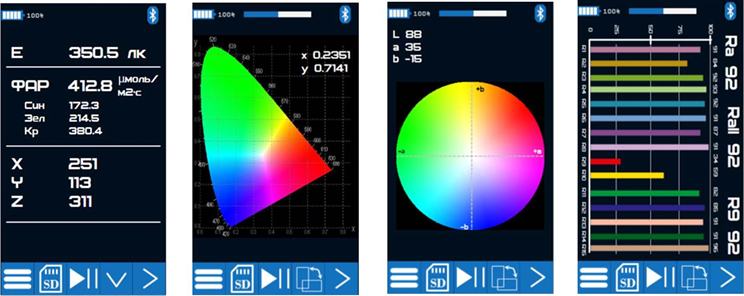

Благодаря тщательному отбору используемых функций и выводимых параметров удалось минимизировать количество всевозможных меню и экранов. Размер выводимых символов позволяет уверенно считывать показания прибора до одного метра.

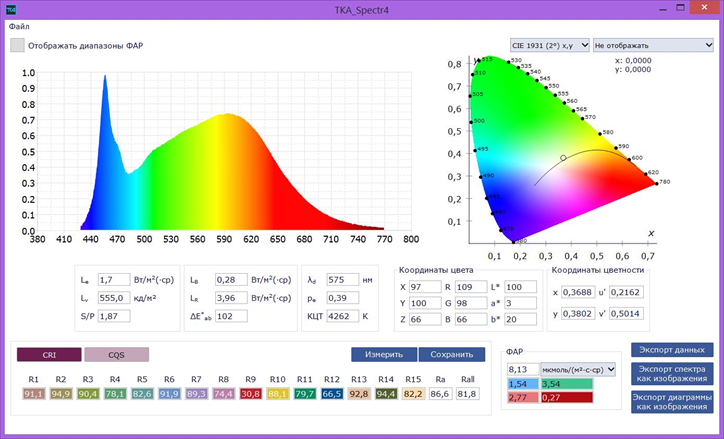

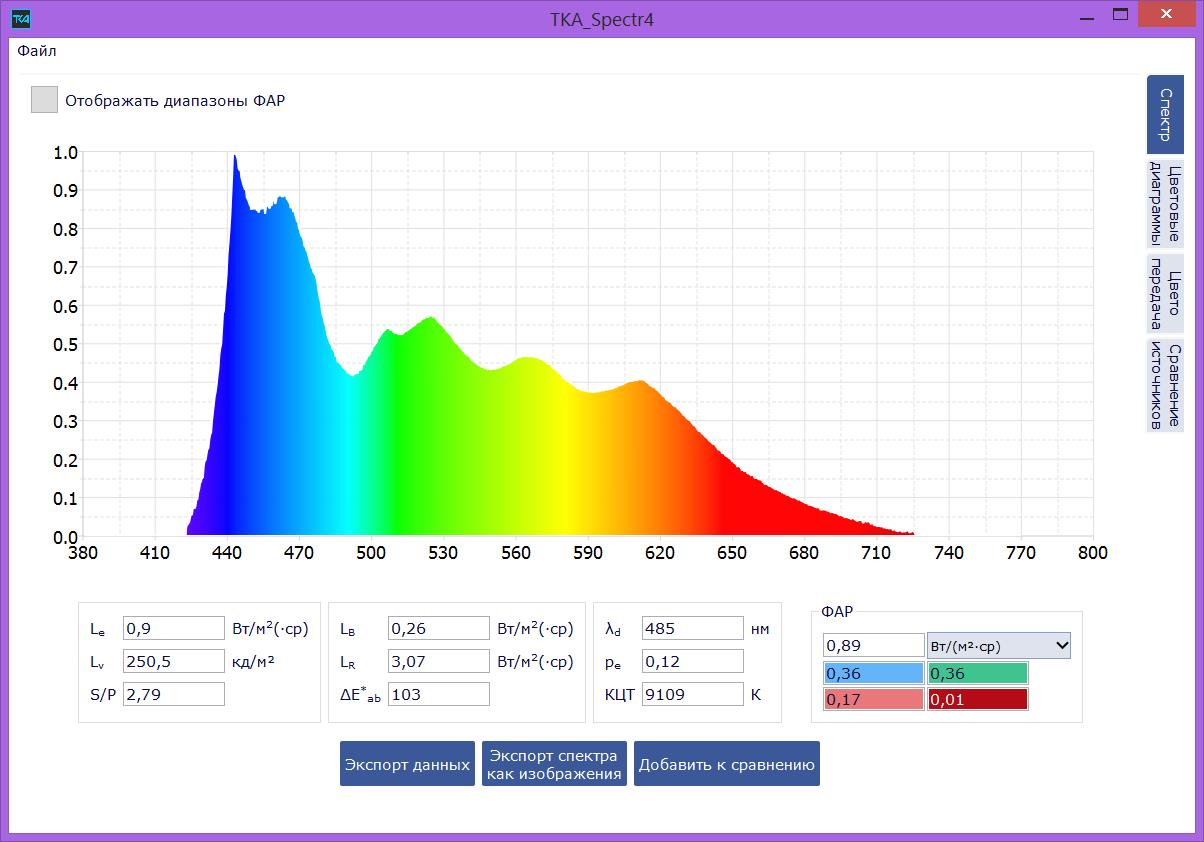

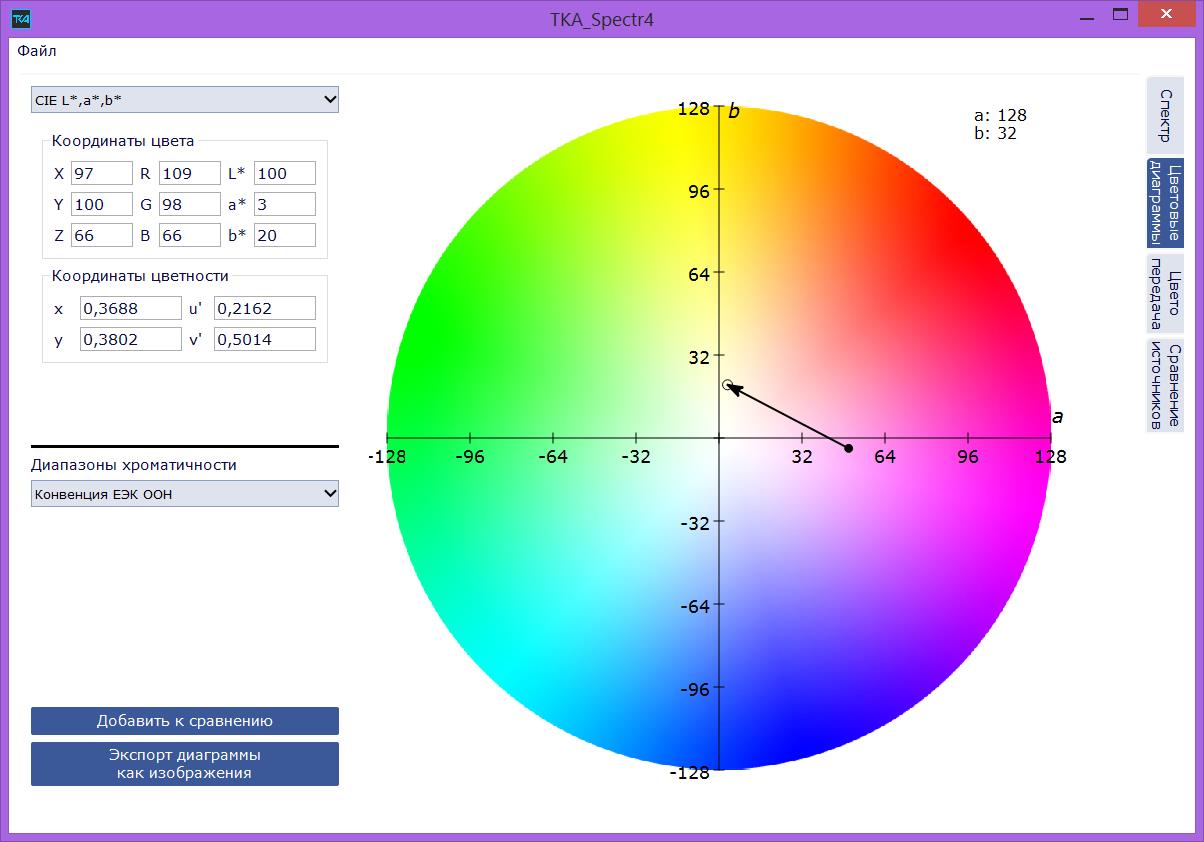

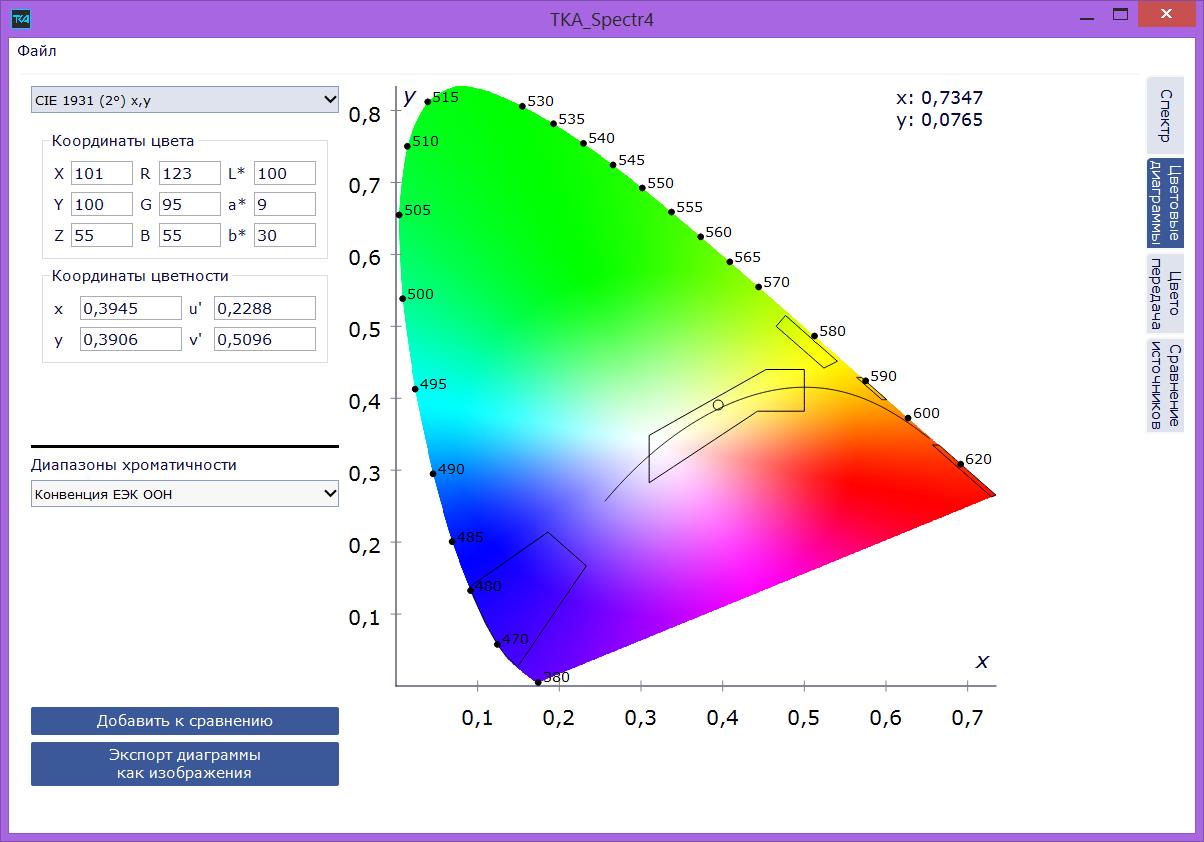

Интерфейсная часть ПО (freeware) TKA_Spectr4 (@ M' Windows) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.



Механические данные прибора Спектрорадиометр ''ТКА-Спектр''

Температура окружающего воздуха, °C                                     от 0 до +40
Масса прибора с источником питания, кг, не более                    1,0
Габаритные размеры, мм, не более                                           250(L) х 100(B) х 80(H)
На нижней стороне прибора расположено резьбовое гнездо (1/4") для крепления на штативе
Интерфейс: USB / Bluetooth
Источник питания: встроенный аккумулятор 3,7 В

Область применения прибора Спектрорадиометр ''ТКА-Спектр''

Прибор рекомендован при исследованиях на этапе конструирования новых светодиодных тепличных фитоламп и при оценке энергоэффективности осветительного прибора в процессе эксплуатации.

Комплектация прибора Спектрорадиометр ''ТКА-Спектр''

• Спектрорадиометр ''ТКА-Спектр''
• Косинусный корректор
• Адаптер питания с USB выходом
• Кабель связи с ПК
• Носитель информации с программным обеспечением
• Руководство по эксплуатации
• Паспорт
• Пластмассовый кейс
• Транспортная тара
