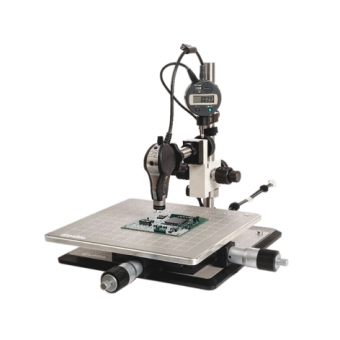

Цифровая система визуального контроля Flexia BGA Optilia

Цифровая система визуального контроля Flexia BGA Optilia Цифровая система визуального контроля BGA Optilia, оптимальная, антистатическое исполнение Система Flexia BGA представляет собой антистатическую видеокамеру высокого разрешения с оптической головкой бокового зрения. Устройство дает четкое изображение шариковых выводов крайнего ряда BGA, а также частичное изображение до 10 внутренних рядов. При этом зазор под корпусом BGA может быть всего 0,05мм, а расстояние между компонентами 1,5мм для стандартной оптической головки или 1.0 мм – для микроголовки. В системе предусмотрена встроенная в оптическую головку бестеневая подсветка, а также фоновая подсветка. Источником света в обоих случаях являются светодиоды с чистым белым спектром, что обеспечивает идеальную цветопередачу. Видеомикроскопы Flexia - один из самых эффективных и экономичных инструментов контроля пайки BGA-компонентов. При замене объектива на оптическую головку с боковым зрением микроскоп превращается в эргономичный эндоскоп, который можно использовать, удерживая его в руке или закрепив на штативе. Оптическая микроголовка системы Flexia BGA настолько миниатюрна, что позволяет работать на платах с очень плотным монтажом, где расстояние между компонентами не превышает 1мм, а просвет под корпусом BGA - всего 0,05мм. Головка снабжена встроенной системой подсветки. Кроме того, при контроле BGA, как правило, вместе с эндоскопом используется оптоволоконный фонарь, обеспечивающий фоновую подсветку. Flexia BGA является более доступной но не менее эффективной альтернативой рентгеновских систем контроля. Также как традиционные рентгеновские системы, Flexia BGA позволяет оператору оценить форму шариковых выводов, обнаружить замыкания, остатки флюсы, микротрещины, качество поверхности, загрязнения, и другие возможные дефекты пайки BGA - корпусов.

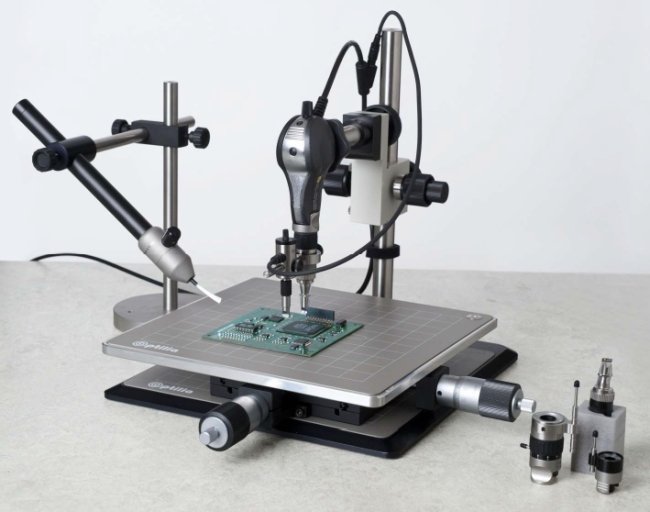

Flexia BGA отображает точную картину шариковых выводов BGA, mBGA, CSP and Flip-Chip – компонентов,  через узкий зазор между компонентом и платой от 0.05мм с возможностью просмотра до 10 рядов в глубину. Видеомикроскопы Flexia разработаны в соответствии с требованиями современного производства к многофункциональности, качеству изображения и ценовой доступности. Камеры Flexia имеют антистатическое исполнение и отвечают EN и IEC стандартам. Система контроля Flexia BGA состоит из цифрового видеомикроскопа Flexia, оптической головки бокового зрения со встроенной светодиодной подсветкой, системы фоновой подсветки, штатива с фокусировкой и, как правило, координатного стола. Дополнительно система может также включать макро-зум объектив прямого зрения.

• Графическая матрица: Цветная 1/3'' CMOS, ~ 2 мегапикселя (1600х1200) USB 2.0 • Увеличение, головка BGA: ~150х – 3х со стандартным видеомикроскопом (250х-2х для Flexia HM) • Фокусное расстояние, головка BGA: ~0.5–150мм со стандартным видеомикроскопом (0.8-8мм для Flexia HM) • Поле зрения, головка BGA: ~2-100мм со стандартным видеомикроскопом (1.3-8мм для Flexia HM) • Зазор между компонентами, головка BGA: ~1.2-2.2мм, в зависимости от высоты компонентов • Увеличение, микроголовка BGA: ~200х – 20х со стандартным видеомикроскопом (220х-2х для Flexia HM) • Фокусное расстояние, микроголовка BGA: ~0.8–30мм со стандартным видеомикроскопом (1-8мм для Flexia HM) • Поле зрения, микроголовка BGA: ~1.5-15мм со стандартным видеомикроскопом (1.4-8мм для Flexia HM) • Зазор между компонентами, микроголовка BGA: ~1.0-1.5мм, в зависимости от высоты компонентов • Встроенная фронтальная подсветка: Долговечная на белых светодиодах, микропризмы • Встроенная фоновая подсветка: Микропризма с долговечными сверхъяркими светодиодами • Дополнительная фоновая подсветка: Оптоволоконный фонарь со сверхъяркими долговечными светодиодами • Условия хранения: -10° – +60° C, макс 98% ОВ, без конденсации • Условия эксплуатации: 0° – +45° C,макс 95% ОВ, без конденсации • Питание: Постоянный ток 5В, через USB 2.0 • Размеры, масса: 165х50x36мм, макс 200г • Размеры, масса фокусировочного штатива: 240х240x230мм, макс 2.4кг • Размеры, масса штатива оптовол. фонаря: 110х250x215мм, макс 1.6г

Аксессуары для видеомикроскопов
OP-006 560	Объектив бокового зрения BGA с оптической микроголовкой
OP-006 550	Объектив бокового зрения BGA с оптической головкой
OP-006 561	Оптическая микроголовка для объектива BGA (запасная часть)
OP-006 551	Оптическая головка для объектива BGA (запасная часть)
OP-006 121	ПО Optipix Full, просмотр и документирование изображений, расширенный набор инструментов для измерений, модуль баз данных, калибровочная линейка 0.1мм   CD диск с программным обеспечением   Калибровочная линейка с ценой деления 0,1мм, 10мм   USB ключ лицензии ПО   Номер лицензии, Руководство пользователя
OP-006 119	ПО Optipix Full, просмотр и документирование изображений, расширенный набор инструментов для измерений, калибровочная линейка 0.1мм   CD диск с программным обеспечением   Калибровочная линейка с ценой деления 0,1мм, 10мм   USB ключ лицензии ПО   Номер лицензии, Руководство пользователя
OP-006 120	ПО OptiPix Lite, просмотр и документирование изображений, базовый набор инструментов для измерений   CD диск с программным обеспечением   Номер лицензии, Руководство пользователя
OP-006 420	Фоновая подсветка для BGA, на кронштейне
OP-006 180	Световой фонарь, белые светодиоды, с блоком питания   Световой фонарь, белые светодиоды   Блок питания для светового фонаря
OP-006 610	Световой фонарь, белые светодиоды работа от батареек АА
OP-006 280	Блок питания для светового фонаря   DC-adapter   Блок питания 5/12В, 30Вт с разъемом MiniDin
OP-006 418	Оптоволоконная насадка для светового фонаря (64 волокна RevC)
OP-006 414	Оптоволоконная насадка, D3.1x50мм (48 & 64 волокна, RevB)
		OP-006 109	Высокоточный координатный стол, диапазон 25x25мм, микрометрические винты. Антистатическая защита.
		OP-006 135	Штатив для светового фонаря



   Характеристики

• Графическая матрица: Цветная 1/3'' CMOS, ~ 2 мегапикселя (1600х1200) USB 2.0
• Увеличение, головка BGA: ~150х – 3х со стандартным видеомикроскопом (250х-2х для Flexia HM)
• Фокусное расстояние, головка BGA: ~0.5–150мм со стандартным видеомикроскопом (0.8-8мм для Flexia HM)
• Поле зрения, головка BGA: ~2-100мм со стандартным видеомикроскопом (1.3-8мм для Flexia HM)
• Зазор между компонентами, головка BGA: ~1.2-2.2мм, в зависимости от высоты компонентов
• Увеличение, микроголовка BGA: ~200х – 20х со стандартным видеомикроскопом (220х-2х для Flexia HM)
• Фокусное расстояние, микроголовка BGA: ~0.8–30мм со стандартным видеомикроскопом (1-8мм для Flexia HM)
• Поле зрения, микроголовка BGA: ~1.5-15мм со стандартным видеомикроскопом (1.4-8мм для Flexia HM)
• Зазор между компонентами, микроголовка BGA: ~1.0-1.5мм, в зависимости от высоты компонентов
• Размеры, масса: 165х50x36мм, макс 200г
