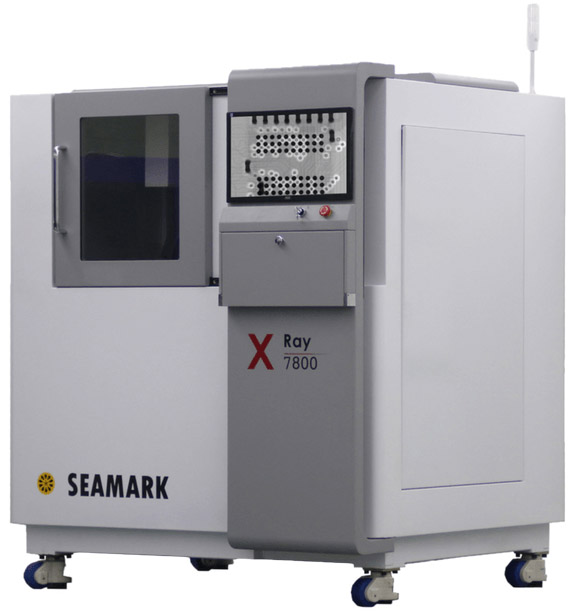

X-7800 — цифровая программируемая система рентген инспекции реального времени

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Закрытая рентгеновская трубка HAMAMATSU с принудительным воздушным охлаждением, не требующая обслуживания
Плоский детектор высокого разрешения - 2,3 мп
Все регулировки и управление через интерфейс на основе ОС Windows
Определение пустот с автоматической калькуляцией объема
Функции измерения геометрических примитивов (радиус, площадь, периметр и т.д.)
Перемещение исследуемого образца по 6 осям (ось Z трубки, ось Z детектора, ось X, ось Y, наклон, поворот стола)

Инспекция многослойных печатных плат
Инспекция металлизированных отверстий плат для выводных компонентов
Инспекция целостности паяных соединений компонентов с малым шагом
Инспекция BGA / MicroBGA / Flip Chip и т.д.
Инспекция закрытых компонентов и микросборок
Инспекция и верификация паянных соединений на предмет содержания газовых полостей

Напряжение на Аноде	130 кВ - регулируемое (160 кВ - опционально)
Ток на Аноде	0,3 мА - регулируемое
Разрешение	1500×1500 (2,3 МП)
Увеличение геометрическое	300 крат
Увеличение системное	3000 крат
Размер фокального пятна	3 мкм
Частота обновления кадров	40 кадров в секунду (FPS)
Размер столика	500 × 500 мм
Наклон детектора	60 градусов
Электропитание	~230В, 50-60Гц, 3 кВт
Внешние габариты	1615 × 1503 × 1837 мм
Вес	2000 кг
