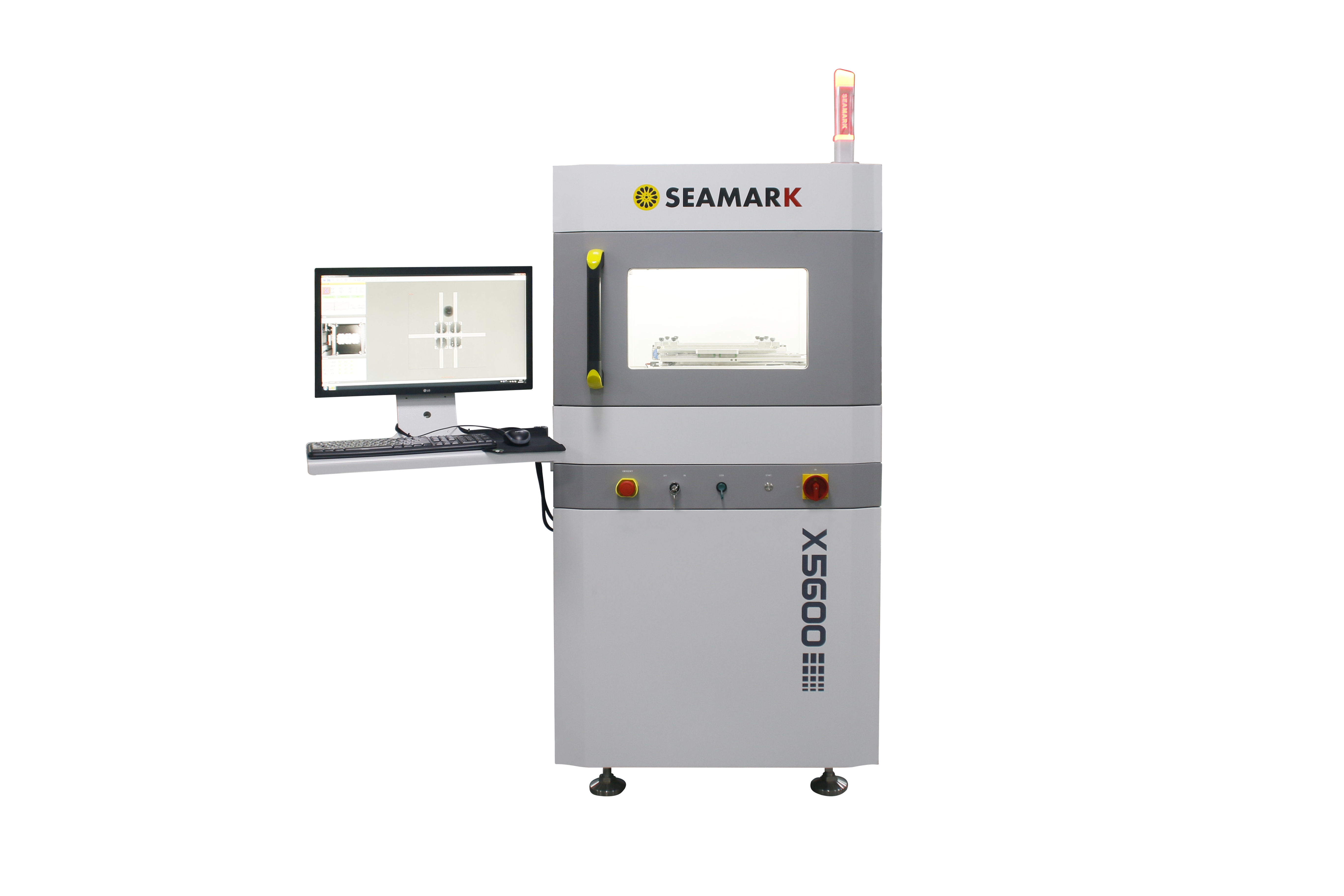

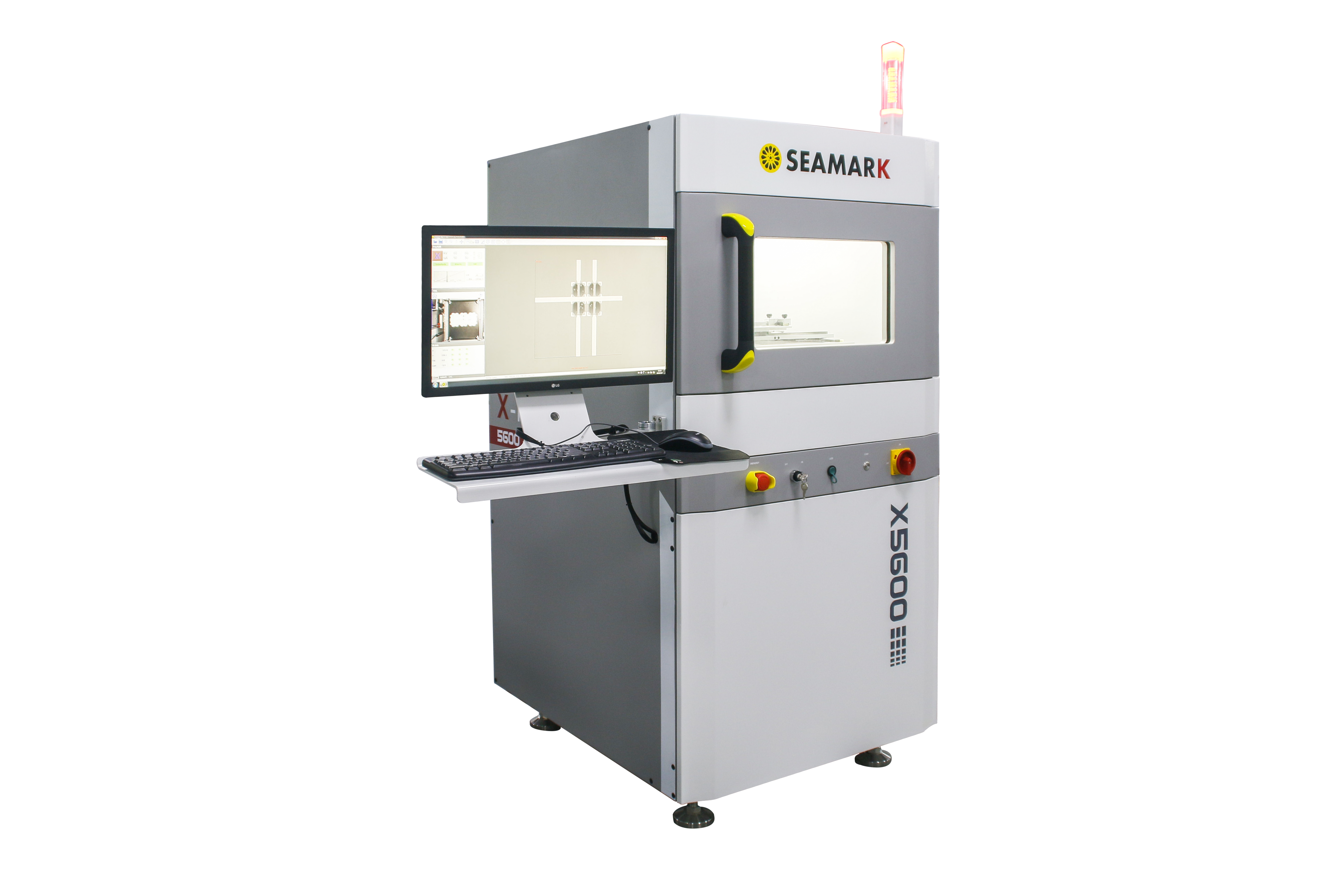

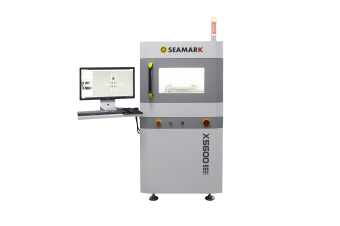

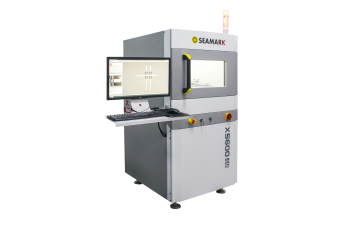

Автономная рентгеновская инспекционная машина X5600

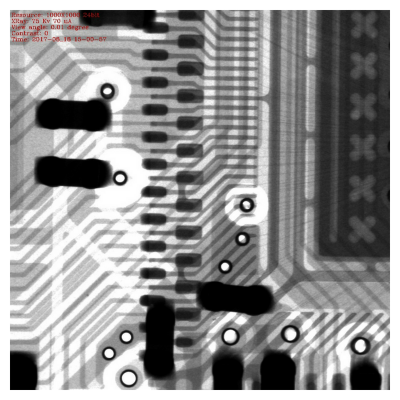

Обнаружение видео высокой четкости: открытые,короткие швы,пузырьки и другие дефекты с первого взгляда
90 КВ 15 мкм закрытая рентгеновская трубка,с длительным сроком службы,без технического обслуживания
1,3 миллиона цифровых плоскопанельных детекторов с высоким разрешением
Навигация по цветным изображениям
Автоматическое обнаружение программирования и автоматический анализ Не годятся или проходят
Более модульные панели установка точки наблюдения

Части Управления Этапом

• С помощью пробела можно регулировать скорость сцены: Медленную, постоянную и быструю
• Управление с клавиатуры движением осей X, Y, Z и углом наклона
• Пользователь может автоматически определять образцы с помощью запрограммированного

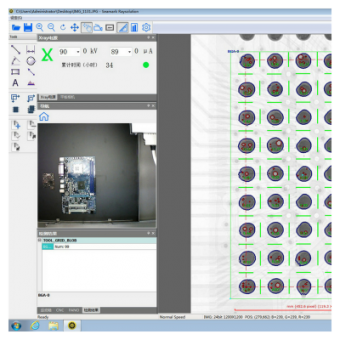

• Большое навигационное окно, изображение очень четкое, щелчки мыши переместят сцену в нужное вам положение.

Программирование ЧПУ

Простым щелчком мыши вы создадите процедуры тестирования
Сцена может располагаться по осям X, Y; Рентгеновская трубка и детектор будут располагаться по оси Z
Программная настройка напряжения и тока
Настройка изображения: Яркость, контрастность, автоматическое усиление и экспозиция
Пользователь может установить время паузы программного переключателя
Система защиты от столкновений может выдерживать максимальный наклон и наблюдать за объектами

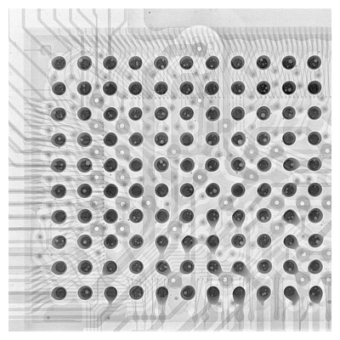

Автоматический анализ диаметра BGA, соотношения пустот, размера и округлости

Применение оборудования для рентгеновского контроля X5600

1) Проверка дефектов при инкапсуляции микросхем, например: разделение слоев, растрескивание, пустота и целостность линий.

2) Измерение размера микросхемы, измерение кривизны линии, измерение доли площади припоя компонентов.

3) Возможные дефекты в процессах изготовления печатных плат, например: несоосность, мостик припоя и разомкнутость.

4) Короткий припой SMT, холодный припой, смещенный компонент, недостаточный припой, проверка и измерение пустоты припоя.

5) Проверка дефектов открытых, коротких или ненормальных соединений, которые могут возникнуть в автомобильных жгутах проводов и разъемах.

6) Внутренний разрыв или полый осмотр в пластике или металле.

7) Равномерность укладки батареи, проверка сварки электродов.

8) Проверка семян, биологического материала и т.д.

9) Осмотр внутренних трещин и дефектов, анализ внутренних условий

Область применения рентгеновского инспекционного оборудования X5600

Светодиодный, SMT, BGA, CSP, Контроль флип-чипа

Полупроводниковые, Упаковочные компоненты

Аккумуляторная промышленность

Электронные компоненты, Автозапчасти, Фотоэлектрическая промышленность

Литье Под Давлением Алюминия, Литье Пластмасс

Керамика, Другие специальные Отрасли Промышленности

Функции автономной рентгеновской контрольной машины X5600

•
  00Автоматический Расчет Коэффициента Пустоты

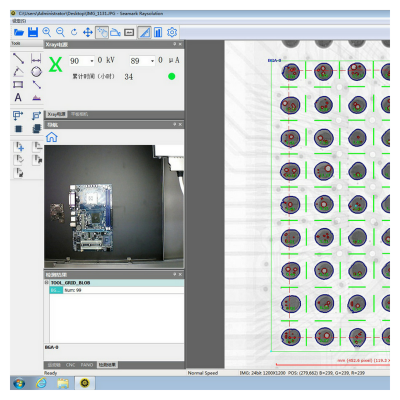

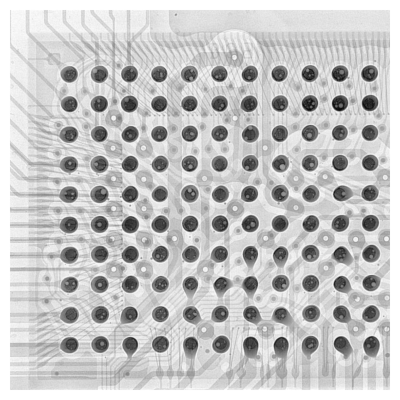

  Улучшенная функция контроля BGA


  Промышленный рентгеновский аппарат X5600 может быстро выбрать и пометить один шарик припоя или выбрать шарики припоя, подлежащие проверке с помощью матрицы; он может вручную или автоматически идентифицировать шарики припоя BGA и завершить проверку. Следуйте инструкциям системы, чтобы легко завершить процесс проверки и обеспечить точные и надежные результаты проверки.

•
  01Измерение Размера


  Измерительные инструменты

  Расстояние, соотношение расстояний, расстояние между линиями, угол, метка стрелки, радиус окружности, расстояние до точки, расстояние между центрами окружностей, окружность, нарисованный от руки многоугольник, нарисованная от руки произвольная форма и т. Д. Можно добавить текстовое описание.

•
  02Проверка Дефектов


  • Автоматическое обнаружение дефектов

  X5600 может автоматически определять размер, площадь, обрыв провода, перекрытие и т.д.

  • Настраиваемый алгоритм изображения

  Разработанные на заказ программные алгоритмы, основанные на характеристиках продукта и запросах для достижения полностью автоматических алгоритмов проверки дефектов, включая Y/N, трещины, обрыв провода, размер смещения и количество и т.д.

•
  03Проверка с ЧПУ


  • Автоматический контроль работы с ЧПУ

  X5600 поддерживает многоточечный автоматический режим контроля с ЧПУ, основанный на многоточечных координатах набора характеристик продукта для автоматического контроля.

  • Автоматическое обнаружение операций с ЧПУ

  Автоматическое сохранение изображений, создание отчетов, а также поддержка пакетной проверки.

•
  04Функция Наклона/Поворота


  • Функция контроля угла наклона

  Детектор X5600 поддерживает угол наклона ±30°. В тех случаях, когда фотография, сделанная на передней панели специального устройства, не может идентифицировать дефект, функция наклона может использоваться для наблюдения за функциями устройства под разными углами, что облегчает анализ и идентификацию дефекта.

  • Функция фотоинспекции с поворотом на 360°

  Оснащен вращающимся манипулятором, который может поворачиваться на 360 градусов для съемки изображений, без мертвого угла для наблюдения дефектов.




Преимущества автономной рентгеновской инспекционной машины X5600

• Миниатюрное оборудование, простое в установке и эксплуатации.

• Применимо для упаковки чипов, светодиодов, BGA/CSP, пластин, SOP/QFN, SMT и PTU, датчиков, разъемов и контроля прецизионных отливок.

• Дизайн с высоким разрешением позволяет получить лучшее изображение за очень короткое время.

• Функция инфракрасной автоматической навигации и позиционирования позволяет быстро выбрать место съемки.

• Режим контроля с ЧПУ, который позволяет быстро и автоматически проверять многоточечный массив.

• Наклонный многоугольный контроль облегчает проверку дефектов образцов.

• Простое программное обеспечение, низкие эксплуатационные расходы.

• Длительный срок службы

Чертеж Автономного Рентгеновского Контрольного Аппарата X5600

Спецификация Автономной Рентгеновской Инспекционной Машины X5600

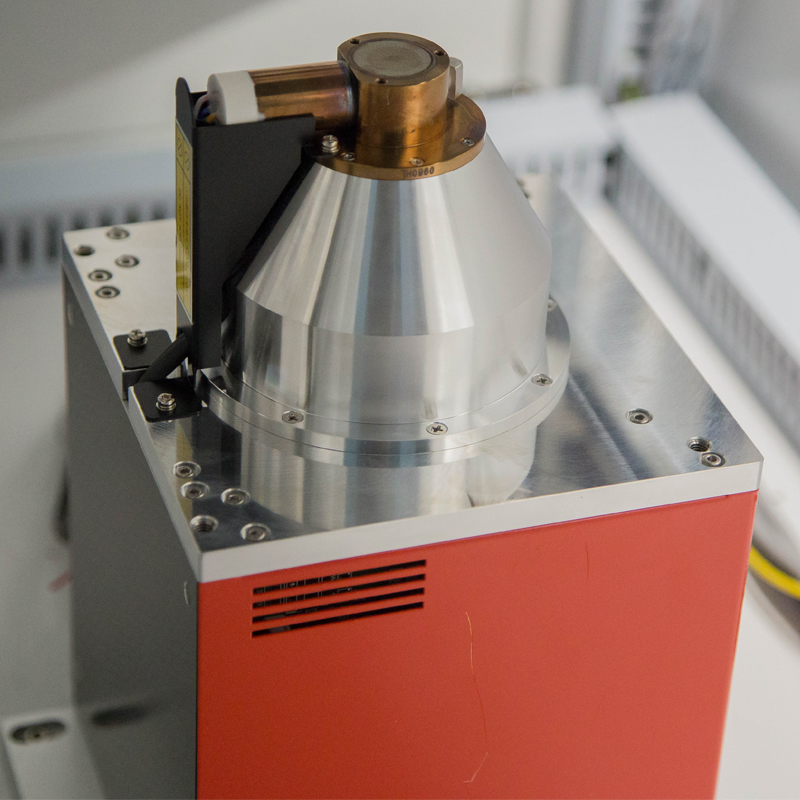

Спецификация Источника Рентгеновской Трубки
Тип	Герметичная Микрофокусная Рентгеновская трубка
диапазон напряжений	40-90 КВ
диапазон тока	10-200 мкА
Максимальная Выходная Мощность	8 W
Размер Пятна Микрофокусировки	15 мкм

Спецификация Детектора Плоской Панели
Тип	TFT Промышленный динамический FPD
Пиксельная Матрица	768×768
поле зрения	65 мм×65 мм
Разрешение	5,8 Лп/мм
Рамка (1×1)	40 кадров в секунду
Бит преобразования A/D	16 бит

Размеры	L850 Мм×W1000 Мм×H1700 Мм
Входная Мощность	220 В 10A/110 В 15A 50-60 Гц
Максимальный Размер Выборки	280 мм×320 мм
Система Управления	Промышленный ПК WIN7/ WIN10 64 бит
вес нетто	Около 750 кг

Соображения Безопасности Автономной Рентгеновской Инспекционной Машины X5600

• Получил запись об освобождении от уплаты налогов в Министерстве экологии и окружающей среды Китайской Народной Республики

  X5600 получил сертификационный документ (шестая партия) для записи об исключении радиоизотопного и лучевого устройства Министерства экологии и окружающей среды с номером записи [Yuehuan [2018] № 1688]. Радиационное устройство, использующее данную модель продукта нашей компании, может быть освобождено от лицензии на радиационную безопасность.

• Конструкция Защиты Безопасности

  В соответствии с "Основными стандартами защиты от ионизирующего излучения и безопасности источников излучения" (GB18871-2002), стандарт исключения радиационной защиты составляет ≤1ЗВ/ч, проектный стандарт данного продукта составляет ≤0,5ЗВ/ч, это эквивалентно 1/10 от количества излучения в естественной среде.

• Компоненты Множественная Защита Безопасности

  Оснащенный элементом управления безопасностью OMRON, датчиком тройной защиты и методом управления прямым подключением к источнику излучения, он полностью соответствует спецификациям CE и спецификациям SEMI S2/S8

  полупроводниковая промышленность.

• Технические параметры оборудования для рентгеновского контроля X5600

  Максимальное напряжение трубки для запуска рентгеновского ИЗЛУЧЕНИЯ	Рентгеновская трубка герметичного типа
  Максимальное напряжение трубки рентгеновской пусковой трубы	90 кВ
  Ток трубки рентгеновской пусковой трубки	10-200 мкА
  Фокусный размер	15 мкм
  Скорость изображения Детектора	30 кадров в секунду
  Разрешение детектора	1172*1100
  Размер сцены	270 мм*260 мм
  Вес нетто	450 кг
  Входное напряжение	Переменный ток 110-220 В (+10%)
  Количество утечки рентгеновского излучения	≤0,3 ед Св/ч
  Операционная Система	Windows 7/Windows 10
  Общая мощность	1,5 Квт
  Детектор с Плоской Панелью	HD
  ЖК-монитор	24 Дюйма
