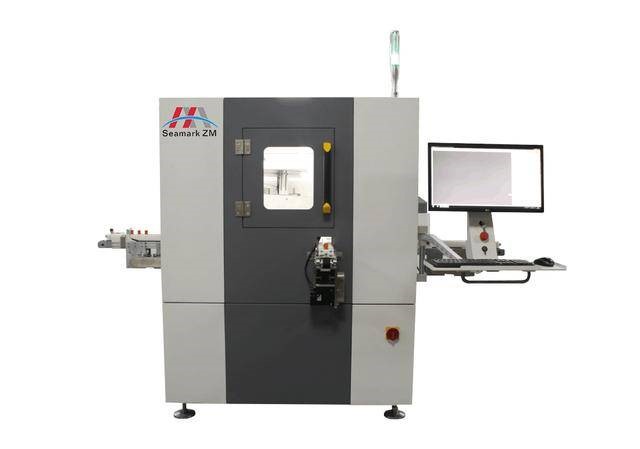

Рентгеновская серия для проверки литиевых батарей Seamark XB8100

XB8100 SMT AOI (автоматическая оптическая инспекция) Машина в основном используется для автоматического онлайн-определения положительного и отрицательного выравнивания при производстве цилиндрических аккумуляторов 18650. Это автоматизированное оптическое инспекционное оборудование AOI основано на полностью автоматическом оптическом обнаружении, разработанном на основе системы технологии обнаружения изображения. Автоматизированная машина для оптического контроля AXI преобразует изображение в видимое изображение с помощью рентгеновской перспективы, а информация об изображении получается с помощью плоской панели. Измерьте отклонение выравнивания между положительным и отрицательным электродами батареи, автоматически выберите неисправный рентгеновский аппарат BGA и автоматизируйте весь процесс тестирования.

Особенности:

• Принятие плоскопанельного детектора высокого разрешения с рентгеновской трубкой 130KV 16UM.
•  Автоматическое обнаружение и оценка, автоматическая сортировка хороших и плохих систем обзора aoi могут удовлетворить потребности онлайн- и офлайн-обнаружения.
•  Модульная конструкция позволяет реализовать автоматическую загрузку и разгрузку.
•  Сохраняя информацию о плохом состоянии батареи в режиме реального времени, можно отслеживать исторические записи.
•  Одновременно сохраняйте изображение проверки и исходное изображение, а также сохраняйте данные проверки в виде таблицы для удобного просмотра и анализа.
•  Вход и выход могут быть подключены к производственной линии.

Технические характеристики:

Инспекционное оборудование XB8100 AOI
Спецификация источника рентгеновской трубки
Тип трубки	Герметичный микрофокусный источник рентгеновского излучения
Напряжение	130кВ
Диапазон рабочего напряжения	40-130кВ
Диапазон рабочего тока	10-300 мкА
Максимальная выходная мощность	39 Вт
Размер пятна микрофокуса	16-50 мкм

Спецификация плоскопанельного детектора
Тип плоской панели	Плоскопанельный КМОП-детектор
Пиксельная матрица	1172×1100
Поле зрения	58мм×54мм
разрешение	10,1 л/мм
Рамка (1×1)	30 кадров в секунду
Бит аналого-цифрового преобразования	14 бит
Габаритные размеры	Д2450мм×Ш1560мм×В1740мм
Входная мощность	220В 10А 50-60Гц
Нетто	Около 1430 кг
Радиация	<1 мкЗв/ч
