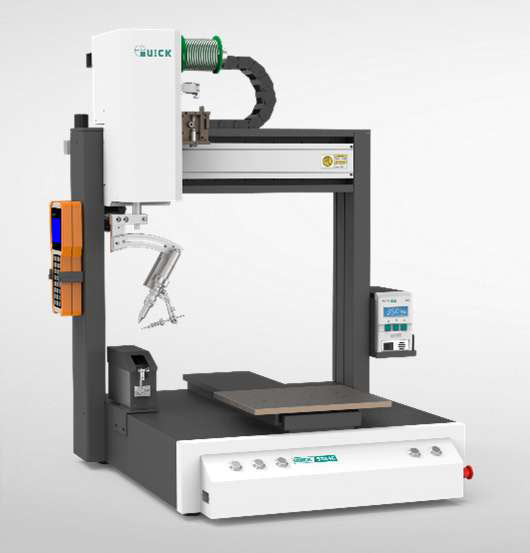

Паяльный робот (автоматическая паяльная машина) QUICK ET9384C (с 371TIAA)

Sujun Electronic Co. разработала уникальную серию паяльных станций с индукционным нагревом, параметры которых превосходят параметры паяльных станций с традиционными нагревательными элементами, отвечая самым жестким требованиям современных технологий. Гордость фирмы – паяльно-ремонтные комплексы инфракрасной пайки BGA компонентов. Модели QUICK 2005, 2015, 2025 используются в Китае на заводах FOXCONN, SHINCO, PANASONIC, SONY, PHILIPS, NOKIA, MOTOROLA и многих других известных компаний.

Паяльный робот (автоматическая паяльная машина) Quick ET9384C (с 371TIAA) Паяльные роботы Quick — универсальное решение для монтажа пайкой печатных плат Основная концепция паяльных роботов Quick — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции Роботы Quick управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)) Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную Система 3D-управления Quick обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм. Конструктивно паяльные роботы Quick имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт Модельный ряд роботов Quick задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты Комплектуется устройством подачи с функцией продольного перфорирования проволоки (Quick 371TIAA) Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса Особенности и преимущества Прецизионная подача припоя, шаговый двигатель Интеллектуальная температурная компенсация, индукционная технология нагрева Сигнализация при некорректной температуре, при отсутствии припоя Групповые операции при настройке программ: копирование, удаление, изменение

Этот настольный паяльный робот QUICK 9384 специально разработан для автоматизации процесса пайки и представляет полностью автоматическую систему управления процессом пайки, позволяющую перемещение с высоким разрешением по 4 осям: X/Y/Z/R (три декартовы координаты + поворот). Кроме того, паяльный робот QUICK 9384 обеспечивает более простые инструкции программирования, лучшие параметры, больший объем памяти и более высокую скорость. Все это дает высокий рост производительности.

Прецизионный настольный паяльный робот QUICK 9384 комплектуется специально разработанными жалами паяльника с более гладкой и ровной кривой температуры пайки, обеспечивающими повышенное качество пайки.

Мощность 150 Вт Количество осей 4 Макс. рабочая температура 480 °С Диапазон перемещения по X 300 мм Диапазон перемещения по Y 300 мм Диапазон перемещения по Z 100 мм Диапазон перемещения по R 300° Диапазон скорости по X 0,1..800 мм/c Диапазон скорости по Y 0,1.800 мм/c Диапазон скорости по Z 0,1300 мм/c Особенности Устройство подачи с функцией продольного перфорирования проволоки

Технические характеристики

Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371TIAA). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

• прецизионная подача припоя, шаговый двигатель
• интеллектуальная температурная компенсация, индукционная технология нагрева
• сигнализация при некорректной температуре, при отсутствии припоя
• групповые операции пр настройке программ: копирование, удаление, изменение.
