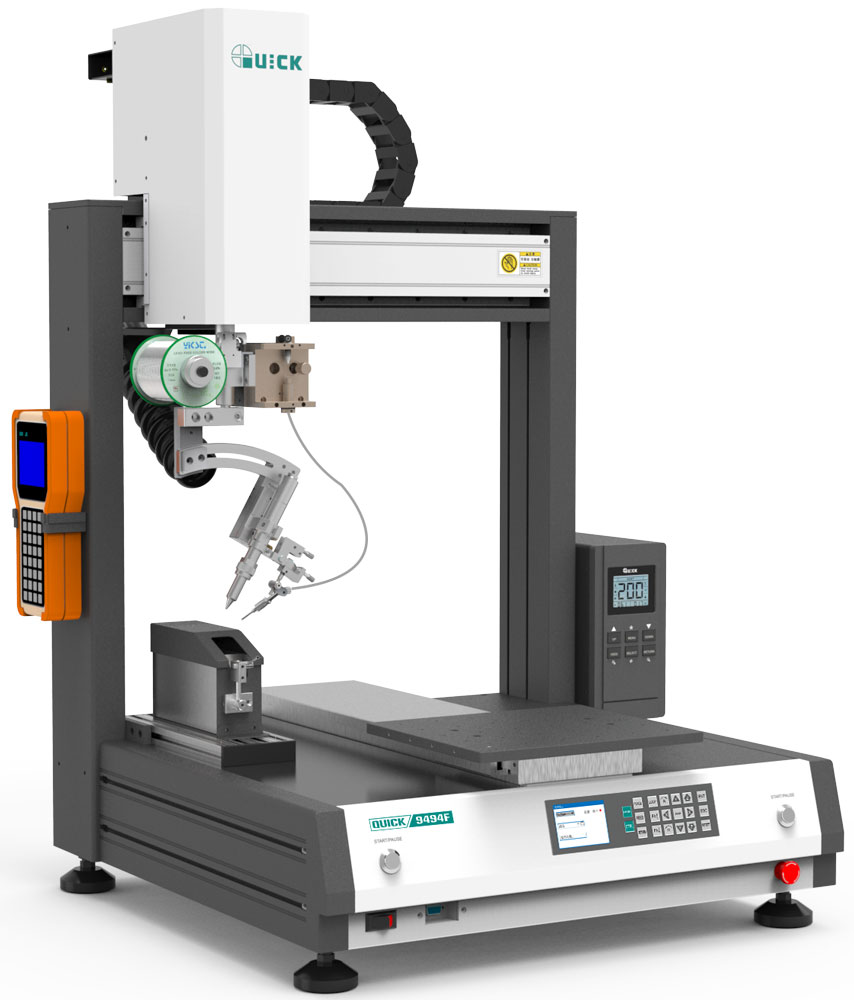

Паяльный робот (автоматическая паяльная машина) QUICK ET9494F-A (с 371TIAA)

• 4-х осевая система управления
• Комплектуется устройством подачи с функцией продольного перфорирования проволоки (Quick 371TIAA).
• Мощность паяльной станции 200 Вт
• Диапазон рабочих температур 50°C-500°C
• Перемещение по осям:
  - X: 400 мм
  - Y: 400 мм
  - Z: 100 мм
  - R: 180°
• Скорость:
  - X: 0.1~800 мм/сек
  - Y: 0.1~800 мм/сек
  - Z: 0.1~300 мм/сек
  - R: 0.1~600°/сек
• Точность позиционирования: ±0.02 мм/±0.02°
• Разрешение: 0.01 мм/0.01°
• Плавная регулировка скорости
• Нагрузка на стол: 8 кг; на головку: 3 кг
• Диаметр проволоки припоя: 0.5 ~ 1.2 мм (на выбор заказчика)
• Объем памяти: ≤ 999 обучающих файлов (до 60 000 точек пайки в каждом)
• Хранение файлов техпроцесса: ≤ 255 файлов
• Габариты: 745×679×899 мм
• Вес: 80 кг

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9494F-A

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.
