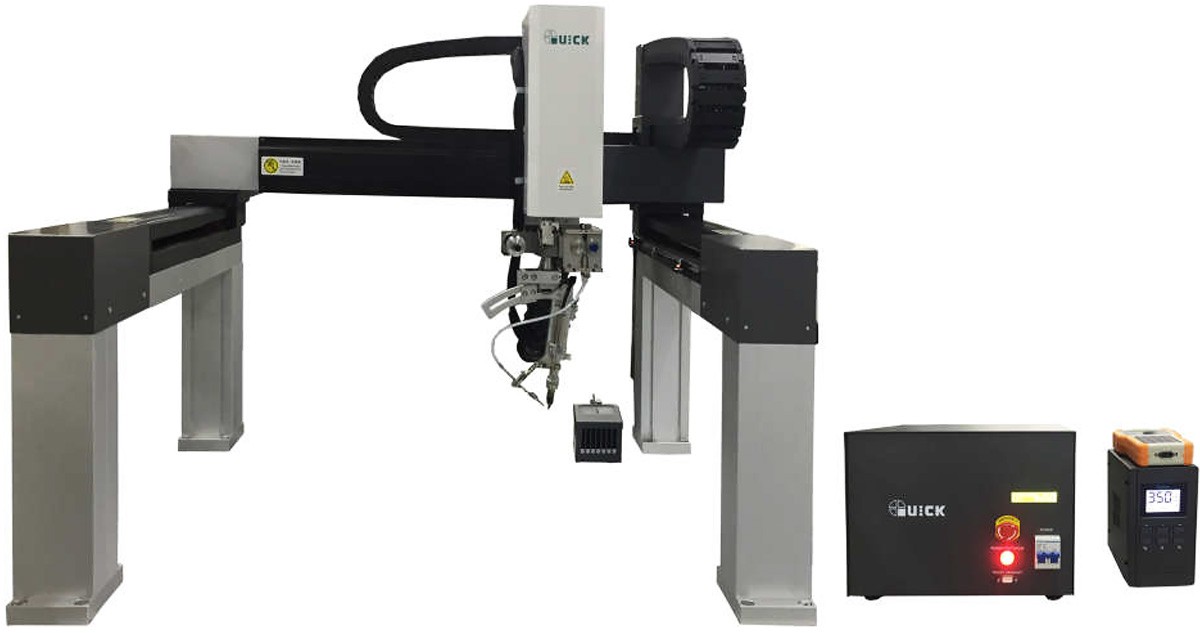

Паяльный робот (автоматическая паяльная машина) QUICK 9454N

• Мощность: 200 Вт
• Количество осей: 4
• Макс. рабочая температура: 480℃
• Диапазон перемещения по X: 400 мм
• Диапазон перемещения по Y: 400 мм
• Диапазон перемещения по Z: 100 мм
• Диапазон перемещения по R: 300°
• Диапазон скорости по X: 0.1-600 мм/сек
• Диапазон скорости по Y: 0.1-600 мм/сек
• Диапазон скорости по Z: 0.1-300 мм/сек
• Диапазон скорости по R: 0.1-800°/сек

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK 9454N

Модель	QUICK 9454N
Напряжение	100 ～ 240 В AC
Мощность паяльного робота QUICK 9454N	200 Вт
Диапазон температур	80℃ ～ 480℃
Количество осей	4
Диапазон перемещения (мм)	X	400
	Y	400
	Z	100
	R	300°
Диапазон скорости (мм/сек)	X	0.1-600
	Y	0.1-600
	Z	0.1-300
	R	0.1-800°/сек
Разрешение (мм)	X	±0.01
	Y
	Z
	R	0.01°
Объем памяти паяльного робота QUICK 9454N	≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов	≤255 файлов
Диаметр проволочного припоя	0.5-1.2 мм
Условия окружающей среды	Температура 0-40℃
	Влажность 20-90% (без образования конденсата)
Размерыпаяльного робота QUICK 9454N (Д×Ш×В)	883×835×715 мм
Вес паяльного робота QUICK 9454N (кг)	70

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.

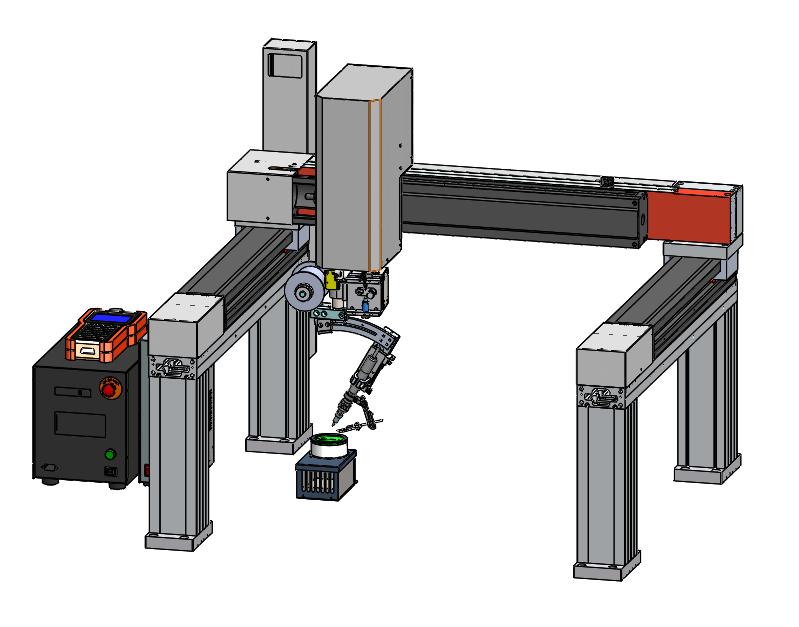

Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.
