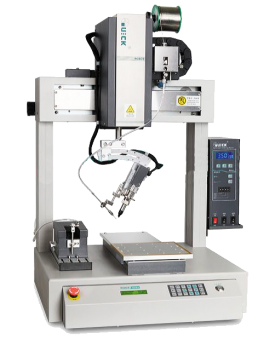

Паяльный робот (автоматическая паяльная станция) QUICK 9384 (с 371H)

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK9384

Модель	QUICK9384
Напряжение	100 ～ 240 В AC
Мощность	150 Вт
Диапазон температур	50℃ ～ 500℃ (в зависимости от режима работы)
Количество осей	4
Диапазон перемещения (мм)	X	300
	Y	300
	Z	100
	R	300°
Диапазон скорости (мм/сек)	X	0.1-600
	Y	0.1-600
	Z	0.1-200
	R	0.1-600°
Повторяемость (мм)	X	±0.02
	Y
	Z
	R	±0.02°
Объем памяти паяльного робота QUICK9384	≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов	≤255 файлов
Диаметр проволочного припоя	0.3 мм, 0.5 мм, 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм

Особенности паяльного робота  QUICK9384

Этот настольный паяльный робот QUICK 9384 специально разработан для автоматизации процесса пайки и представляет полностью автоматическую систему управления процессом пайки, позволяющую перемещение с высоким разрешением по 4 осям: X/Y/Z/R (три декартовы координаты + поворот). Кроме того, паяльный робот QUICK 9384 обеспечивает более простые инструкции программирования, лучшие параметры, больший объем памяти и более высокую скорость. Все это дает высокий рост производительности.
Прецизионный настольный паяльный робот QUICK 9384 комплектуется специально разработанными жалами паяльника с более гладкой и ровной кривой температуры пайки, обеспечивающими повышенное качество пайки.
