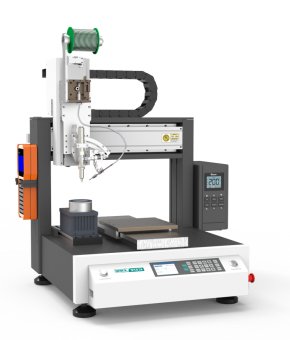

Паяльный робот (автоматическая паяльная машина) QUICK ET9483E (с 371TAA)

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9483E

Модель	QUICK ET9483E
Напряжение	100 ～ 240 В AC
Мощность паяльного робота QUICK ET9483E	200 Вт
Диапазон температур	50℃ ～ 500℃ (в зависимости от режима работы)
Количество осей	3
Диапазон перемещения (мм)	X	400
	Y	400
	Z	100
Диапазон скорости (мм/сек)	X	0.1-800
	Y	0.1-800
	Z	0.1-300
Разрешение (мм)	X	±0.01
	Y
	Z
Объем памяти паяльного робота QUICK ET9483E	≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов	≤255 файлов
Диаметр проволочного припоя	0.5-1.2 мм
Условия окружающей среды	Температура 0-40℃
	Влажность 20-90% (без образования конденсата)
Размерыпаяльного робота QUICK ET9483E (Д×Ш×В)	585×710×650 мм
Вес паяльного робота QUICK ET9483E (кг)	45

Паяльный робот (автоматическая паяльная машина) QUICK ET9483E (с 371TAA)
