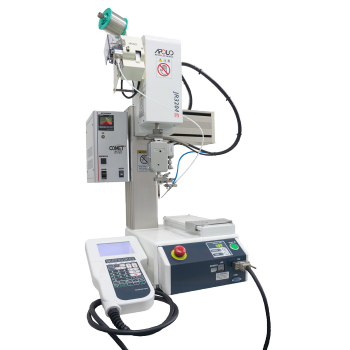

Apollo Seiko J-CAT COMET - настольные паяльные роботы

Паяльные роботы серии J-CAT COMET компании Apollo Seiko (Япония) построены на базе прецизионных промышленных роботов Janome. Роботы J-CAT имеют четыре оси – три декартовых и вращение инструмента.

Роботы применяются для высокоточной пайки корпусов микросхем с малым шагом выводов, пайки разъемов, переключателей, плоских кабелей, шлейфов, планарных элементов, поверхностного монтажа и во многих других приложениях.

Настольные роботы серии J-CAT COMET предлагаются в двух принципиальных вариантах исполнения — для контактной пайки металлическими жалами и для бесконтактной лазерной пайки.

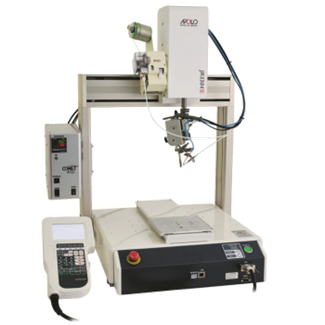

Настольные роботы для контактной пайки



Настольные паяльные роботы серии J-CAT находят широкое применение в различных задачах пайки — пайки корпусов микросхем, разъемов, плоских кабелей, планарных элементов и в других приложениях.

Пульт управления с большим LCD дисплеем обеспечивает удобное обучение робота. Запуск сохраненных программ осуществляется простым нажатием кнопки на передней панели. К роботу легко подключить персональный компьютер, другое оборудование, дополнительные сенсоры.

Размеры Ваших компонентов и технические требования обеспечат очевидный выбор конфигурации робота.

Характеристики:

— Точечная пайка либо пайка линией
— Высокоточная термопара встроена в вершину паяльного жала. Минимальный температурный перепад фиксируется и устраняется за кратчайшее время.
— Достижение температуры 300°С  менее чем за 6 секунд.
— Быстрая замена паяльных жал.
— Механизм подачи припоя с предотвращением образования шариков припоя
— Легкая интеграция азота для пайки в инертной среде
— Широкий спектр паяльных жал

Спецификации серии J-CAT COMET:

Настольные роботы для лазерной пайки

Настольные 4−х координатные роботы серии J-CAT могут также оснащаться лазерами для бесконтактной пайки.

Лазеры поставляются  мощностью от 30 до 80 Ватт. Длина волны — 810 нм или 980 нм. Лазеры с длиной волны 980 нм лучше подходят для пайки на печатных платах, так как их воздействие является более щадящим для текстолита. Диаметр пучка составляет 0,4 мм при полной фокусировке,  мощность лазерного излучения регулируется. Лазеры оснащены функцией температурного контроля по обратной связи, что позволяет избежать перегрева места пайки.

Преимущества лазерной пайки широко известны – отсутствие механического контакта с объектом пайки, кратковременность теплового воздействия (печатная плата  и корпус микросхемы практически не нагреваются), возможность пайки изделий с высокой плотностью монтажа и малым шагом выводов.

Спецификации J-CAT COMET для лазерной пайки:
