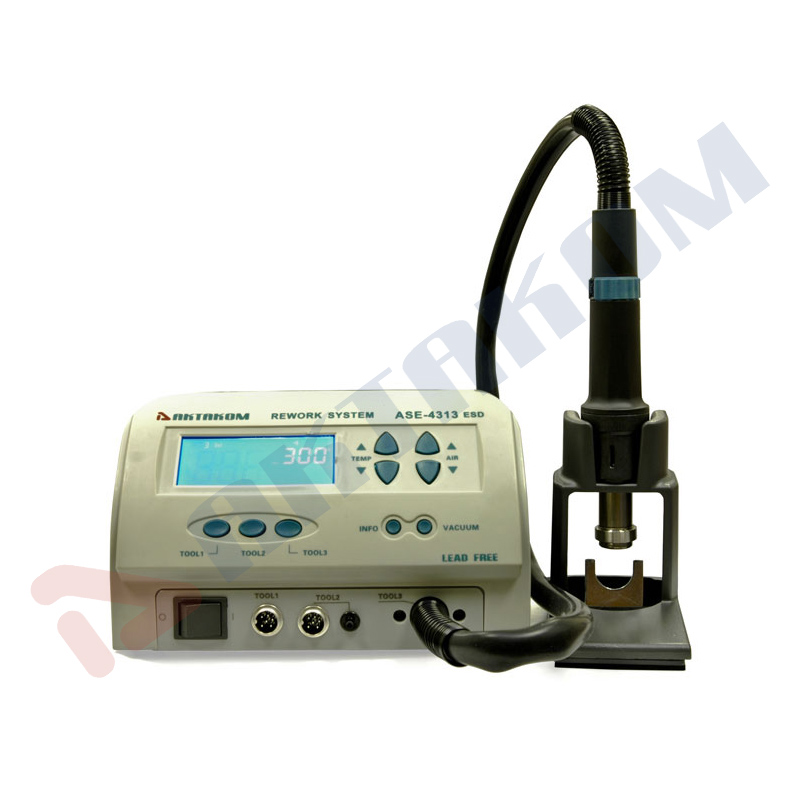

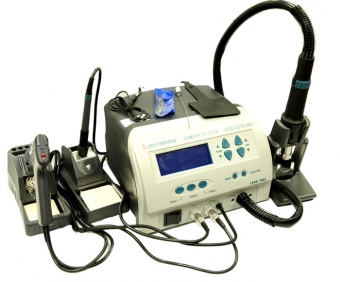

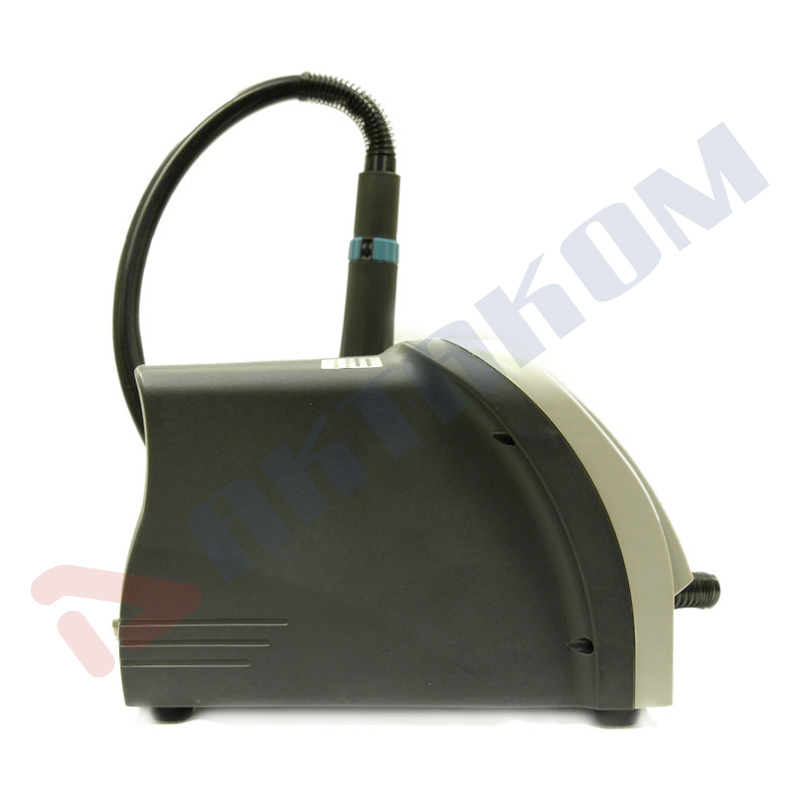

Многофункциональная ремонтная паяльная станция Актаком ASE-4313

Основные преимущества паяльной станции АКТАКОМ ASE-4313

• Цифровая калибровка температуры.
• Кнопочное регулирование температурой; функция блокировки паролем.
• Автоохлаждение нагревательного элемента.
• Автопереход в режим сна / автовыключение паяльной станции.
• Термофен с бесколлекторным двигателем и широким диапазоном регулирования потока воздуха.
• Встроенный мощный вакуумный насос.
• Температурный сенсор на кончике жала
• Функция подсветки ЖКИ.

Технические характеристики

Особенности эксплуатации

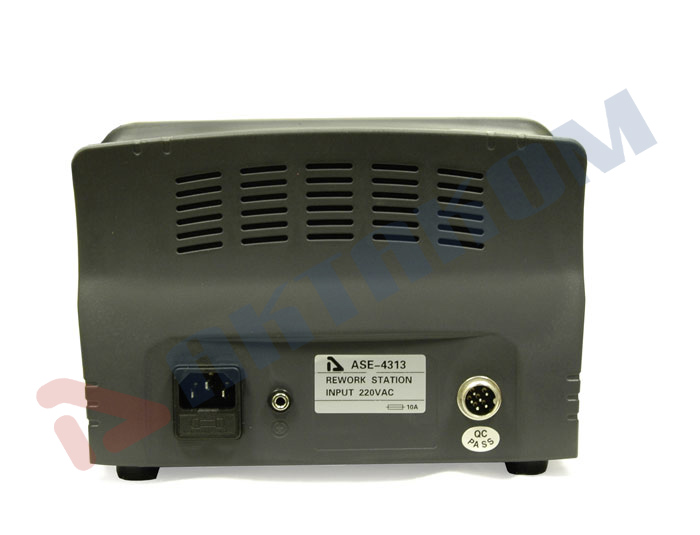

ВНИМАНИЕ! Перед началом работы заземлите паяльную станцию. Один конец заземляющего провода подключается к заземляющему разъёму на задней поверхности паяльной станции, а другой – к заземлению. После подключения заземления включите паяльную станцию.

Выбор инструмента

1. Экран паяльной станции отображает рабочие состояния всех трёх инструментов одновременно, также можно отображать состояние только одного инструмента.
2. Нажатие одной из кнопок TOOL1, TOOL2, TOOL3 переключает в режим отображения состояния только соответствующего инструмента. Если после этого не нажимать никаких кнопок, паяльная станция вернётся к обычному режиму отображения состояния всех трёх инструментов сразу примерно через 5 секунд.
3. Кнопка TOOL1 включает отображение состояния монтажного паяльника. На экране отображается сообщение “SET” и заданная температура.
4. Кнопка TOOL2 включает отображение состояния демонтажного паяльника. На экране отображается сообщение “SET” и заданная температура.
5. Кнопка TOOL3 включает отображение состояния термофена для поверхностного монтажа. На экране отображается сообщение “SET” и заданная температура.
6. Во время отображения на экране состояния только одного инструмента его можно включить или выключить с помощью соответствующей кнопки TOOL. Если инструмент отключен, на экране отображается “-”, и параметры изменять нельзя.

Подключение демонтажного паяльника

1. Подключите разъём на проводе паяльника в разъём SOCKET OF DESOLDERING TOOL на передней поверхности паяльной станции.
2. Присоедините внешний фильтр к зажиму шланга на паяльнике, а затем присоедините другой конец шланга к штуцеру FIKTER OF DESOLDERING TOOL на основном блоке паяльной станции.
3. Положите паяльник на держатель.
4. Смочите чистящую губку водой и выжмите её. Обязательно удалите участок в центре губки, положите её в место для губки на держателе.

Примечание: внешний фильтр нужно подключать, соблюдая указанную на нём ориентацию. Неправильное подключение снизит эффективность отсоса.

ОСТОРОЖНО! Никогда не касайтесь соплом самой платы. Для проверки того, что расплавился весь припой, смотрите в отверстие и на заднюю поверхность печатной платы. Если это трудно, то попробуйте медленно перемещать проводник внутри сопла. Если это удаётся, то припой расплавлен. Никогда не тяните проводник с силой. Если он не движется легко, то это значит, что припой ещё не расплавился полностью.

Примечание:

• Для нормальной работы инструмента нужно постоянно извлекать попавший в него припой.
• Следите за тем, чтобы отверстие на конце сопла было открыто и не засорено.
• Нажмите на курок на пистолете и посмотрите на индикатор.
• Если индикатор красного цвета или более половины индикатора окрашена красным, нужно прочистить сопло и нагревательный элемент. Для этого откройте трубку с фильтрами и замените фильтры. Синий цвет индикатора (возможно небольшое присутствие красного) означает, что очистка не требуется.

ВНИМАНИЕ! Индикатор выдаёт неверные сведения, если отверстие на сопле забито или припой в отверстии печатной платы не расплавился. Если всасывающая способность пистолета ухудшилась, нужно прочистить сопло и нагревательный элемент с помощью специальной шпильки.

Управление паяльной станцией осуществляется через задание параметров (температура, скорость воздушного потока и т.п.) в меню.

Задание параметров

Вход в меню

1. Выключите питание прибора.
2. Зажмите одновременно кнопки INFO и VACUUM и включите питание. На экране сначала отобразится “[”, а затем “---”. Это означает, что паяльная станция предлагает ввести пароль. Попасть в меню настроек можно только введя правильный пароль.
3. Введите пароль: кнопками TEMP введите цифру в первом разряде, затем нажмите кнопку “VACCUM” для перехода ко второму разряду. Задав второй разряд, перейдите к третьему и задайте его.
4. На правильный ввод пароля даётся две попытки. После второй ошибки паяльная станция переходит в рабочее состояние, но не позволяет изменять время до автоматического отключения, температуру и интенсивность воздушного потока.
5. Если пароль введён верно, паяльная станция переходит к меню, в котором также можно сменить пароль на другой.

Задание параметров

1. В паяльной станции есть три подменю: “-1-”, “-2-”, “-3-”. Выбор подменю осуществляется кнопками TEMP. После выбора подменю нажмите кнопку VACUUM для входа в него.
2. Подменю “-1-” предназначено для перехода в рабочее состояние паяльной станции после нажатия кнопки VACUUM.
3. Подменю “-2-” предназначено для настройки звукового сигнала.
4. Подменю “-3-” предназначено для задания пароля. После входа в него на экране отображается сообщение “---”.
5. Для возврата в меню “-1-” после выбора параметра в подменю “-2-” или “-3-”, нажмите кнопку VACUUM.

Настройка звукового сигнала

1. Для настройки звукового сигнала нажмите любую кнопку TEMP, выберите “-2-” в меню, затем нажмите кнопку VACUUM. На экране отобразится “SP”.

2. Кнопками TEMP выберите значок динамика. Его отображение означает, что звуковой сигнал включен, его отсутствие – что звуковой сигнал выключен.

Задание пароля

1. Кнопками TEMP выберите подменю “-3-” и нажмите кнопку VACUUM, после этого паяльная станция предложит задать новый пароль и отобразит на экране сообщение “---” с мигающим первым разрядом.
2. Кнопками TEMP задайте первый разряд и нажмите кнопку VACUUM для подтверждения. Второй и третий разряды пароля задаются аналогичным образом. После задания последнего разряда паяльная станция предложит повторно ввести новый пароль для проверки.
3. При несовпадении результатов двух попыток ввода пароля нажатие кнопки VACUUM вернёт паяльную станцию в подменю “-1-”.
4. При совпадении результатов паяльная станция принимает новый пароль, о чём сообщает текст “OK” на дисплее.

Задание температуры и интенсивности воздушного потока

ВНИМАНИЕ!

• Изменение температуры возможно только после правильного ввода пароля (пароль по умолчанию – “000”).
• Температуру и интенсивность воздушного потока можно задать только в режиме отображения на экране информации только в одном из трёх блоков паяльной станции.
• Если в режимах “TOOL1”, “TOOL2” или “TOOL3” на экране отображается “-”, настройки паяльной станции изменить нельзя.
• Если отключить питание паяльной станции во время задания параметров, они не сохранятся в памяти.

Для задания параметров одного из блоков паяльной станции сначала включите его. О выключенном блоке сообщает знак “-” на экране. Чтобы включить блок, нажмите соответствующую ему кнопку TOOL1, TOOL2 или TOOL3. После этого паяльная станция отобразит на экране состояние только выбранного вами блока и будет готова к заданию параметров (температуры, интенсивности воздушного потока и времени до автоматического отключения). Для изменения температуры используйте кнопки TEMP, для изменения интенсивности воздушного потока – кнопки AIR.

Задание температуры

Нажатие кнопки TEMP↑ повышает температуру на 1 °С, нажатие кнопки TEMP↓ понижает температуру на 1 °С, при этом её изменение отображается на экране. Удержание одной из кнопок TEMP в течение одной секунды и более изменяет значение температуры быстро.

Регуляция воздушного потока

Нажмите кнопку TOOL3, затем увеличивайте воздушный поток кнопкой AIR↑ или уменьшайте кнопкой AIR↓, при этом интенсивность воздушного потока будет отображаться на экране. Удержание одной из кнопок AIR в течение одной секунды и более изменяет интенсивность воздушного потока быстро.

Задание времени до автоматического отключения

1. Для задания времени до отключения монтажного блока (можно изменять в диапазоне от 00 до 99 минут) нажмите кнопку TOOL1, затем, удерживая кнопку INFO, изменяйте время кнопками TEMP. Значение “--” означает, что паяльник не будет отключаться автоматически, а значение “00” – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне “01~99” означают, что паяльник отключится через указанное время простоя.
2. Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.
3. Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд: нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение “---” означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне “001~999” – что блок термофена отключится через указанное время простоя.

Включение после бездействия

1. Для включения монтажного паяльника возьмите его из держателя. Паяльник готов к работе.
2. Для включения демонтажного паяльника возьмите его и нажмите на красный переключатель на нём.
3. Для включения блока поверхностного монтажа возьмите термофен в руку и нажмите кнопку TOOL3.

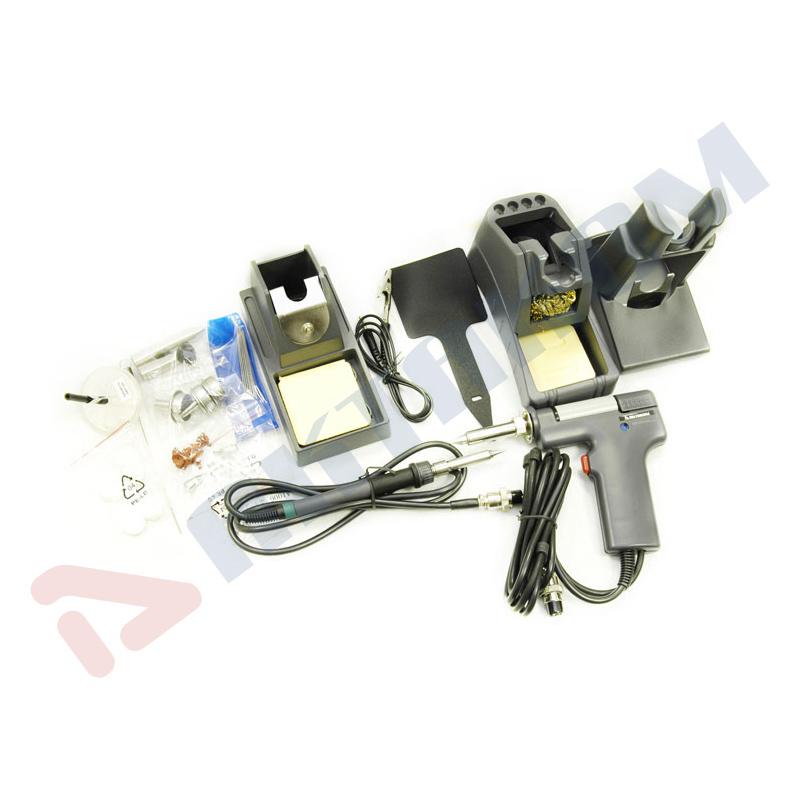

Стандартная комплектация

1. Многофункциональный блок управления паяльной станция - 1 шт.
2. Паяльник монтажный с подставкой - 1 комп.
3. Паяльник демонтажный с подставкой - 1 компл.
4. Термофен (соединён с блоком управления) - 1 шт.

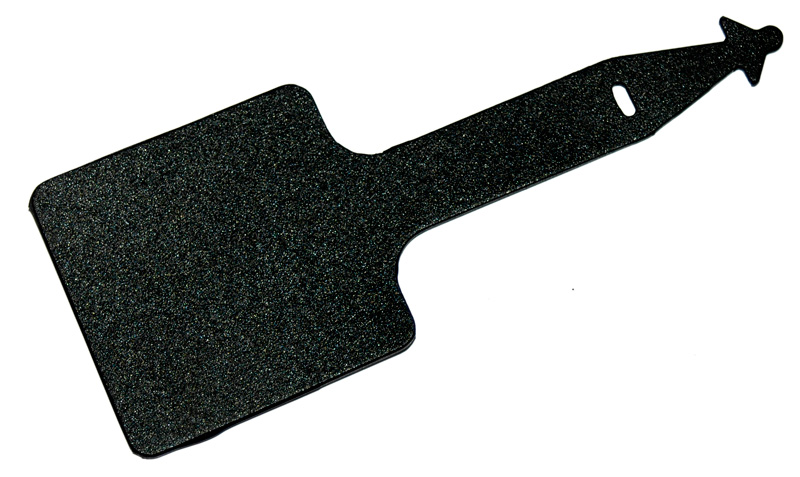

5. Термостойкий захват для смены наконечников - 1 шт.

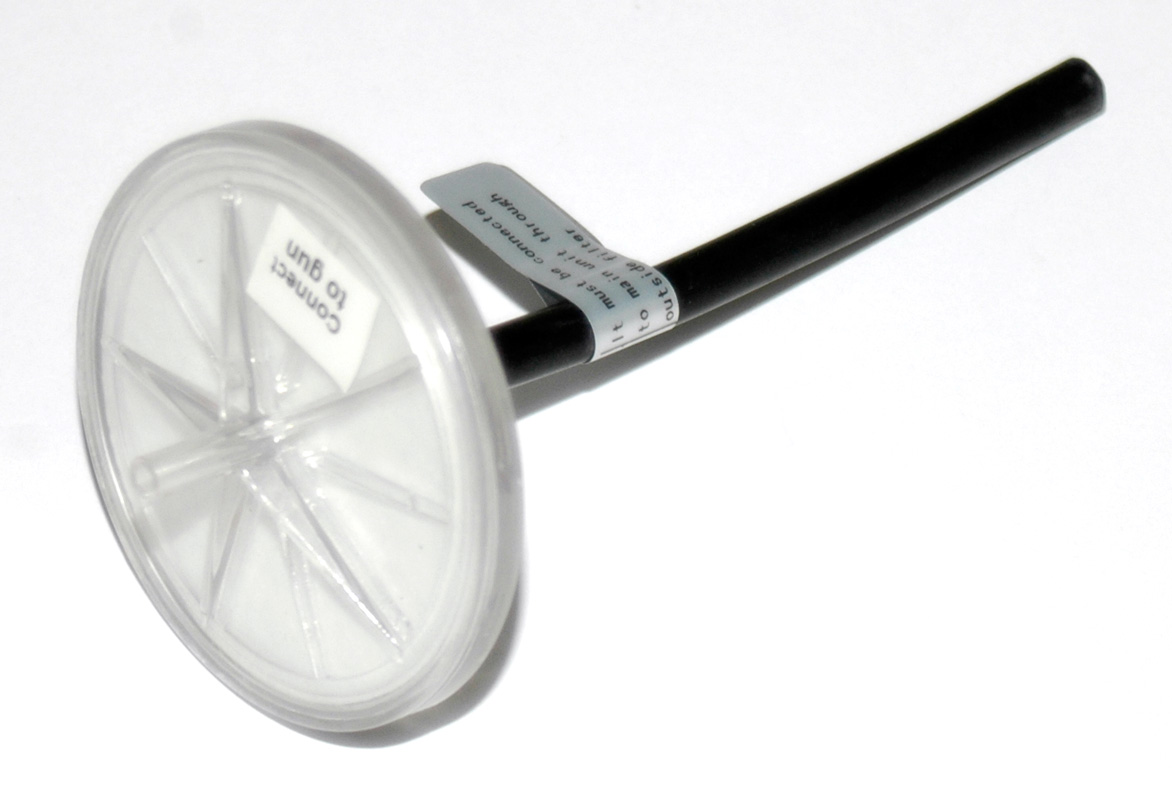

6. Воздушный фильтр - 1 шт.

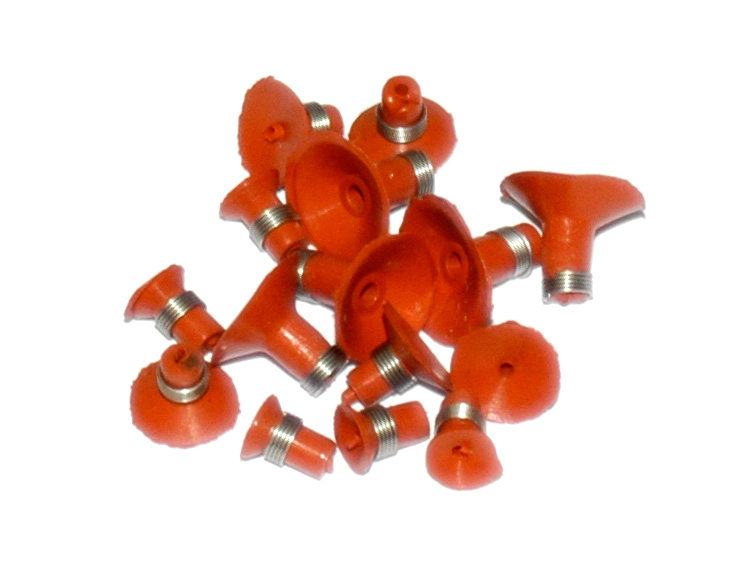

7. Набор вакуумных захватов (присосок) для термофена - 1 шт.

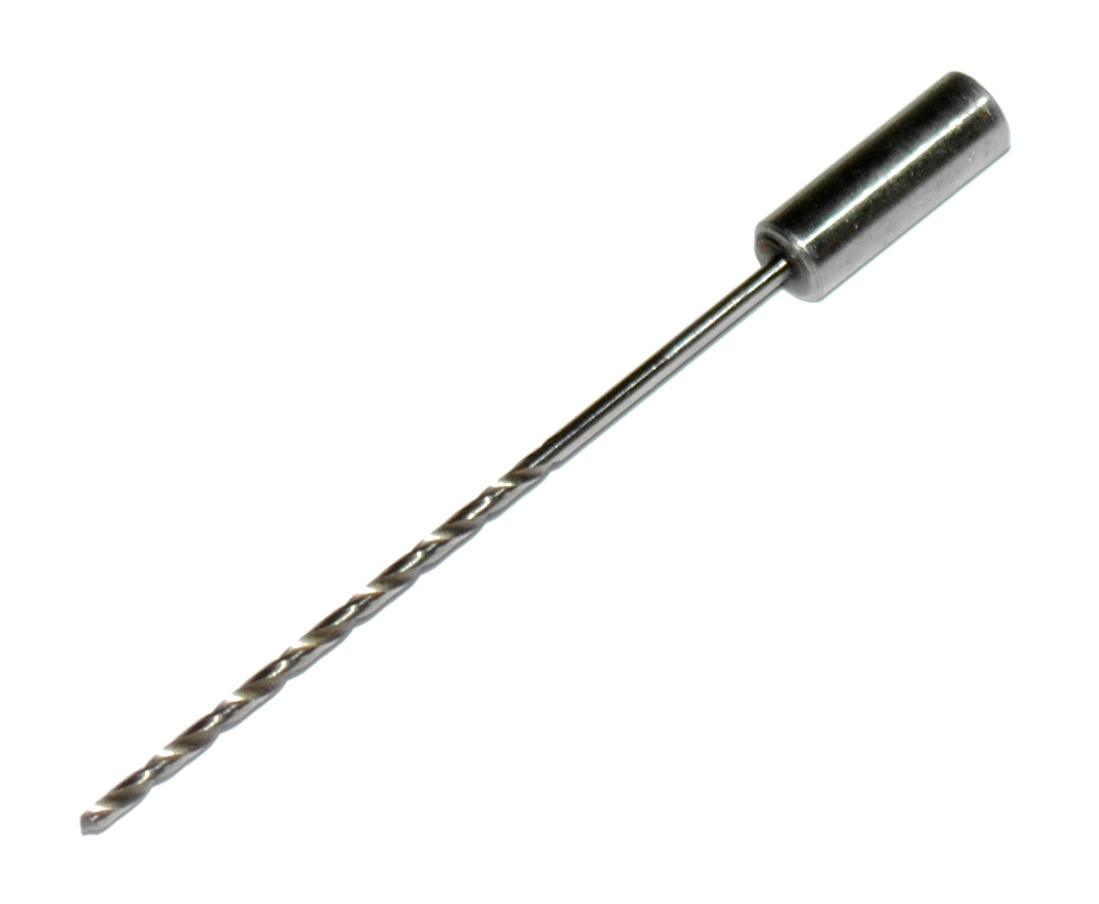

8. Сверло 1,5 мм - 1 шт.

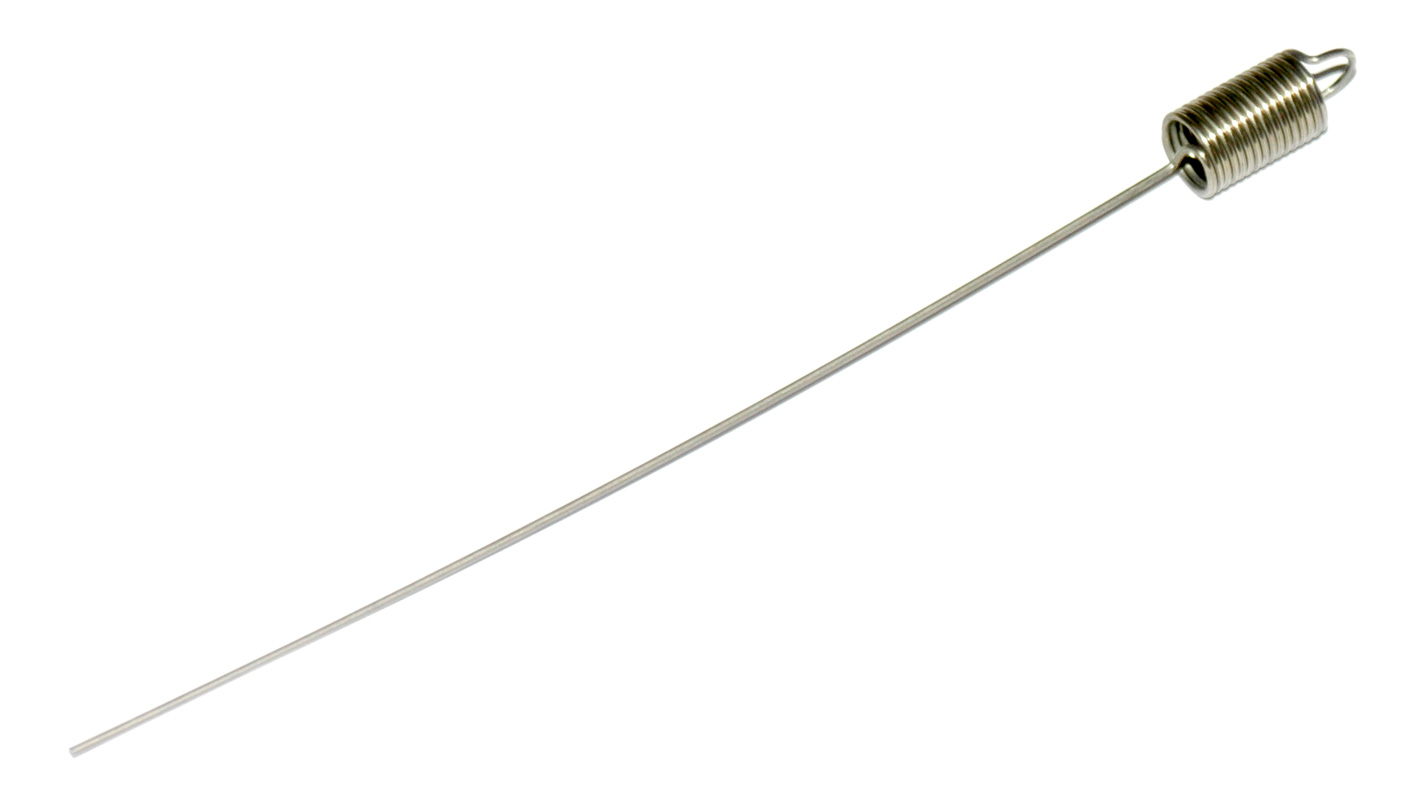

9. Шпилька для чистки сопла - 1 шт.

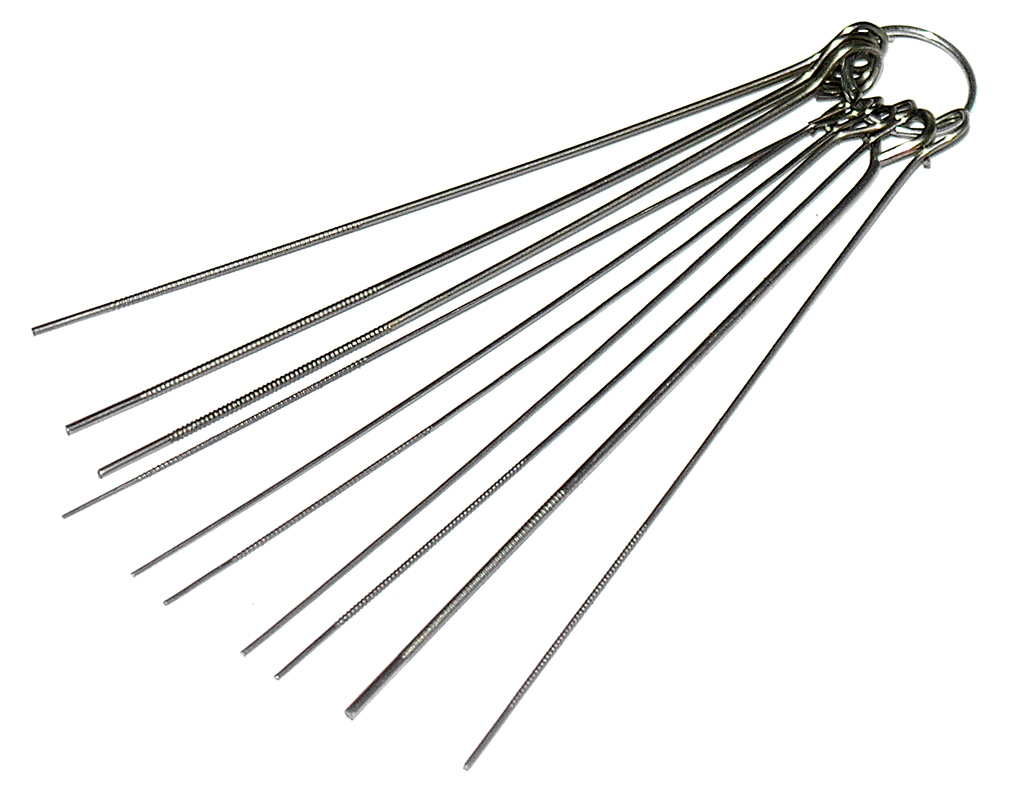

10. Набор из 10 шпилек для чистки сопла - 1 шт.
11. Наконечник для монтажного паяльника 200G-B - 1 шт

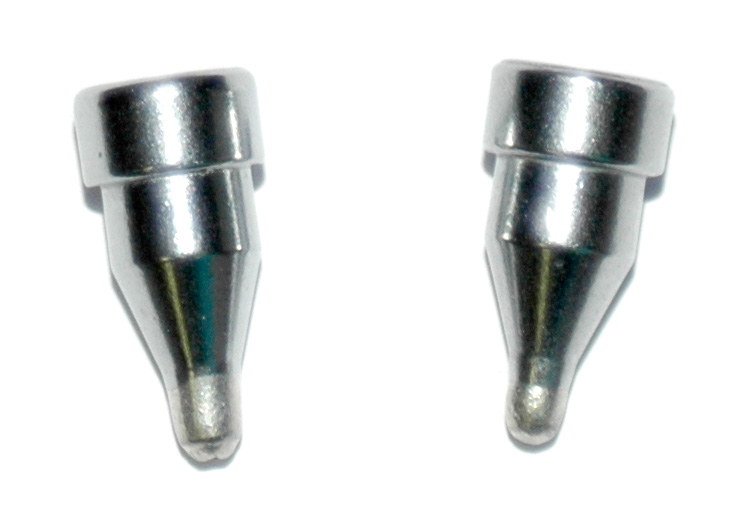

12. Наконечник для демонтажного паяльника (АТР-8005, АТР-8006 или АТР-8004)- 2 шт.

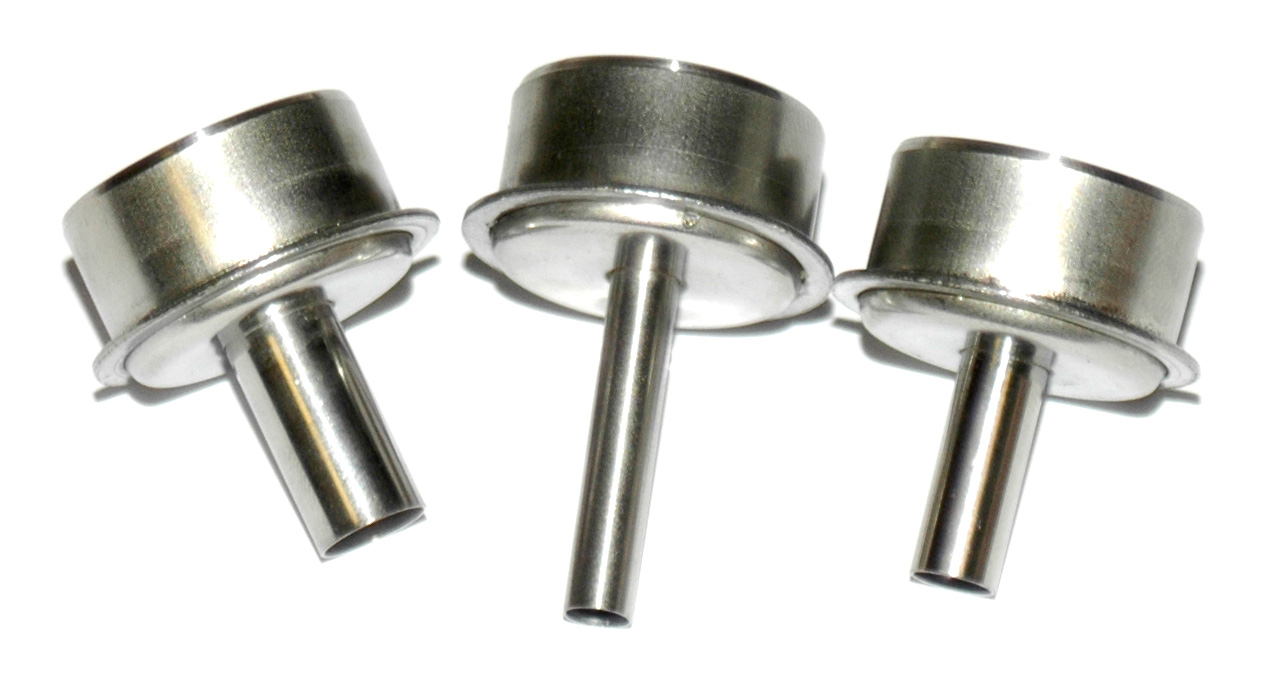

13. Насадки термофена ( NK2064, NK2084, NK1130) - 3 шт.
14. Сетевой кабель питания - 1 шт.

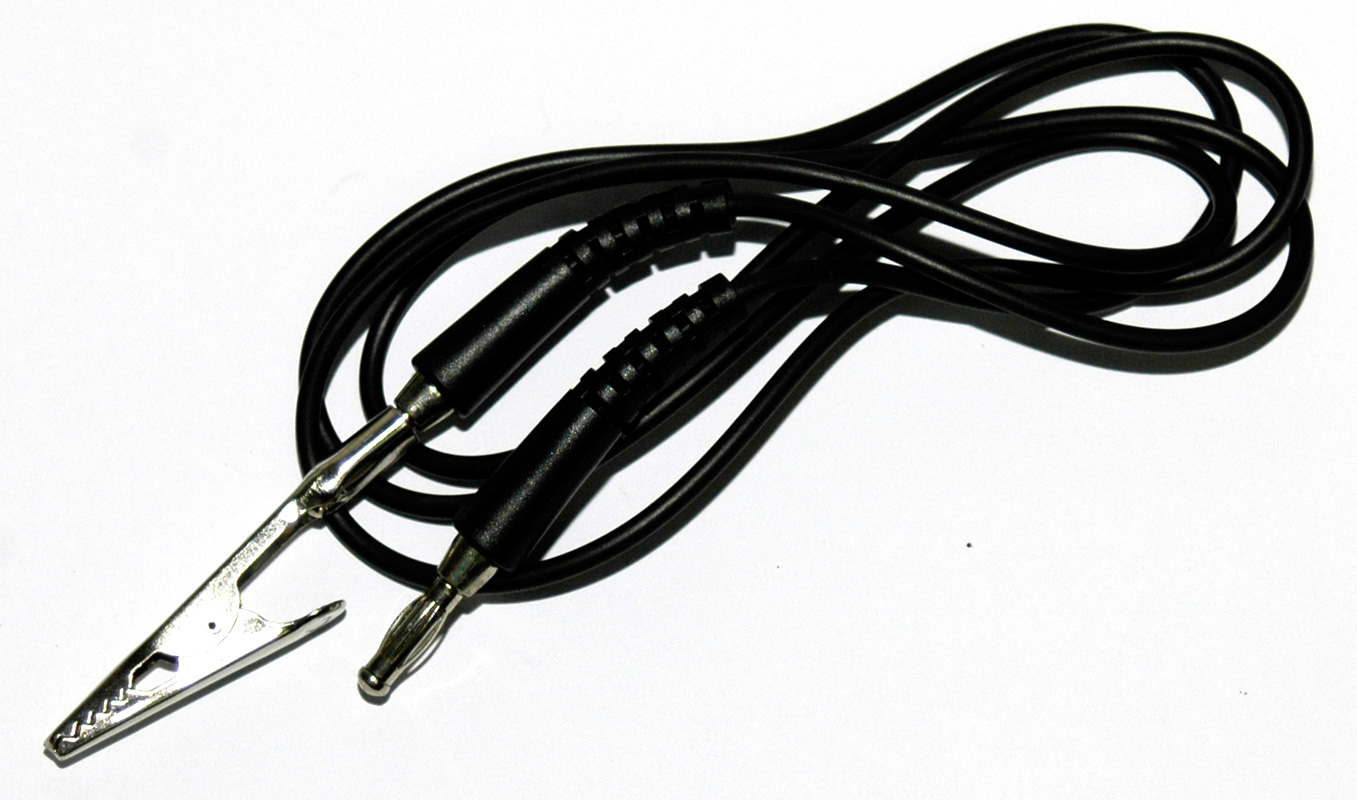

15. Заземлительный проводник с зажимом "крокодил" - 1 шт.
16. Комплект сменных фильтров - 1 компл.

Дополнительная комплектация

• Наконечники для монтажного паяльника (список)
  200G-SK, 200G-K, 200G-I, 200G-B, 200G-3C, 200G-3.2D, 200G-2C, 200G-2B, 200G-2.4D, 200G-1C, 200G-1.6D, 200G-1.2D


• Наконечники для демонтажного паяльника
  АТР-8004, АТР-8005, АТР-8006

• Наконечники для термофена: QFP, BQFP, SOJ, TSOJ, PLCC, BGA, SIP, SOP, CHIP

Схема	Внешний вид	Модель наконечника для ASE-4313	Тип корпуса	Размеры (А х В), мм
		NK3125	QFP (10 x 10)	10.2 x 10.2
		NK3126	QFP (14 x 14)	15.2 x 15.2
		NK3181	BQFP (19 x 19)	19.2 x 19.2
		NK3180	BQFP (17 x 17)	18.2 x 18.2
		NK3262	QFP (12 x 12)	12.2 x 12.2
		NK3127	QFP (17.5 x 17.5)	19.2 x 19.2
		NK3128	QFP (14 x 20)	15.2 x 21.2
		NK3129	QFP (28 x 28)	29.7 x 29.7
		NK3182	BQFP (24 x 24)	24.2 x 24.2
		NK3203	QFP (35 x 35)	35.2 x 35.2
		NK3215	QFP (42.5 x 42.5)	42.5 x 42.5
		NK3261	QFP (20 x 20)	20.2 x 20.2
		NK3263	QFP (28 x 40)	27.7 x 39.7
		NK3264	QFP (40 x 40)	40.2 x 40.2
		NK3265	QFP (32 x 32)	32.2 x 32.2
		NK3184	SOJ (18 x 18)	10 x 19
		NK3214	SOJ (10 x 26)	12 x 25.9
		NK3183	SOJ (8 x 16)	8 x 16
		NK3185	TSOJ (13 x 10)	11.9 x 10
		NK3186	TSOJ (18 x 10)	18.2 x 11.7
		NK3135	PLCC (17.5 x 17.5) (44 pins)	18.5 x 18.5
		NK3136	PLCC (20 x 20) (52 pins)	21 x 21
		NK3137	PLCC (25 x 25) (68 pins)	26 x 26
		NK3138	PLCC (30 x 30) (84 pins)	32 x 32
		NK3189	PLCC (34 x 34)	36.5 x 36.5
		NK3139	PLCC (12.5 x 7.3) (18 pins)	9 x 14
		NK3140	PLCC (11.5 x 11.5) (28 pins)	13 x 13
		NK3141	PLCC (11.5 x 14) (32 pins)	15 x 13
		NK3188	PLCC (9 x 9)	11 x 11
		NK2280	BGA (24 x 24)	24 x 24
		NK2281	BGA (26 x 26)	26 x 26
		NK2282	BGA (31 x 31)	31 x 31
		NK2283	BGA (38 x 38)	38 x 38
		NK2284	BGA (41 x 41)	41 x 41
		NK2285	BGA (44 x 44)	44 x 44
		NK2286	BGA (15 x 15)	15 x 15
		NK3191	SIP 25L	2 x 26
		NK3192	SIP 50L	2 x 52.5
		NK3131	SOP (4.4 x 10)	4.8 x 10
		NK3132	SOP (5.6 x 13)	5.7 x 15
		NK3134	SOP (7.5 x 18)	7.2 x 19
		NK3257	SOP (11 x 21)	11.7 x 21
		NK3133	SOP (7.5 x 15)	7.2 x 16
		NK3258	SOP (7.6 x 12.7)	8.2 x 11.7
		NK3259	SOP (13 x 28)	13.5 x 29
		NK3260	SOP (8.6 x 18)	8.7 x 19
		NK3187	SOP (18.5 x 8)	18.5 x 10
		NK2127	CHIP (Ø 12.7)	Ø 12.7 x 17
		NK2064	CHIP (Ø 6.4)	Ø 6.4 x 17
		NK2084	CHIP (Ø 8.4)	Ø 8.4 x 17
		NK1130	CHIP (Ø 4.4)	Ø 4.4 x 17
		NK1124	CHIP (Ø 2.5)	Ø 2.5 x 17
		NK1120	CHIP (Ø 4.0)	Ø 4.0 x 17
