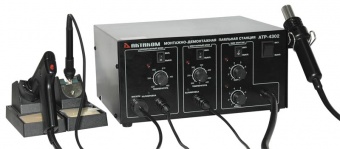

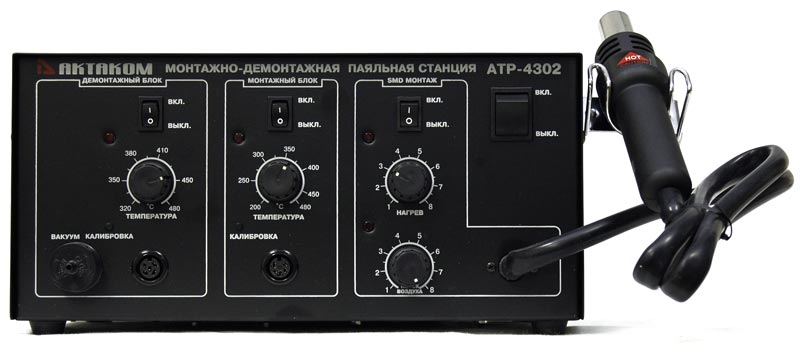

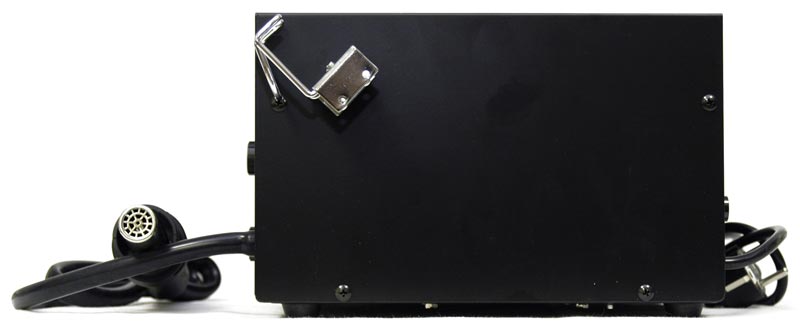

Многофункциональная ремонтная паяльная станция Актаком АТР-4302

Монтажно-демонтажная паяльная станция с термовоздушным и вакуумным каналом для всех видов печатных плат.

• Ремонтная паяльная станция для всех видов печатных плат с монтажом компонентов в отверстиях и на поверхности (DIP и SMD)
• Схема контроля температуры обеспечивает высокую стабильность заданной температуры
• Современная антистатическая (ESD) защита
• Насос диафрагменного типа
• Высокопроизводительный вакуумный насос
• Компактность конструкции
• Потребляемая мощность: 520 Вт

Технические характеристики

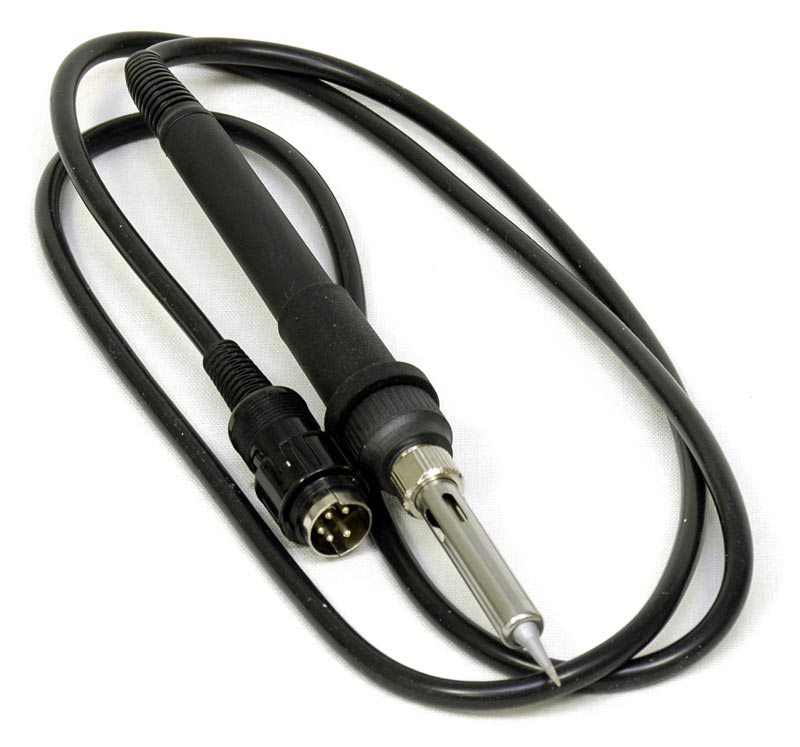

Паяльник монтажный

• Напряжение питания: 24 В/60 Вт
• Диапазон температур: 200...480 °С

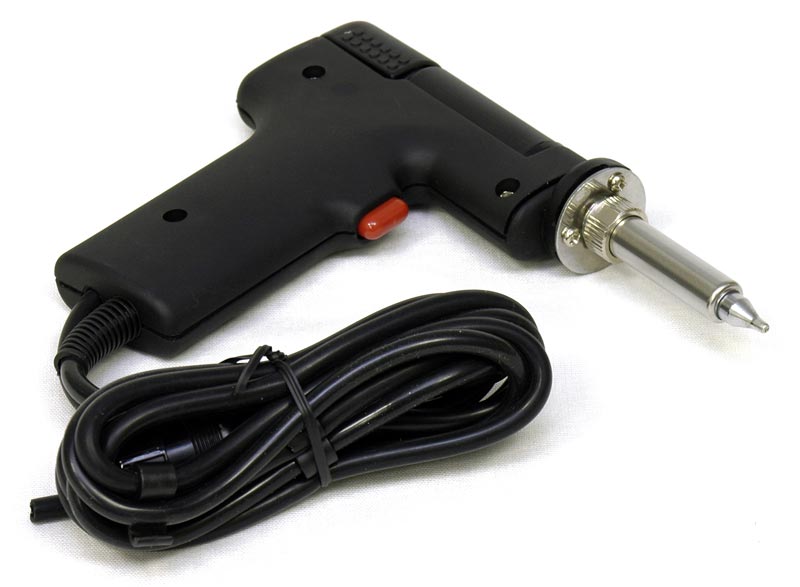

Паяльник демонтажный

• Напряжение питания: 36 В
• Насос диафрагменного типа
• Давление вакуума: 600 мм рт. ст.
• Производительность: 15 л/мин
• Диапазон температур: 320...480 °С

Паяльник термовоздушный

• Выходное напряжение: 220 В
• Насос диафрагменного типа
• Производительность: 24 л/мин (макс)
• Диапазон температур: 150...500 °С

Паяльная станция

• Габаритные размеры: 335 × 253 × 160 мм
• Масса: 13,5 кг
• Габариты в упаковочной таре 420х250х500, вес 11,1 кг.

Стандартная комплектация

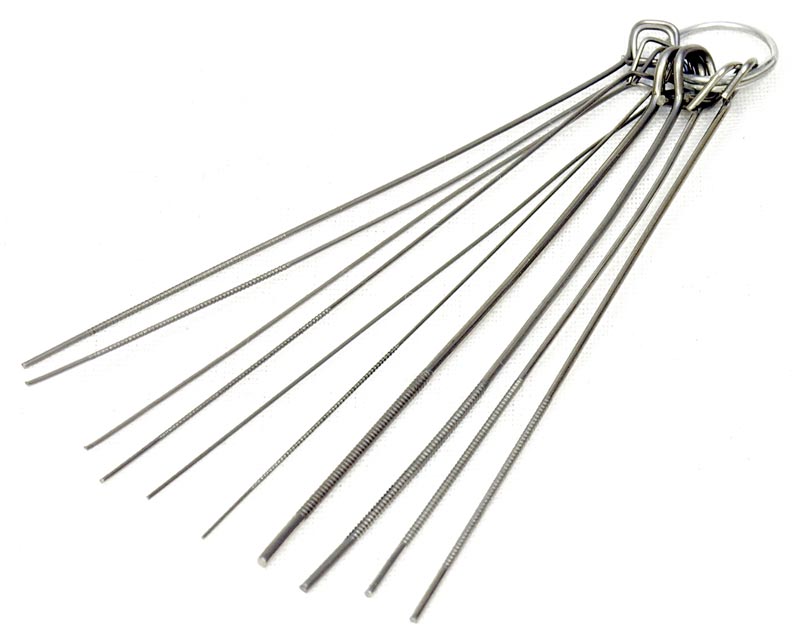

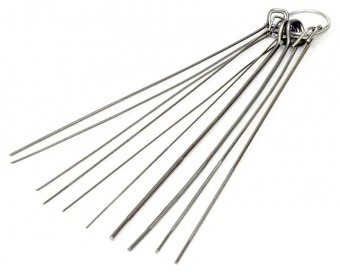

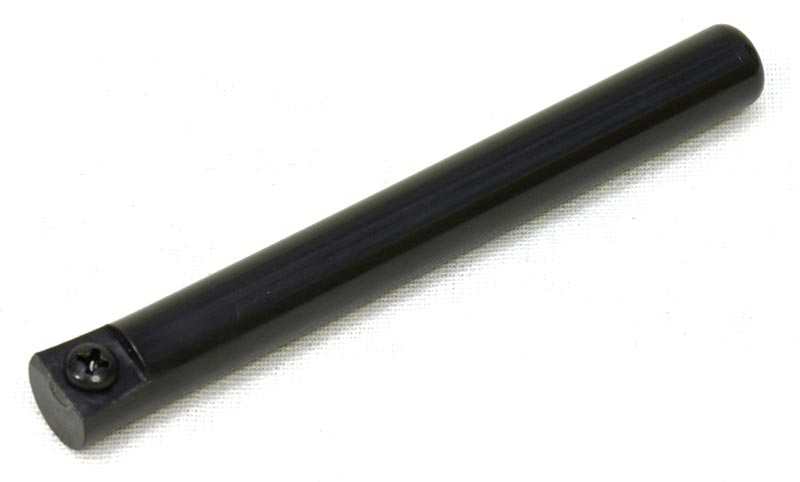

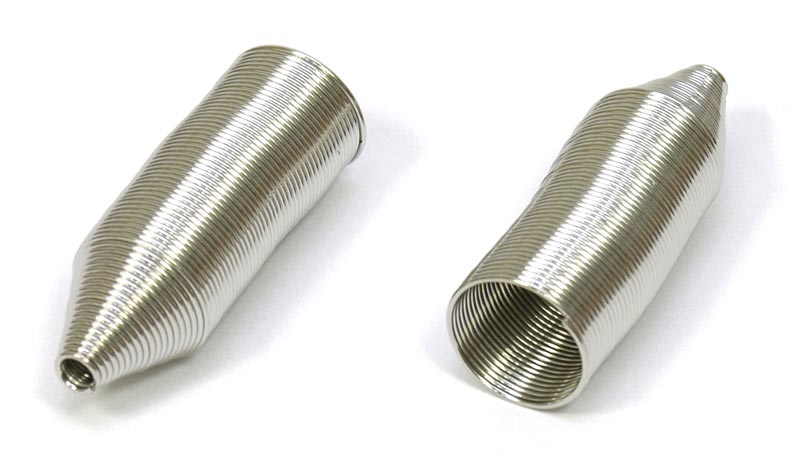

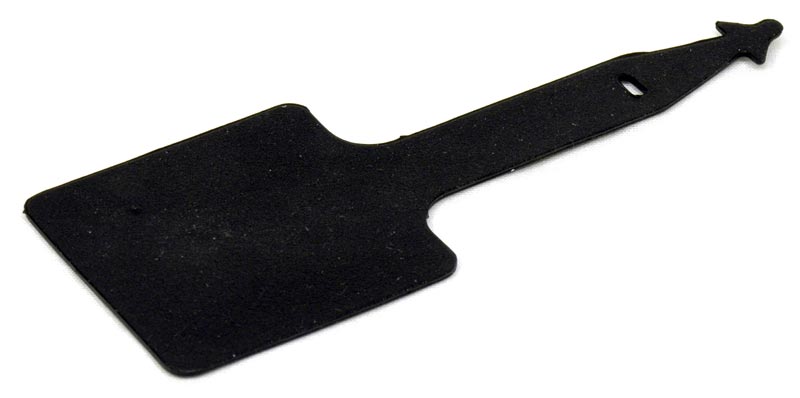

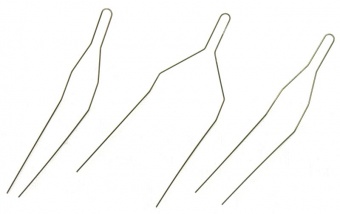

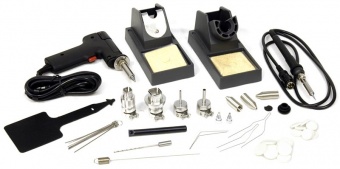

• Паяльная станция с аксессуарами
• Монтажный паяльник с наконечником АТР-8202

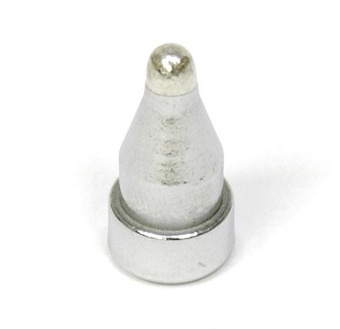

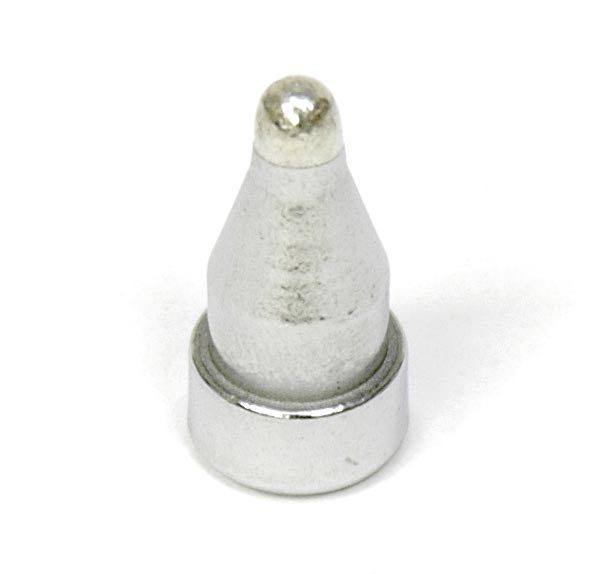

• Демонтажный паяльник с наконечником
• Термофен
• Шнур питания

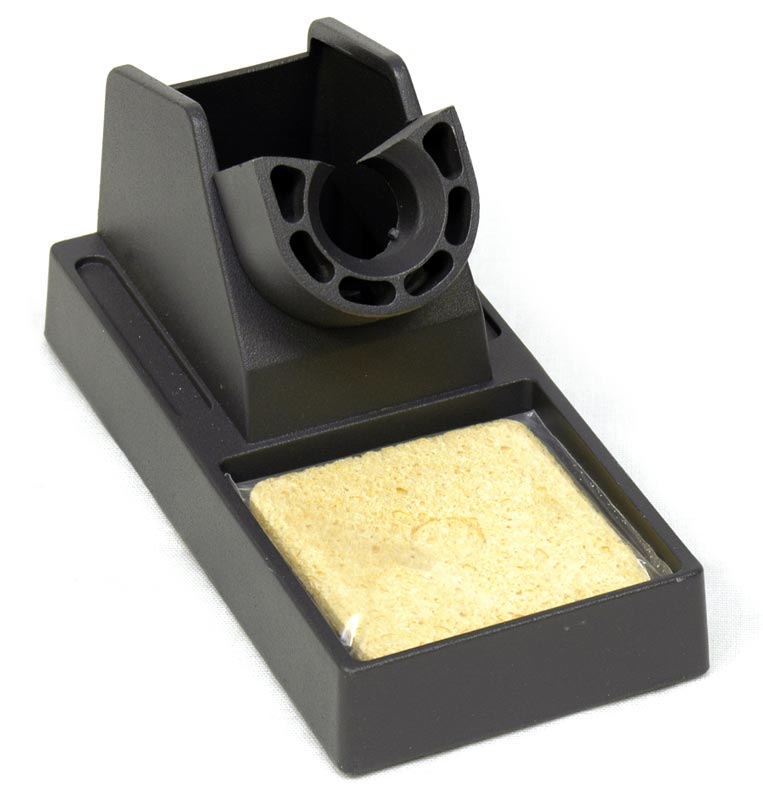

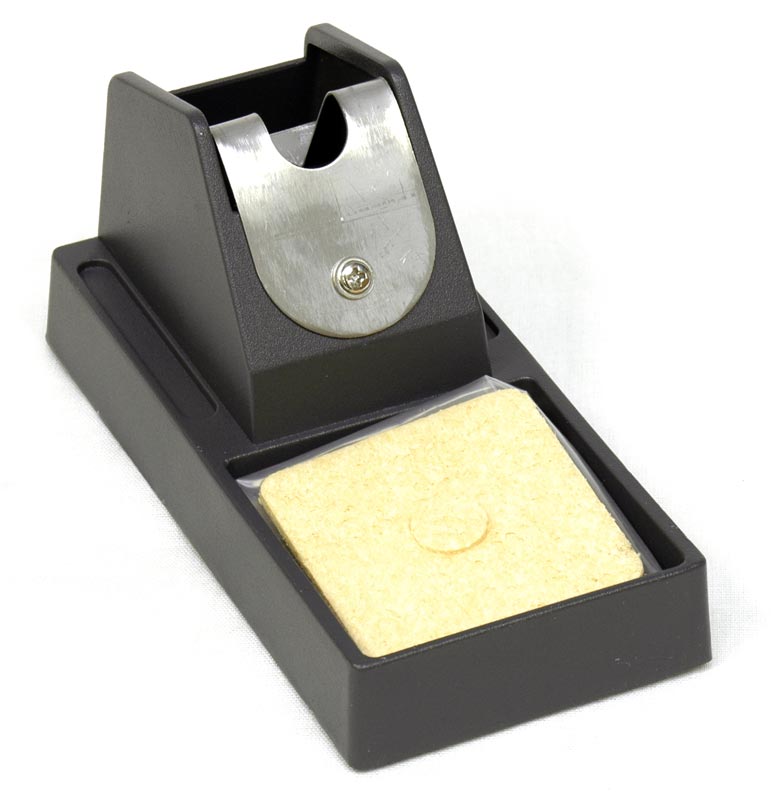

• Держатели паяльников
• Руководство по эксплуатации

Дополнительная комплектация

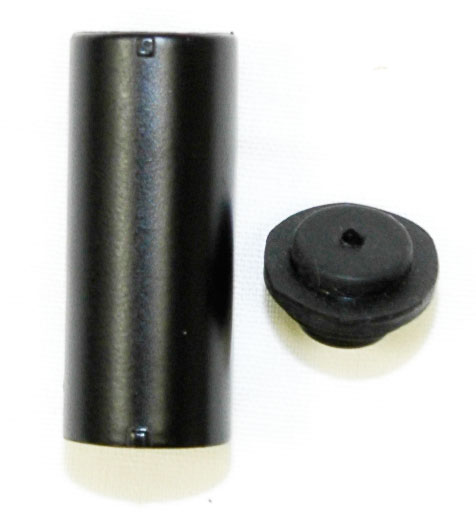

• Контейнер для припоя АТР-4302-Н4

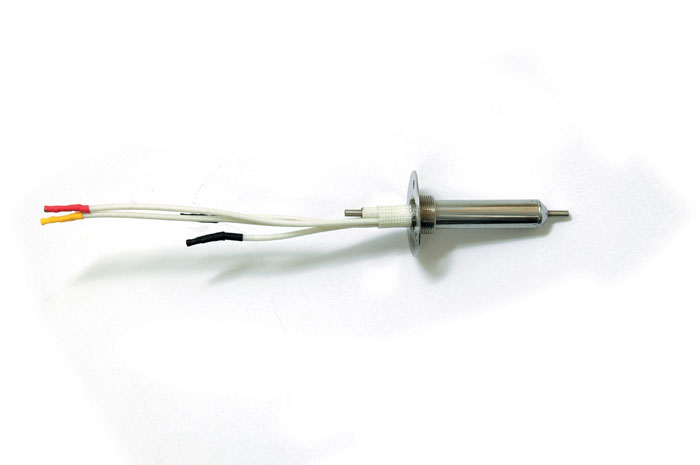

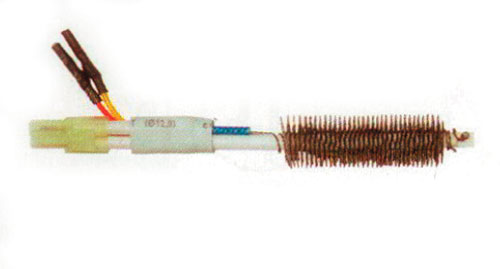

• Нагревательный элемент 201В
• Нагревательный элемент А1321
• Наконечник АТР-8006
• Дымоуловители АТР-7012, АТР-7015, АТР-7011

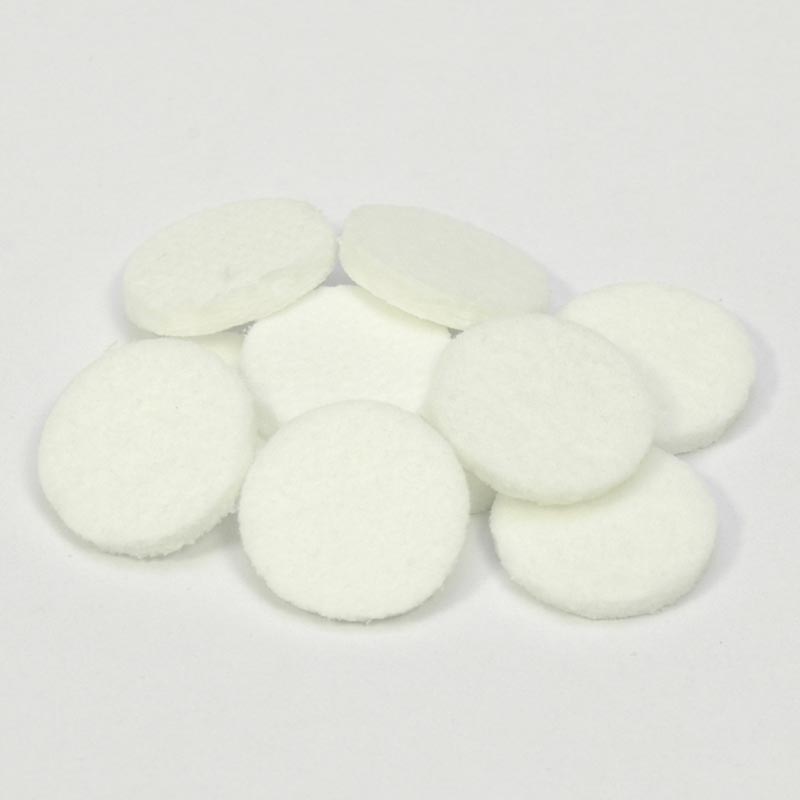

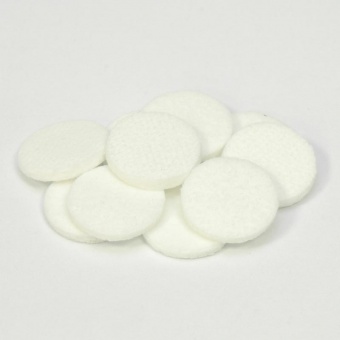

• Фильтрующие прокладки Q201Ab Ø22 мм. Устанавливаются на месте подключения шланга вакуумного паяльника к воздуховоду
• Фильтрующие прокладки Q201Am Ø19 мм. Устанавливаются в контейнер для припоя.


• Монтажные наконечники АТР-8108; АТР-8120; АТР-8130; АТР-8140; АТР-8202; АТР-8205; АТР-8302; АТР-8408; АТР-8412; АТР-8416; АТР-8424; АТР-8432; АТР-8512; АТР-8618; АТР-8635; АТР-8760

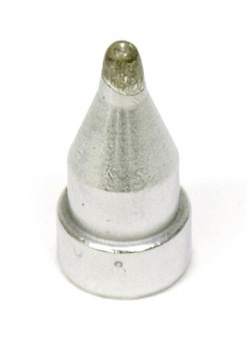

• Наконечники для демонтажного паяльника АТР-8004, АТР-8005, АТР-8006

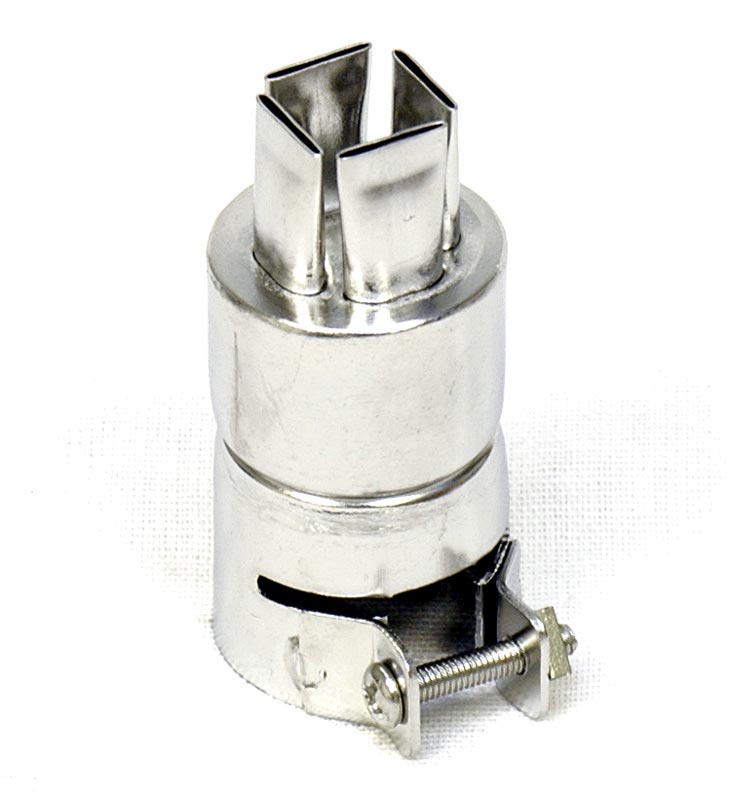

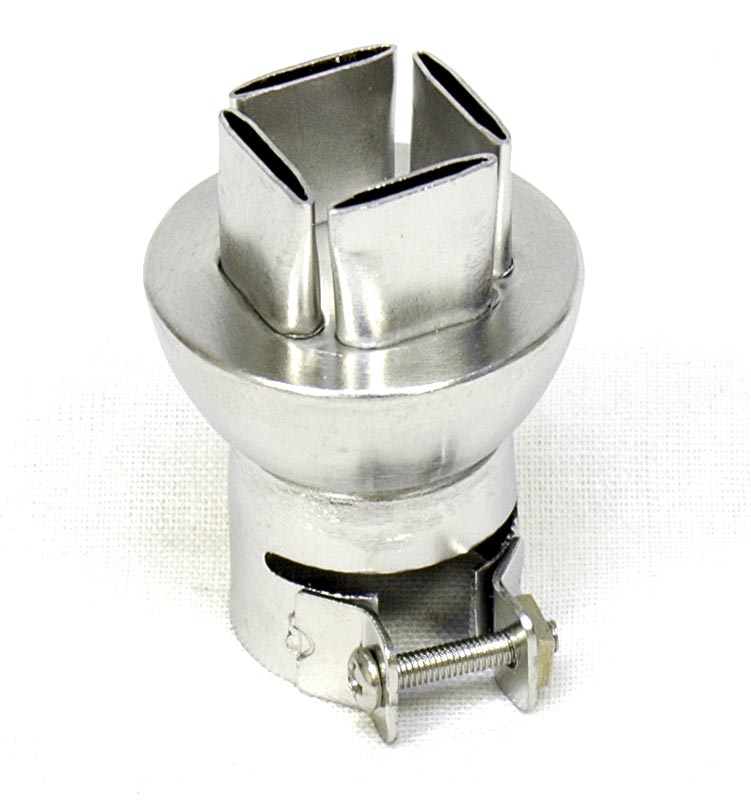

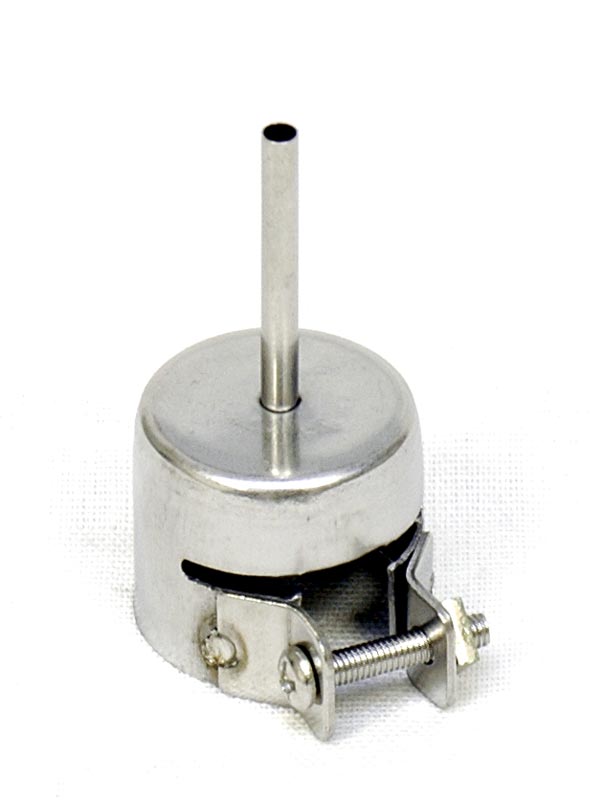

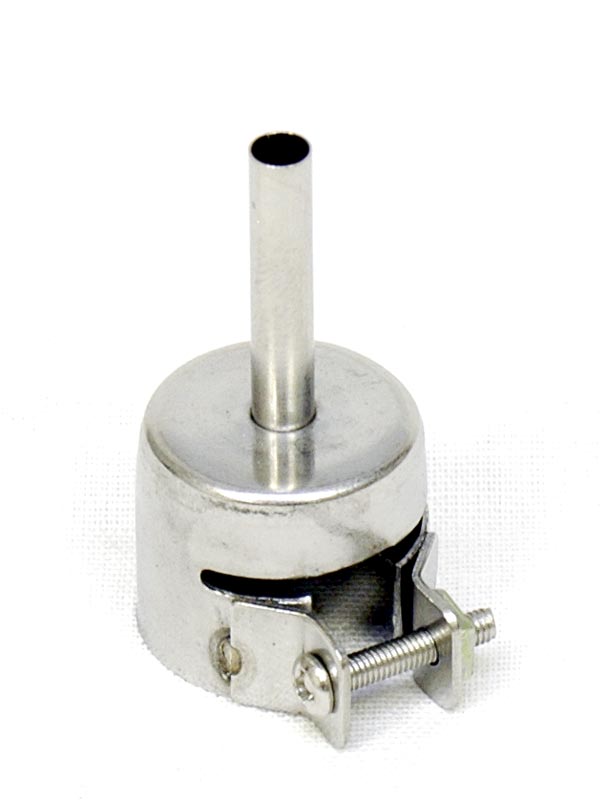

• Наконечники для пайки горячим воздухом


Схема	Внешний вид	Модель наконечника	Тип корпуса	Размеры (А х В), мм
		ATP-8925	QFP (10 x 10)	10.2 x 10.2
		ATP-8926	QFP (14 x 14)	15.2 x 15.2
		ATP-8962	QFP (12 x 12)	12.2 x 12.2
		ATP-8927	QFP (17.5 x 17.5)	19.2 x 19.2
		ATP-8928	QFP (14 x 20)	15.2 x 21.2
		ATP-8929	QFP (28 x 28)	29.7 x 29.7
		ATP-8945	BQFP (24 x 24)	24.2 x 24.2
		ATP-8944	QFP (20 x 20)	20.2 x 20.2
		ATP-8963	QFP (28 x 40)	27.7 x 39.7
		ATP-8964	QFP (40 x 40)	40.2 x 40.2
		ATP-8965	QFP (32 x 32)	32.2 x 32.2
		ATP-8935	PLCC (17.5 x 17.5) (44 pins)	18.5 x 18.5
		ATP-8936	PLCC (20 x 20) (52 pins)	21 x 21
		ATP-8937	PLCC (25 x 25) (68 pins)	26 x 26
		ATP-8938	PLCC (30 x 30) (84 pins)	32 x 32
		ATP-8939	PLCC (12.5 x 7.3) (18 pins)	9 x 14
		ATP-8940	PLCC (11.5 x 11.5) (28 pins)	13 x 13
		ATP-8941	PLCC (11.5 x 14) (32 pins)	15 x 13
		ATP-8931	SOP (4.4 x 10)	4.8 x 10
		ATP-8932	SOP (5.6 x 13)	5.7 x 15
		ATP-8934	SOP (7.5 x 18)	7.2 x 19
		ATP-8943	SOP (11 x 21)	11.7 x 21
		ATP-8933	SOP (7.5 x 15)	7.2 x 16
		ATP-8958	SOP (7.6 x 12.7)	8.2 x 11.7
		ATP-8959	SOP (13 x 28)	13.5 x 29
		ATP-8960	SOP (8.6 x 18)	8.7 x 19
		ATP-8987	SOP (18.5 x 8)	18.5 x 10
		ATP-8930	CHIP (Ø 4.4)	Ø 4.4 x 17
		ATP-8924	CHIP (Ø 2.5)	Ø 2.5 x 17
		ATP-8942	CHIP (1.5 x 3)	1.5 x 3 (овал)
