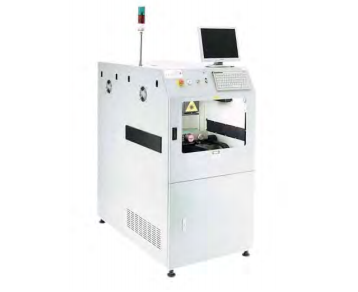

Системы лазерной маркировки HYLAX

Системы лазерной маркировки предназначены для решения задач по идентификации печатных узлов, различных изделий из металла, пластика, керамики. Печатная плата поступает в рабочую зону по конвейеру и осуществляется ее фиксация. Для определения точного местоположения нанесения маркировки система оборудуется камерой, с помощью которой производится считывание специальных маркеров–реперных знаков, нанесенных на плату, и далее определяется реальное положение платы в рабочей зоне. Алгоритмы, использующиеся в системе, позволяют определить не только линейное и угловое смещение, но и скомпенсировать нелинейные искажения рисунка печатной платы. После того как положение платы определено, начинается процесс маркировки платы. С помощью лазера система выжигает заданную программой маркировку. Возможно нанесение различной информации: дата и время, индивидуальный номер, штрих-код, 2D код, графика и т.д.

Технические характеристики

Мощность	10 Вт, лазер класса 4 (международная классификация)
Повторяемость нанесения маркировки	10 мкм
Габариты ПП	80×80 до 350×350 мм
Перемещение ПП в зоне маркировки	на основе ШВП привода с шаговыми двигателями
Габаритные размеры	1 270×910×1 970 мм
Вес	842 кг
