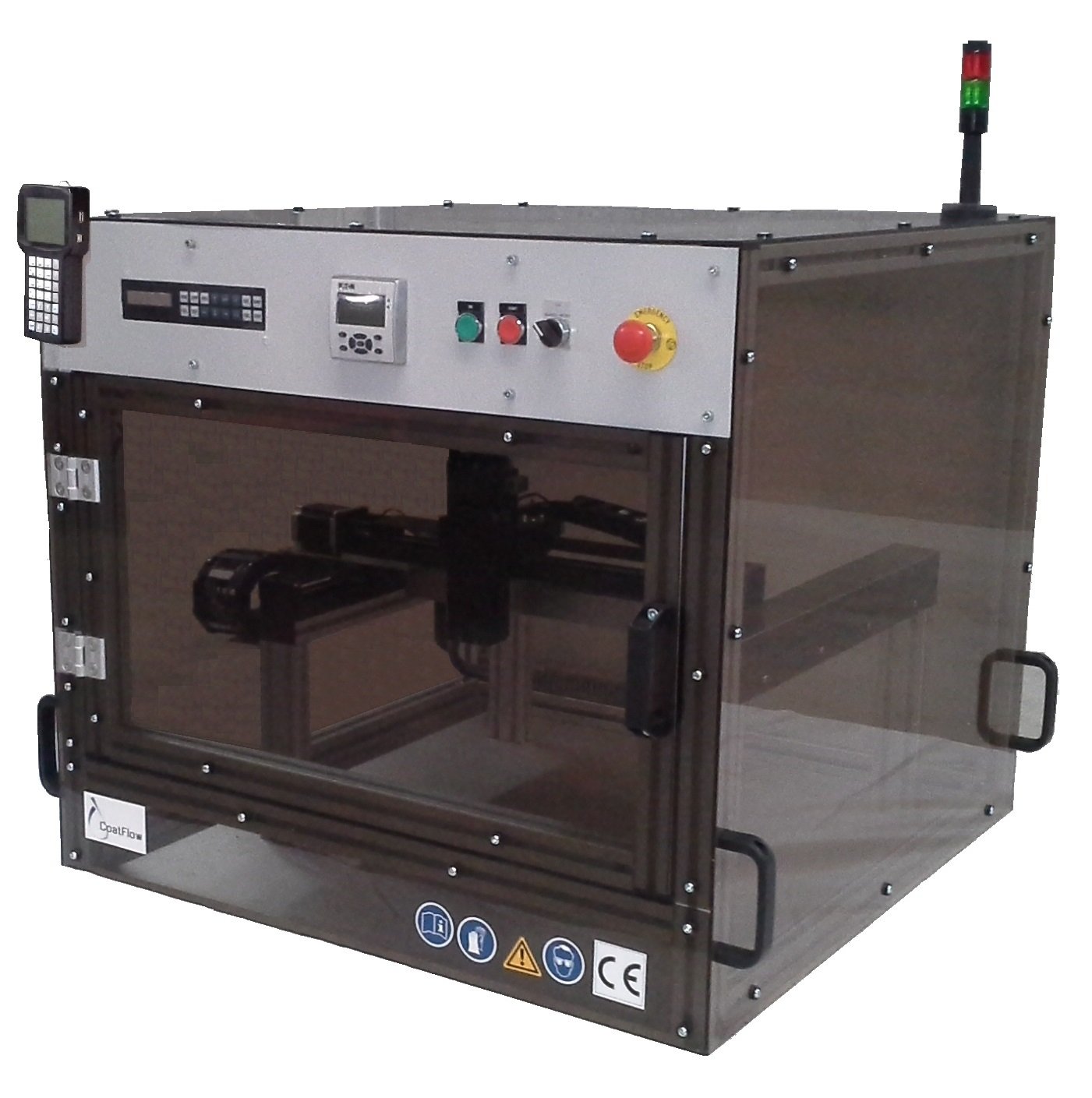

Системы селективной влагозащиты COATFLOW CF440, CF440LC И CF395IL, СЕРИЯ COATFLOW, INNOMELT

CF-395IL

Преимуществами селективного автоматизированного нанесения является высокая производительность, точность и экономичность. Метод исключает необходимость маскирования участков, на которые не требуется нанесения покрытия.

CF-440

Отличие CF440 и CF440LC в количестве клапанов. Так CF440LC является бюджетной версией CF440 и может использовать максимумодин дозирующий клапан (CF440 до трех).

CF-440LC

Системы селективного нанесения поставляются с комплектом ПОPathCoat, позволяющим создавать программы нанесения материалов в режиме офлайн. По CoatvisionPro позволяет проводить оптическую инспекцию нанесённого слоя. CoatvisionTech помогает программировать систему и писать программы в онлайн режиме с помощью верхней CCD камеры. ПО CoatConrol необходимо для управления системой. Широкий спектр дополнительного оборудования, включая, комплект для установки двух клапанов дозирования, что позволяет наносить два различных материала одновременно или увеличить производительность, датчики уровня материала, систему считывания штрих-кодов, позволит подобрать конфигурацию системы для любых потребностей.

Технические особенности:

При необходимости на систему могут быть установлены одновременно до 3-х различных клапанов (игольчатый, спрей, шнек, пленочный) для покрытия всех типов задач; Установка емкостей для материалов различного объема (до 50 л.), адаптеры под любые типы упаковки материалов; Высокоточные роботы с 3 или 4 степенями перемещения (X,Y,Z, поворот), а также наклоном дозирующей головки; Привода на основе ШВП и сервомоторов с обратной связью; Рабочая область до 900 мм в длину; Нанесение компаундов, лаков на акриловой, уретановой основе, силиконов, эпоксидныхсмол, SMD адгезивов, паяльных паст, двухкомпонентных материалов и т.д. В том числе есть решения для дозирования двухкомпонентных материалов.

Системы могут применяться для решения различных задач дозирования и нанесения материалов, таких как селективная влагозащита, заливка компаундом, дозирование, технология Dam and Fill,UnderFill, заливка уплотнительных зон и т.д. Широкий спектр клапанов позволяет наносить материалы с любой точностью, определяемой технологическим процессом заказчика.

Системы влагозащиты INNOMELT работают и с двухкомпонентных лаками, в том числе и с УР-231. В соответствии с ТУ 6-21-14-90 нет возможности смешивать лак напрямую в дозирующей голове, так как ему необходимо полчаса выдержки. Поэтому была разработана независимая от самой влагозащиты, система специально для двухкомпонентных лаков - Meter mix system.

Данная система имеет следующие характеристики: две емкости для двух компонентов (ДГУ и полуфабрикатный лак);серво-контроллер для точной подачи необходимых частей лака (пропорции задаются оператором);система преднагрева (до 60 С°);система дегазирования;клапан для смешивания двух частей.

Принцип работы прост: из двух емкостей в определенных пропорциях (запрограммированных ранее, для УР-231 это 100:18) поступает полуфабрикатный лак и ДГУ в клапан для смешивания, где через определенную насадку уже подается однородный и смешенный материал УР-231, который можно залить в бак (от 2 до 20 литров),в картридж или в адаптер, где его необходимо выдержать минимум полчаса. В последующем, из этих емкостей лак УР-231 подается под давлением на клапан дозирования самой системы. В зависимости от объемов производства настольная Meter mix system может быть оснащена емкостями от 5 до 30 литров каждая. Для еще больших объемов предусмотрена PLC Meter mix system, которая отличается от предыдущей системы большими объемами баков и автоматической системой продувки труб и клапанов. PLC Meter mix system может быть выполнена, как в настольном, так и в напольном варианте.

Технические характеристики
