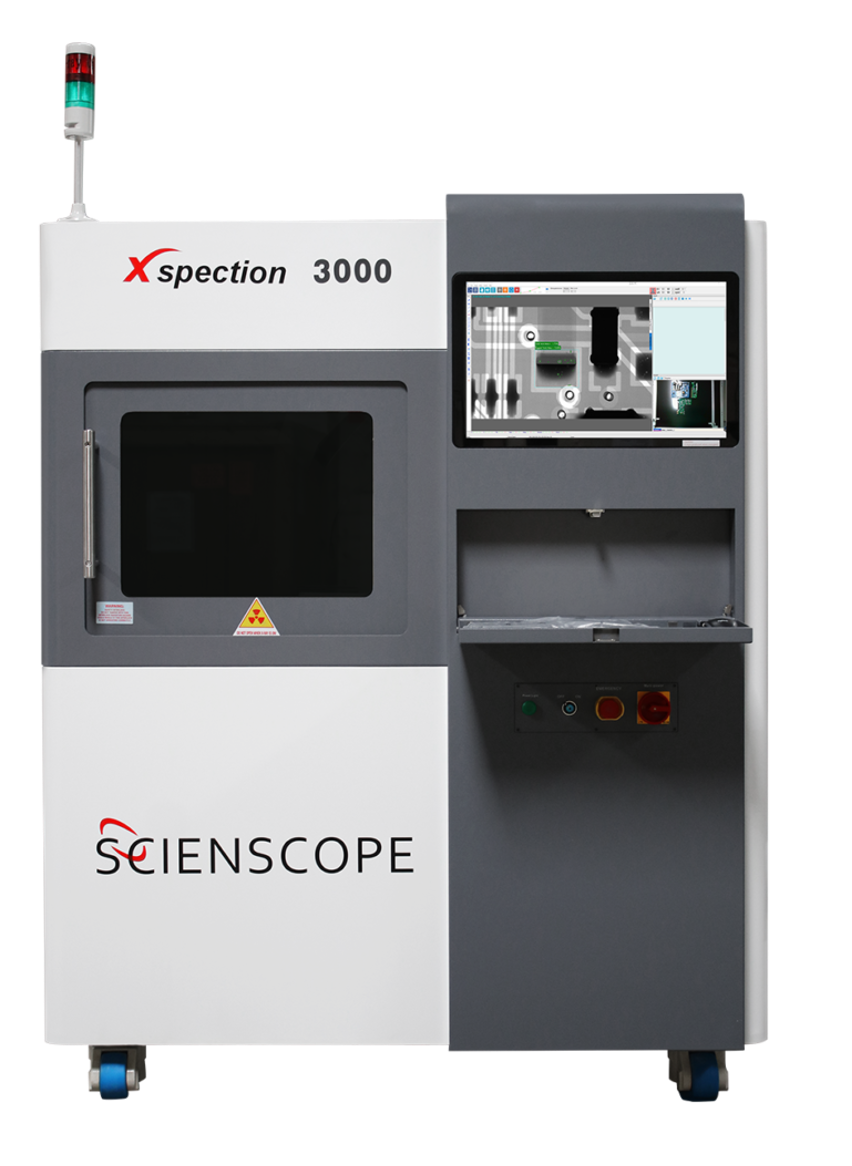

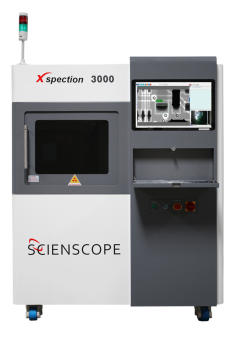

Система рентгеновского контроля XSPECTION 3000

Система Xspection 3000 — это новейший представитель семейства оборудования для рентгеновского контроля. Как и все платформы X-SCOPE, она включает в себя мощные программные инструменты, необходимые для различных применений. Поворотный стенд для образцов с поворотом на 360 ° и камера с наклонным углом обзора идеально подходят для съемки каждого ракурса вашего продукта (является опцией). Scienscope Xspection 3000 обеспечивает надежный неразрушающий контроль, лучший, чем у какой-либо другой системы, с наилучшим соотношением цены и производительности.

Новая система Xspection 3000 может использоваться для различных применений, таких как контроль многослойных печатных плат, контроль пустот, контроль полупроводниковых элементов, контроль заполнения отверстий под пайку (THT), контроль электрических разъемов с заливкой и батарей, но не ограничиваясь ими.

Xspection 3000 соответствует всем международным стандартам безопасности.

Особенности оборудования:

• Программное обеспечение с элементами искусственного интеллекта в нашем новом Xspection 3000 может проводить проверки без сложного программирования, обучаясь на статистике проверок класса "прошел/не прошел".
  • Пример: Оно может различать перемычки между шариками BGA, резистором или конденсатором на противоположной стороне платы.
• Новое программное обеспечение позволяет проводить более точный контроль заполнения отверстий под пайку, определяя пустоты в заполнении с помощью новых возможностей съемки под наклоном.
• Новый более легкий и быстрый вращающийся стол (опция).
• Благодаря интеграции с IPC-CFX наша система Xspection 3000 может собирать данные о дефектах и отслеживаемости, и благодаря этому улучшать ключевые показатели, производительность и качество производства.
• Новые встроенные камеры высокого разрешения (несколько штук) повышают точность отображения за счет проверки цвета и считывания штрих-кода.

Характеристики оборудования:

• Источник рентгеновского излучения: микрофокусный, встроенный (закрытый)
• Рабочее напряжение: 100 кВ – 130кВ
• Минимальный размер фокусного пятна: 5 мкм
• Микронное увеличение до 1000 пикселей
• Размер стола для инспекции: 650 мм x 500 мм / 25,6 ”x 19,7”
• Обзор под углом: 40° (стандарт); 70° (опция)
• Поворотный стол с поворотом на 360 ° диаметром 500 мм / 20” (опция)
• Размеры системы: 1510 мм (Д) х 1510 мм (Ш) х 1870 мм (В) (2057 мм, включая колонку световой сигнализации)
• Оттенки серого: 14-бит (16 384 оттенка серого)
• Скорость съемки: 40 кадров в секунду
• Разрешение: 85 мкм
• Вес: 1550 кг (стальная/свинцовая сварная конструкция)
• Электропитание: 100-240 В переменного тока 47/63 Гц 300 Вт (автоматическое переключение по напряжению и частоте)
• Промышленный ПК: Microsoft Windows 11 (64-разрядная версия)
