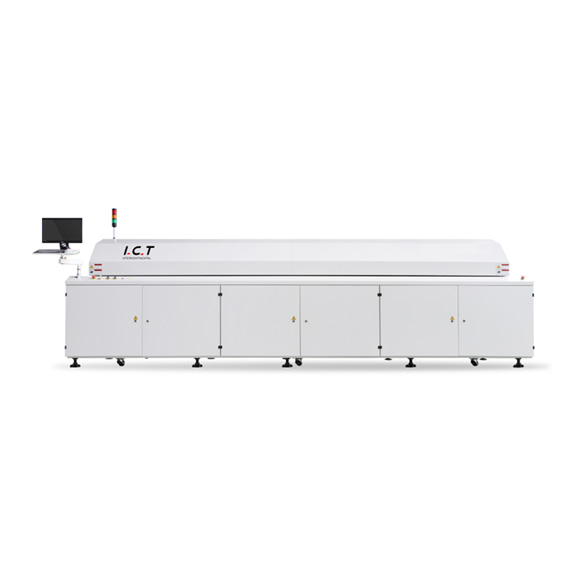

Высококачественная печь оплавления припоя конвейерная конвекционная I.C.T Lyra 733

Особенности

1. Система управления: ПК + PLC Siemens, точный контроль и стабильность температуры (более 99,99%).
2. Система нагрева: первоклассный нагревательный модуль, расстояние между зонами обеспечивает отличную однородность и повторяемость температуры. Время выхода на рабочий режим менее 20 минут с точностью ± 1°C.
3. Программное обеспечение: Windows, переключение между китайским и английским языками, пароль оператора, простота в работе. Запись процесса, функция сравнения и анализа температурной кривой, виртуальное моделирование процесса, самодиагностика неисправностей, мониторинг технологического процесса, автоматическая генерация и сохранение файлов управления технологическим процессом, динамическое отображение процесса прохождения платы внутри печи.
4. Система охлаждения: обновленный дизайн, быстрая и простая настройка, легкое достижение поставленных задач.
5. Защита от перегрева.
6. Соответствует CE, CCC, UL и другим стандартам.
7. Удобство использования: обнаружение неисправностей (превышение температурных показателей и пр.), регулярные напоминания о техническом обслуживании, проведение технического обслуживания без специального инструмента.
8. Модуль нагрева: особая конструкция позволяет избежать влияния смежных зон друг на друга, обеспечивая точность температурной кривой и высокую производительность.
9. Моторы зон нагрева с независимым преобразователем, устанавливающим рабочие частоты в зависимости от различных технологий производства.

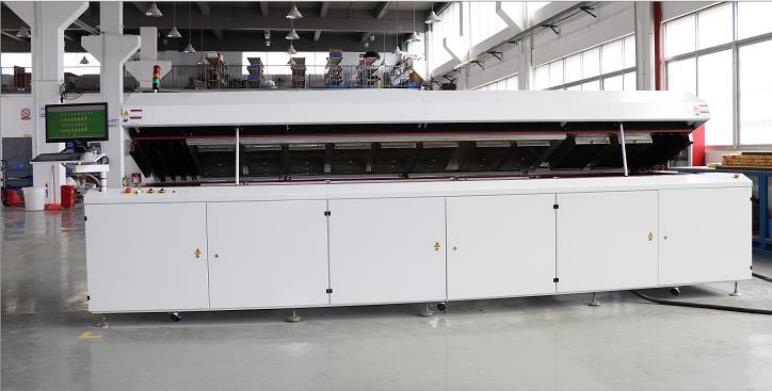

10. Нулевой выброс вредных веществ, моторизированный подъем крышки.
11. Импортные комплектующие обеспечивают бесперебойную работу и низкий уровень затрат на обслуживание.
12. Опционально доступна система обработки флюса для обеспечения чистоты печи.
13. Система управления конвейерами с обратной связью, точность поддержания скорости ±2 мм/мин.
14. Опционально доступны центральная поддержка плат, двойной конвейер, внешняя система водяного охлаждения.

Преимущества

1. Простота: сочетание передовых концепций обеспечивает простоту понимания, обучения и обслуживания.
2. Экспертность: изучение передовых концепций конструирования и использование импортных комплектующих от лучших производителей.
3. Надежность: низкая частота отказов, срок эксплуатации более десяти лет.
4. Безопасность: соблюдение всех международных правил безопасности.
5. Стабильность: сочетание самых современных программных и аппаратных средств.

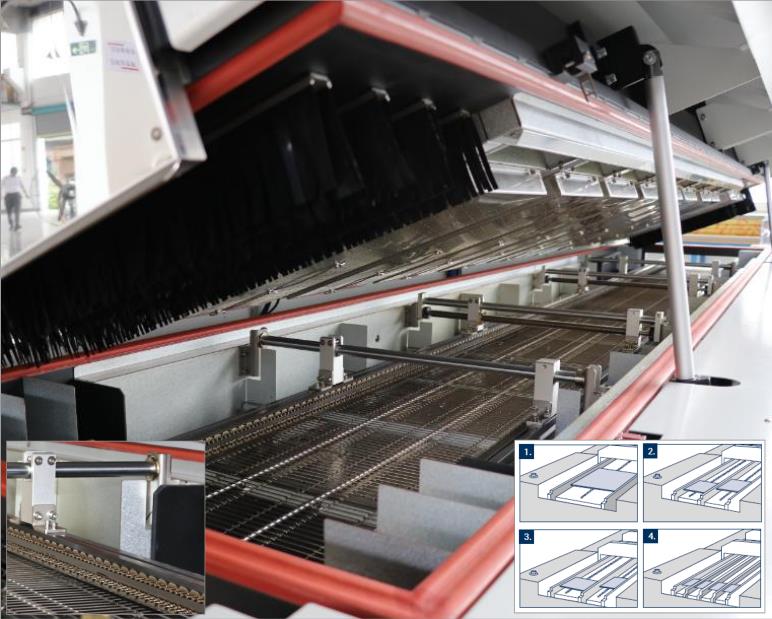

1. Одиночный цепной конвейер, одна настраиваемая направляющая.
2. Двойной цепной конвейер, две настраиваемые направляющие, синхронный/асинхронный режимы.
3. Цепной мульти-конвейер, три настраиваемые направляющие, синхронный/асинхронный режимы.
4. Четверной цепной конвейер, четыре настраиваемые направляющие, синхронный режим.

Конвейерная система

• Надежность и безотказность гарантируют параллельность движения.
• Точная регулировка ширины конвейера.
• Не оказывает влияния на температурный профиль и центральную поддержку плат.
• Простота обслуживания. Механизм находится вне нагревательного тоннеля.
• Идеально подходит для различных производств, благодаря различным вариантам.
• Высокая надежность благодаря интегрированной центральной поддержке плат.

От нуля до 240°C благодаря идеальной передаче тепла

Каждый продукт имеет собственные требования в процессе производства. Основой для достижения наилучших результатов является идеальная передача тепла. Печи оплавления Lyra имеют гибкое управление зонами предварительного нагрева, в которых печатная плата нагревается и готовится к фактическому процессу пайки. Независимое управление зонами с помощью различных частот вентиляторов обеспечивает наилучший результат.

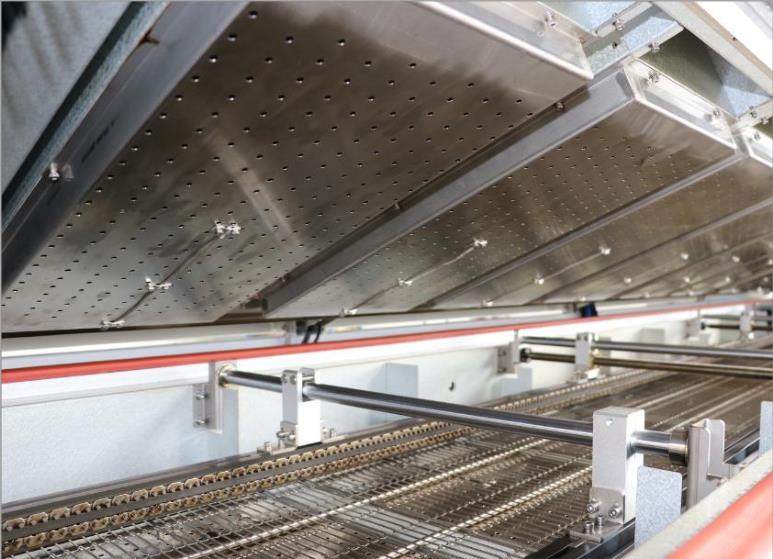

Печь оплавления Lyra оснащена специальными перфорированными металлическими пластинами для оптимизации теплопередачи посредством равномерной подачи потока воздуха на плату. Скорость вентиляторов в верхних и нижних зонах также регулируется независимо друг от друга.

Изоляция из высококачественного материала между нагревательным тоннелем и внешними стенками печи позволяет обеспечить стабильность температуры и минимизировать выход тепла наружу.

	Профиль вида «седло» При использовании профиля выводы компонентов доводят до температуры не менее 240°С. Плата постепенно прогревается в соответствии с заданными температурными настройками. При использовании данного профиля даже компоненты с различными температурными характеристиками нагреваются одинаково.
	Линейный профиль При линейном профиле компонент не нагревается ступенчатым образом во время пайки, фактически он нагревается по идентичному линейной температуре градиенту. Линейные профили позволяют сократить время цикла и уменьшить количество ошибок пайки, таких как, например, эффект «надгробного камня».
	Конвекция Главной составляющей печи оплавления Lyra является нагревательный тоннель с его отличной теплопередачей благодаря усовершенствованной геометрии перфорации металлических пластин, а также контроль регулировки избыточного давления в нагревательном модуле, гарантирующие однородную и постоянную передачу тепла на печатную плату.

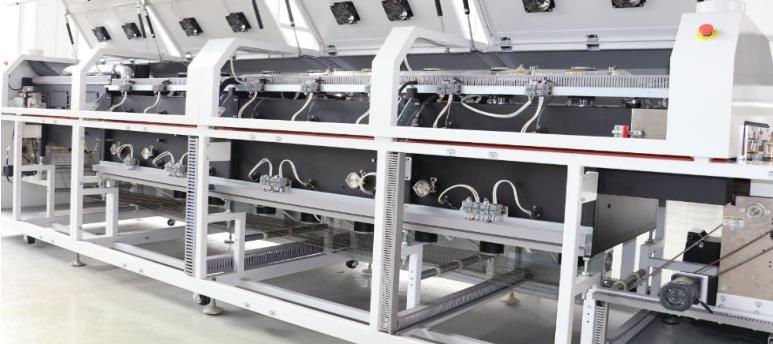

Система нагрева

• Независимая регулировка зон нагрева
• Повторяемость температурного профиля
• Стабильность процесса благодаря минимизации ΔT
• Однородность тепла по всей печатной плате благодаря специально разработанной перфорации
• Минимальные затраты на техническое обслуживание

Остывание до температуры ниже 50°C благодаря мощной системе охлаждения

Важно иметь высокопроизводительную систему охлаждения для гарантии лучшей пайки и аккуратного охлаждение модулей.

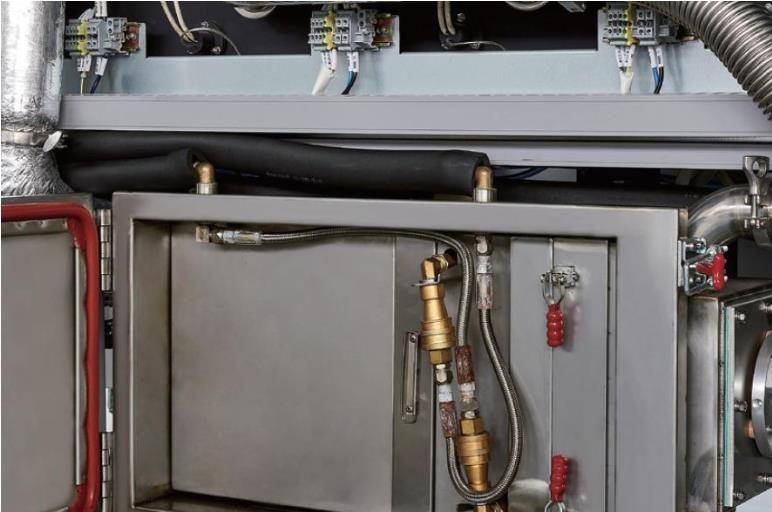

I.C.T Systems предлагает широкий спектр систем охлаждения печей оплавления для любого производственного процесса. Стандартная система с водяным охлаждением, теплообменником и регулируемой системой вентиляции работает как эффективная система с замкнутым контура. Существует несколько эффективных дополнительных опций для больших по массе и размерам плат, таких, как, например, промышленный охладитель (чиллер) или дополнительная нижняя система охлаждения.

Система охлаждения

• Охлаждение с помощью индивидуально регулируемых вентиляторов в зонах охлаждения.
• Охлаждение за счет использования дополнительного промышленного охладителя.
• Охлаждение больших плат большой массы благодаря дополнительному нижнему охлаждению.
• Комбинирование различных опций.
• Охлаждение потоком азота.
