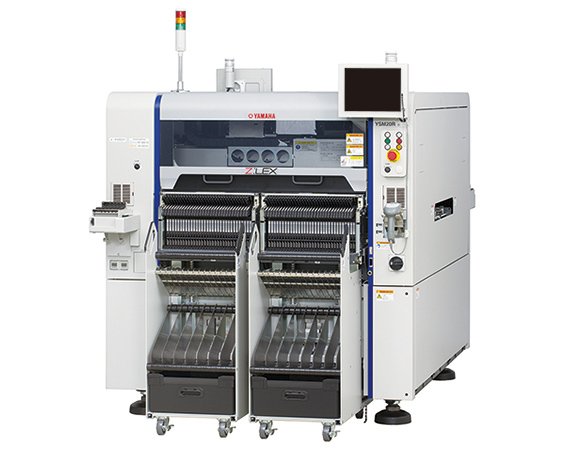

Автомат установки компонентов YSM20R, YAMAHA

Особенности модели:

Варианты конфигурации автомата YSM20R для различных производственных решений:

• Один установочный портал
• Два установочных портала

Максимальные габариты печатной платы на автомате YSM20R – 810 х 490 мм (при использовании одинарного конвейера) и 810 х 230 мм (при использовании двойного конвейера). В зависимости от задач автомат YSM20R можно сконфигурировать с разным типом конвейера:

• одинарный конвейер
• двойной конвейер
• двух-стадийный режим работы

Два типа новых установочных головок – возможность работы с широким спектром компонентов с высокой скоростью – нет необходимости для замены головок:

• Высокоскоростная установочная голова для широкого спектра компонентов – тип HM
• Высокоточная установочная голова для максимального спектра компонентов – тип FM

Возможности головок:

• Установка компонента 03015 (FM и HM)
• Спектр устанавливаемых компонентов: 03015 – 45х100 мм (HM), 03015 – 55х100 мм (FM)
• Максимальная высота устанавливаемого компонента – 15 мм (HM)
• Максимальная высота устанавливаемого компонента – 28 мм (FM)
• функция контроля прижима при установке компонента – контролируемая, до 30N (FM)
• Камера бокового обзора (FM и HM)
• Сканирующая камера с коаксиальной подсветкой (HM)
• Совместимость вакуумных захватов с захватами YS-серии (тип 30х или 31х)

Технические решения и варианты предлагаемых питателей для автомата YSM 20:

Электронные «интеллектуальные» питатели ZS:

• Возможность замены питателя «на лету»
• Совместимость с YS-серией

Электронные «интеллектуальные» питатели ES:

• Возможность использования на автомате YSM20R

Перемещаемый автоматический питатель из матричных поддонов – тип c-ATS:

• Возможность установки/замены с передней и с задней стороны автомата
• Емкость – 1 магазин (10 поддонов)

Встраиваемый автоматический питатель из матричных поддонов – тип S-ATS:

• Фиксированная установка с передней или с задней стороны автомата
• Емкость – 2 магазина (30 поддонов)

Функция SMART RECOGNITION на автомате YSM20R – быстрое и легкое обучение для распознавания нестандартных/отсутствующих в базе компонентов. Автоматическая расстановка поддерживающих штырей (опционально) – реализуется специальным механическим захватом для установки/снятия.
