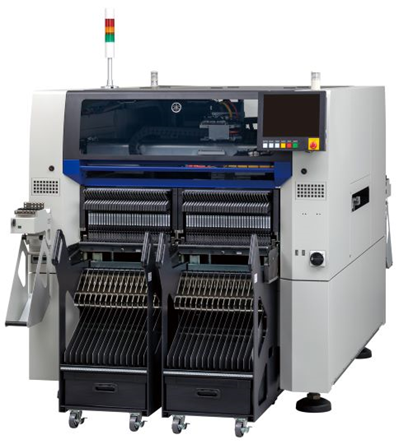

Автомат установки компонентов YRM20, YAMAHA

Спецификации

Высокоскоростная универсальная роторная голова RM

Штоковая голова HM

Насадки (на одну голову)

18

10

Устанавливаемые компоненты

От 0201 до Ш 12 x Д 12 мм, В до 6.5 мм

От 0201 до Ш 55 x Д 100 мм, В до 15 мм

Скорость установки (в высокопроизводительном режиме)

115,000 CPH

78,000 CPH IPC 9850

98,000 CPH

68,000 CPH IPC 9850

Точность установки (в высокоточном режиме)

При работе в оптимальных условиях: ± 0.025 мм, Cpk S 1.0

Количество типов компонентов

При пакетной замене питателей: макс. 128 типов = 32 питателей x 4 (приведено к 8 мм ленточным питателям)

Размеры PCB

Спецификации для двух-стадийной установки

1 PCB конвейер: от Д 810 x Ш 510 мм до Д 50 x Ш 50 мм

2 PCB конвейер: от Д 380 x Ш 510 мм до L 50 x W 50 мм

Электропитание

3-фазное, AC 200 /208 /220 /240 /380 /400 /416 В ± 10 %, 50 / 60 Гц

Подача сжатого воздуха

0.45 МПа или больше, чистый и сухой

Внешние размеры (не считая выступов)

Д 1,374 x Ш 1,948 x В 1,445 мм

Вес

Примерно 2,250 кг (только основной агрегат)
