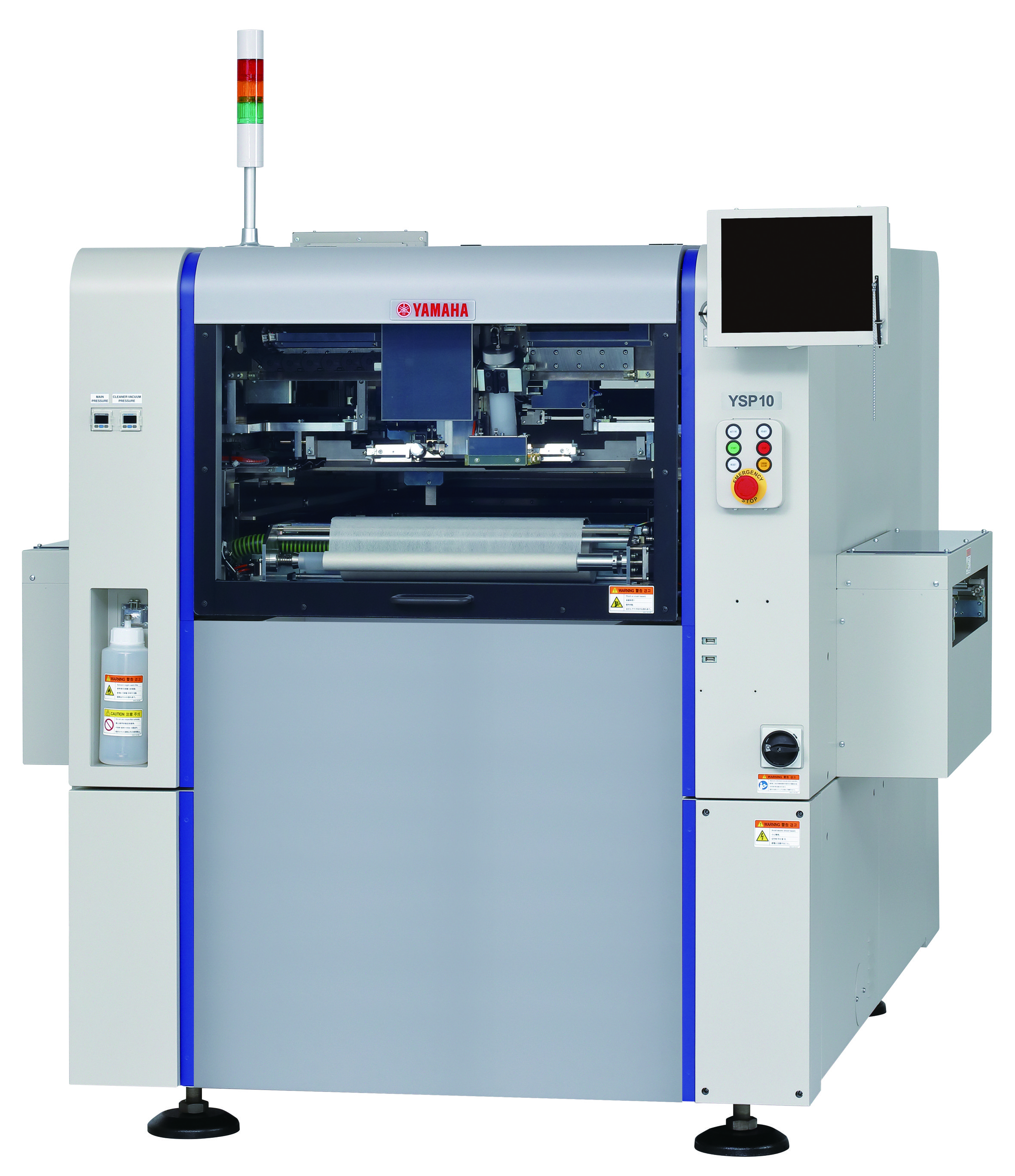

Автоматический принтер трафаретной печати YSP10, YAMAHA

Особенности

• Время цикла на 20% быстрее

• Функция автоматической смены трафарета

• Функция переноса паяльной пасты

• Поддержка более широкого диапазона печатных плат
• Сниженное потребление чистящей бумаги
• Поддержка интеграции с YAMAHA INTELLIGENT FACTORY

В дополнении к существующим системам автоматического мониторинга и контроля параметров печати с измерением высоты валика пасты (PSC), также автоматизирована замена трафарета и функция переноса припоя (данные функции являются опционалом).

Кроме того, время цикла (включая очистку трафарета) было улучшено на 20% по сравнению с предыдущими моделями, что делает его заслуженным лидером в области скорости трафаретной печати.

Другие усовершенствования включают в себя совместимость с более широким диапазоном размеров печатных плат и новой чистящей головкой, обеспечивающей значительное снижение объема потребления чистящей бумаги.

Дополнительный функционал:

• Функция автоматической смены поддерживающих пинов (опция)
• Функция автоматической смены трафарета (опция)
• Функция переноса паяльной пасты (опция)

Оборудование готово к интеграции и работе в рамках программно-аппаратного комплекса YAMAHA INTELLIGENT FACTORY.

• Единая информационная среда для управления монтажно-сборочным производством.
• Реальная обратная связь между каждой единицей оборудования.

Технические характеристики

Размеры печатных плат	510 x 510 от 50 x 50 мм (опционально: 610 x 510 мм)
Тип головы	3S голова (опционально: двойной ракель)
Точность печати	(6σ): ±0.01 мм
Скорость печати	10 секунд (стандартная печать: оптимальные условия Yamaha Motor, включая время транспортировки печатной платы и время печати) 12 секунд (включая очистку: оптимальные условия Yamaha Motor, включая время транспортировки печатной платы и время печати)
Размеры рамки трафарета (Д х Ш)	750 x 750 мм 736 x 736 мм (29”) 750 x 650 мм 650 x 550 мм 584 x 584 мм (23”) Универсальный держатель (опционально)
Источник питания	Однофазный переменный ток 200 – 230В ±20В
Подача воздуха	0,45 МПа или более
Габариты (Д х Ш х В)	1 640 x 1 990 x 1 525 мм
Вес	1700 кг
