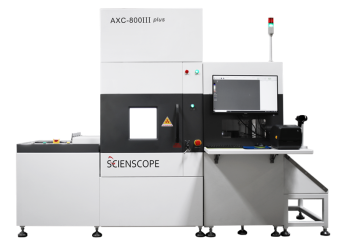

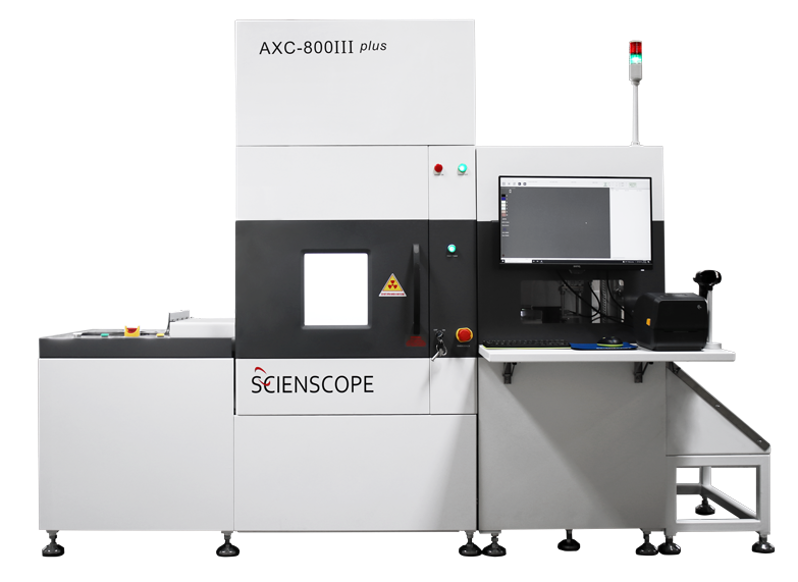

Рентгеновская система автоматического подсчета компонентов AXC-800 III PLUS

Особенности

• Быстрый, интуитивно понятный, удобный программный интерфейс с точностью 99,9%
• Автоматическая конвейерная загрузка 7” катушек (до 4 шт одновременно)
• Одновременное с подсчетом сканирование штрих-кодов, отсутствие путаницы со штрих-кодами
• Датчик удаления катушки для обеспечения автоматической печати этикеток
• Автоматическая печать и нанесение этикеток на катушки
• Возможность обмена данными с MES системой или системами автоматического хранения компонентов и перекодировки катушек
• Сканирование до 4-х 7” катушек одновременно
• Сканирование 13“ или 15” катушек
• Сканирование лотков JEDEC и подсчет шариков в BGA корпусах
• Сканирование неплотно или плотно намотанных компонентов
• Сканирование внутри пакетов ESD
• Встроенная библиотека компонентов для их автоматического распознавания
• Небольшая занимаемая площадь
• Промышленный ПК : Microsoft Windows 10

Отмеченная наградами система Scienscope AXC-800III PLUS — это третье поколение революционных рентгеновских счетчиков компонентов. Используя современную рентгеновскую технологию и алгоритм искусственного интеллекта, AXC-800III PLUS получает изображения компонентов внутри катушек и использует искусственный интеллект для подсчета их количества. AXC-800 III PLUS может подсчитывать компоненты с размером от 01005 МЕНЕЕ ЧЕМ ЗА ДВЕ секунды на катушку и с точностью свыше 99,9%. Запатентованный оптический сканер штрих-кодов Scienscope одновременно с подсчетом компонентов считывает штрих-коды и текстовую информацию с этикеток. Результаты могут быть загружены в MES систему в режиме реального времени, новая этикетка генерируется и распечатывается автоматически во время извлечения катушек из системы.

Scienscope X-800 III PLUS позволяет управлять запасами и подсчитывать компоненты быстрее, точнее и проще, чем когда-либо прежде. Новая модель поставляется с конвейером и устройством для нанесения этикеток, что обеспечивает одновременную загрузку, подсчет и нанесение этикеток, а также сокращает цикл до одной трети времени и устраняет неправильное нанесение этикеток. Просто поместите катушки в систему, и отсчет начнется автоматически. Счетчик компонентов AXC-800 III PLUS является на данный момент самым быстрым в мире!

Технические характеристики

Совместимые размеры катушек	(1-4 шт.) 7" катушки, (1 шт.) 13 или 15" катушки с максимальной высотой 74 мм.
Минимальный размер компонентов	01005"
Точность счета	>99.9%
Время цикла (включая время сканирования штрих-кода):	1 шт. 7-дюймовая катушка примерно 7 секунд, 4 шт. 7 " катушек примерно 16 секунд и 13 "-15" катушки примерно 10 секунд на 1 катушку
Типы инспекций	Компоненты SMT-и TH, Стандартные катушки диаметром до 15 ", нарезанные полоски, антистатические пакеты, JEDEC поддоны и подсчет выводов BGA.
Загрузка катушек	Автоматическая, конвейерная (катушки 7”) Ручная (катушки 10-15”)
Встроенный считыватель штрих-кода	программный интерфейс для 1D / 2D внутренняя камера сканирования штрих-кода
Печать этикеток	программный интерфейс для автоматической печати этикеток печать штрих-кодов / результатов подсчета компонентов, текста, картинок с логотипами
Нанесение этикеток	Автоматическое, манипулятор
Рентгеновская трубка	Закрытого типа, 50 кВ
Плоскопанельный детектор	17”x17”, разрешение 3072x3072 пикселей
Размеры (ШхГхВ)	1600 мм x 1117 мм x 2057 мм
Вес	750 кг
Электропитание	110-220 В переменного тока 50/60 Гц 0,8 кВт
