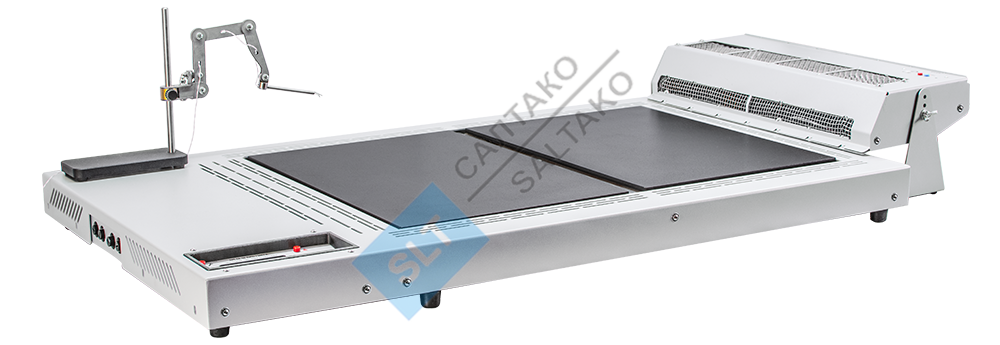

Термостол НП 54-36 ПРО /МЕГА/ комплект «ОПТИМУМ»

Термостол НП 54-36 ПРО /МЕГА/ с рабочей областью 540 х 365 мм, для ремонта, прототипирования, мелкосерийной сборки самых больших плат.

Встроенный терморегулятор, моноблочная конструкция, двухзонная рабочая поверхность.

 В комплект входит воздушный охладитель для увеличения производительности и скорости работы, а так же, для увеличения качества формирования точки кристаллизации припоя:
1) FC-500/Tm – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер).


Эта модель может оснащаться дополнительно активной системой охлаждения, верхним ИК нагревателем на штативе (в том числе для больших чипов), вакуумным пинцетом.

Термостолом НП 54-36 ПРО /МЕГА/ можно заменить стандартный стол в ИК станциях ИК-650 ПРО.
Не придется изменять термопрофили и корректировать настройки.

Если дополнить комплект большим верхним нагревателем ИКВ/Л-100 с зоной ИК излучения 96 х 96 мм для пайки чипов BGA экстремальных типоразмеров, то получится уникальная станция в комплектации ИК-650 МЕГА.

Мощность нагревателя [Вт]: до 6000 Вт (2 х 2800 номинально)

Удельная мощность нагревателя [кВт/м2]: 29

Диапазон рабочих температур [°С]: 50 – 350

Стабильность поддержания температуры на спокойном воздухе без нагрузки объектами нагрева [°С] (в точках установки термодатчиков с внутренней стороны нагревателя): ± 2

Равномерность распределения температурного поля по поверхности нагрева (на спокойном воздухе без нагрузки объектами нагрева, без учета зоны периметра нагревателя) [°С]: ±5 (при 200 °С)

Габариты зоны нагрева [мм]: суммарно 540 х 365 ±5 (2 зоны 365 х 260 ±5)

Число зон нагрева: 2

Диапазон волн ИК излучения [мкм]: 2-10

Габариты корпуса [мм] (без учета кабельного ввода и кабелей): 810 х 490 х 65 ±10

Масса прибора [кг], не более: 20 ±1

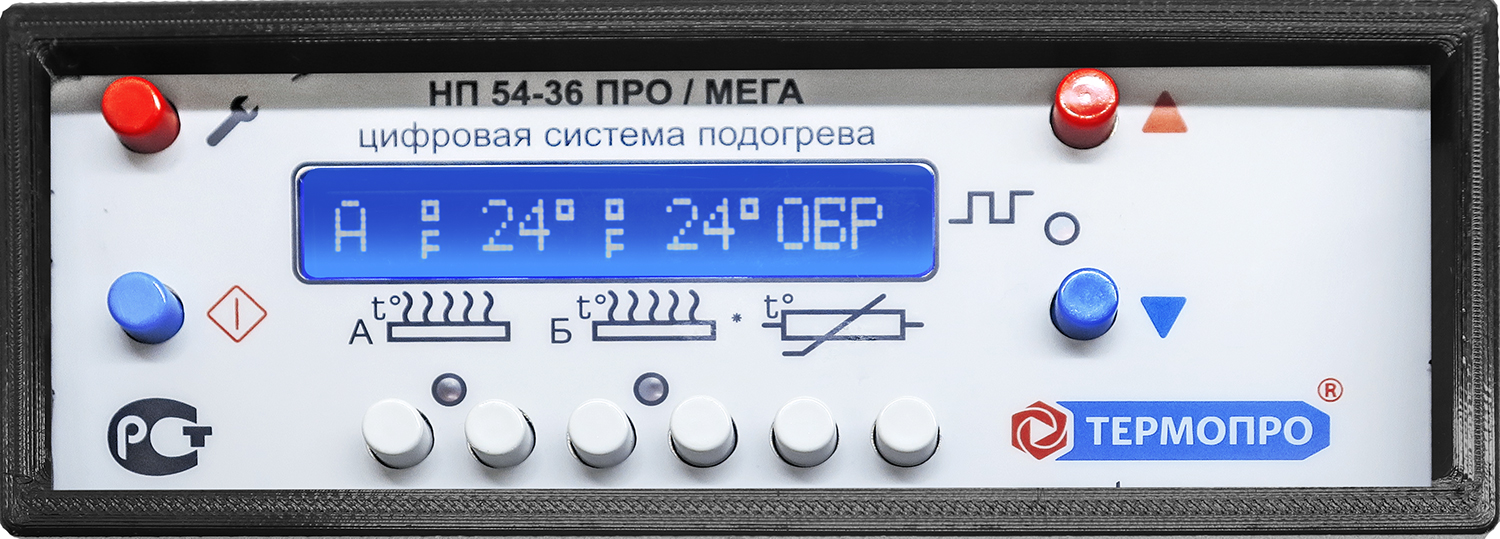

Технические характеристики встроенного цифрового регулятора температуры:

Число независимых каналов регулировки температуры [шт.]: 2
Максимальная мощность подключенной нагрузки [Вт]: до 6000 Вт (2 х 2800 номинально)
Диапазон регулирования температуры стабилизации [°C]: 50-350
Дискретность изменения температуры стабилизации[°C]: ±1
Точность поддержания температуры стабилизации на спокойном воздухе без нагрузки объектами нагрева [°С] (в точках установки термодатчиков с внутренней стороны нагревателя): не хуже ± 2 (при 300°C)
Блок памяти записи температуры стабилизации: 2канала по 6 ячеек
Коррекция показаний температуры рабочей поверхности Т[°C] по отношению к температуре термодатчиков с внутренней стороны нагревателя t[°C]: T= t - t/32
Наличие дополнительного внешнего канала измерения температуры индикаторного типа : да
Диапазон измерения температур (доп. канал) [°C]:-70°/+500°C
Допустимый диапазон измерения температур доп. канала [°C] при использовании штатных термодатчиков типа ТД-1000: -40 / +250 рекомендуемый, до 350 кратковременный без касания проводов датчика нагретых поверхностей
Основная погрешность измерения температуры [°C] в диапазоне: -40°С /350°С: не хуже ± 2°С
Габариты термодатчика [мм]: 4 х 2 х 0.5, либо 2 х 2 х 0.5
Отработка термопрофиля: наличие
2 режима отработки термопрофиля:
А) прямая отработка термопрофиля на нагревателе;
Б) отработка термопрофиля в режиме обратной связи по показаниям термодатчика установленного на объекте нагрева: наличие


Технические характеристики FC-500/Tm:

• Габариты Д х Ш х В – 440х180х140мм
• Ширина воздушного потока - 360мм
• Номинальное напряжение питания - ~220-230В / 50-60Гц
• Максимальный расход воздуха – 3м3/мин
• Режим работы - Непрерывный или кратковременный
• Управление скоростью потока – кнопками или программное
• Средний уровень шума - не более 44 дБа

Комплектация:
• Термостол НП 54-36 ПРО /МЕГА/

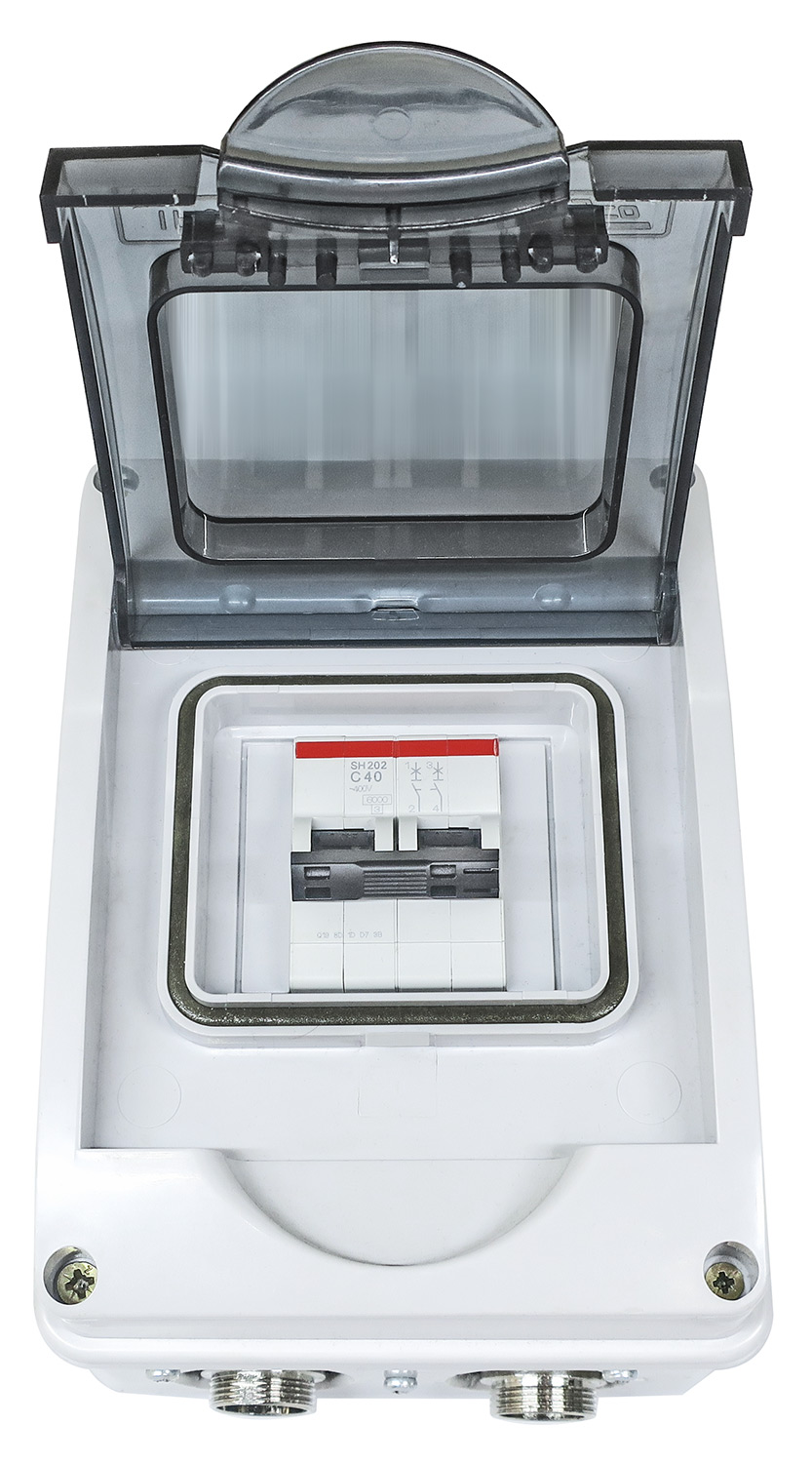

• Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
• Розетка 3-х полюсная 32А 250В
• Шнур USB
• Предохранитель 10А 4шт.
• Техпаспорт с гарантийным талоном
• Термодатчик ТД-1000/1,5 (1,5 метра) для термостолов: 1 к-т
• Фторопластовые стойки ФСК-15: 1 к-т
• Фторопластовые стойки ФСМ-15: 1 к-т
• Шарнирный прижим модернизированный ПДШ-300 М для надежного крепления датчика
• Держатель плат магнитный
• Транспортировочный ящик
• FC-500/Tm – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер)

Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
