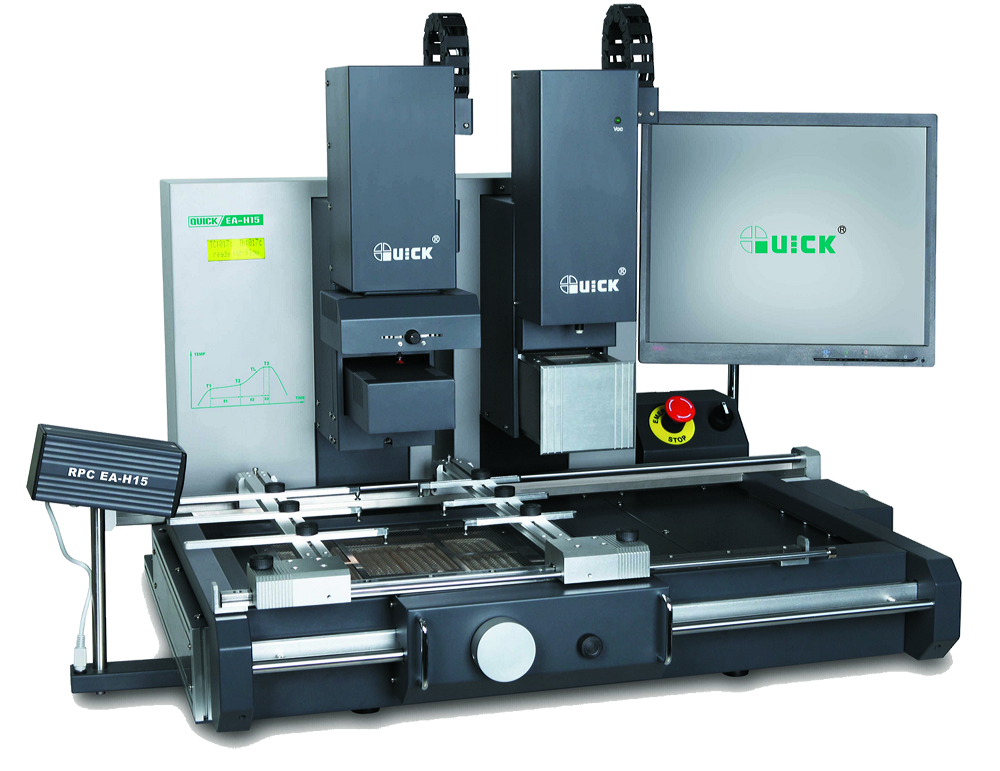

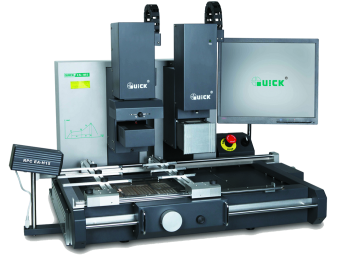

Инфракрасный паяльно-ремонтный комплекс BGA QUICK EA-H15

QUICK EA-H15 - паяльно-ремонтный комплекс повышенной мощности для пайки и выпаивания различных компонентов, выполненный в интегрированной конструкции. Комплекс является обновленной версией комплекса QUICK BGA2015 и состоит из инфракрасной ремонтной станции QUICK IR EA-H15, лазерной системы высокоточного монтажа QUICK PL EA-H15, камеры визуализации QUICK RPC EA-H15.

Особенности инфракрасного паяльно-ремонтного комплекса QUICK EA-H15

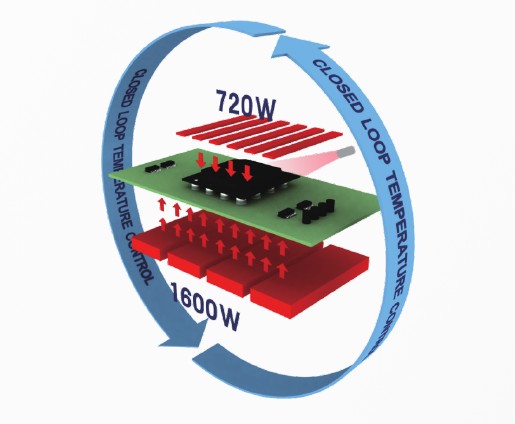

1. Для определения температуры поверхности корпуса BGA используется инфракрасный датчик. Таким образом осуществляется регулирование в замкнутом цикле и равномерное распределение тепла.
2. Устройство прецизионной установки микросхем серии PL разработано с двухцветными оптическими линзами, обеспечивающими хорошую координацию шарикового вывода из припоя и площадки.
3. Паяльно-ремонтный комплекс соединяется с компьютером с помощью программного обеспечения IRSoft для записи и анализа процессов обработки, а также формирования линейного графика для производства.

Купить паяльно-ремонтный комплекс QUICK EA-H15 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

QUICK EA-H15 - паяльно-ремонтный комплекс повышенной мощности для пайки и выпаивания различных компонентов, выполненный в интегрированной конструкции. Комплекс является обновленной версией комплекса QUICK BGA2015 и состоит из инфракрасной ремонтной станции QUICK IR EA-H15, лазерной системы высокоточного монтажа QUICK PL EA-H15, камеры визуализации QUICK RPC EA-H15.

Инфракрасная ремонтная паяльная станция QUICK EA-H15

Мощность	2600 Вт (макс.)
Мощность нижнего ИК-излучателя	1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель)
	2000 Вт (500 Вт×4, длинноволновые инфракрасные нагревательные трубки, дополнительно)
Мощность верхнего ИК-излучателя	720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм)
Апертура верхнего ИК-излучателя	20-60 мм (регулирование по осям X, Y)
Размеры нижнего ИК-излучателя	260×260 мм
Максимальный размер печатной платы	390×420 мм
Интерфейс	USB (соединение с ПК)
Температурный датчик	Бесконтактный инфракрасный
Вес инфракрасного паяльно-ремонтного комплекса QUICK EA-H15	Около 75 кг
Размеры инфракрасного паяльно-ремонтного комплекса QUICK EA-H15 (Д×Ш×В)	850×720×730 мм

Устройство прецизионной установки микросхем серии PL

Камера	Увеличение: 22×10 раз, 12 В/300 мА; горизонтальное расширение: 480 линий, формат PAL
Размеры линзы	50×50 мм
Размер BGA компонентов	2×2-60×60(мм)
Выходной видеосигнал	Видео сигнал

Камера визуализации процесса RPC

Камера визуализации RPC	Увеличение: 22×10 раз
	Горизонтальное расширение: 480 линий
	Формат PAL
