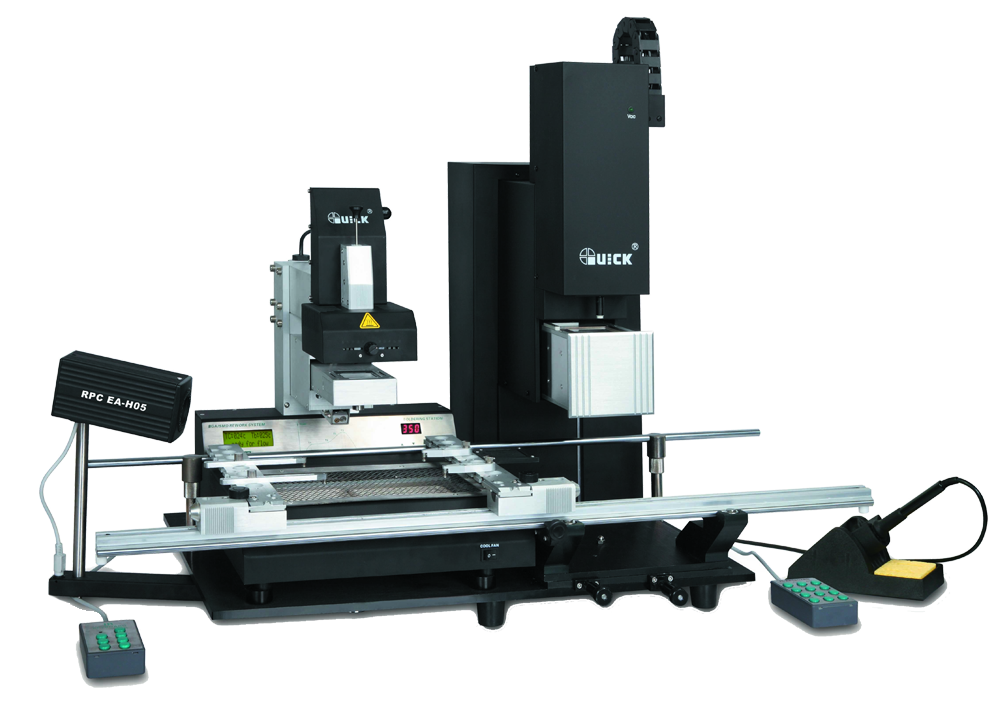

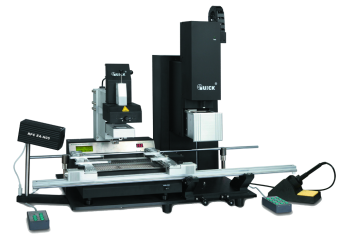

Инфракрасный паяльно-ремонтный комплекс BGA QUICK EA-H05

QUICK EA-H05 - инфракрасный паяльно-ремонтный комплекс для пайки и выпаивания компонентов, выполненных в корпусах для поверхностного монтажа. Комплекс оборудован микропроцессорным контролем и использует инфракрасную сенсорную технологию для точного задания и контроля процесса пайки.
Паяльно-ремонтный комплекс QUICK EA-H05 состоит из инфракрасной ремонтной станции и системы высокоточного монтажа. Для наблюдения за пайкой в состав комплекса входит камера визуализации процесса QUICK RPC EA-H05, снабженная мощным кольцевым источником света. Контроль за процессом нагрева и охлаждения осуществляется при помощи бесконтактного инфракрасного датчика, что обеспечивает точное соблюдение режима оптимальной температуры пайки. Для защиты смежных компонентов от перегрева в инфракрасном нагревателе установлена регулируемая апертура.
Инфракрасный паяльно-ремонтный комплекс QUICK EA-H05 полностью соответствует технологии высокотемпературной бессвинцовой пайки и пригодна для работы с платами, обладающими большой теплоемкостью.
Инфракрасный паяльно-ремонтный комплекс QUICK EA-H05 является обновлением полной комбинации паяльного комплекса QUICK BGA2005.

Купить паяльно-ремонтный комплекс QUICK EA-H05 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Технические характеристики инфракрасного паяльно-ремонтного комплекса QUICK EA-H05


Инфракрасная ремонтная паяльная станция

Мощность	1600 Вт (макс.)
Мощность нижнего ИК-излучателя	1600 Вт (400 Вт×2, длинноволновый инфракрасный нагреватель)
Мощность верхнего ИК-излучателя	720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм)
Апертура верхнего ИК-излучателя	20-60 мм (регулирование по осям X, Y)
Размеры нижнего ИК-излучателя	135×250 мм
Максимальный размер печатной платы	400×400 мм
Интерфейс	RS-232C (соединение с ПК)
Температурный датчик	Бесконтактный инфракрасный
Вес	Около 35 кг
Размеры (Д×Ш×В)	750×500×680 мм

Устройство прецизионной установки микросхем серии PL

Камера	Увеличение: 22×10 раз, 12 В/300 мА; горизонтальное расширение: 480 линий, формат PAL
Размеры линзы	50×50 мм
Размер BGA компонентов	2×2-60×60(мм)
Выходной видеосигнал	Видео сигнал

Камера визуализации процесса RPC

Камера визуализации RPC	Увеличение: 22×10 раз
	Горизонтальное расширение: 480 линий
	Формат PAL

Вспомогательная паяльная станция

Мощность

90 Вт

*Примечание: Монитор не входит в комплект данной станции. В зависимости от практических требований клиенты могут приобрести его дополнительно.
