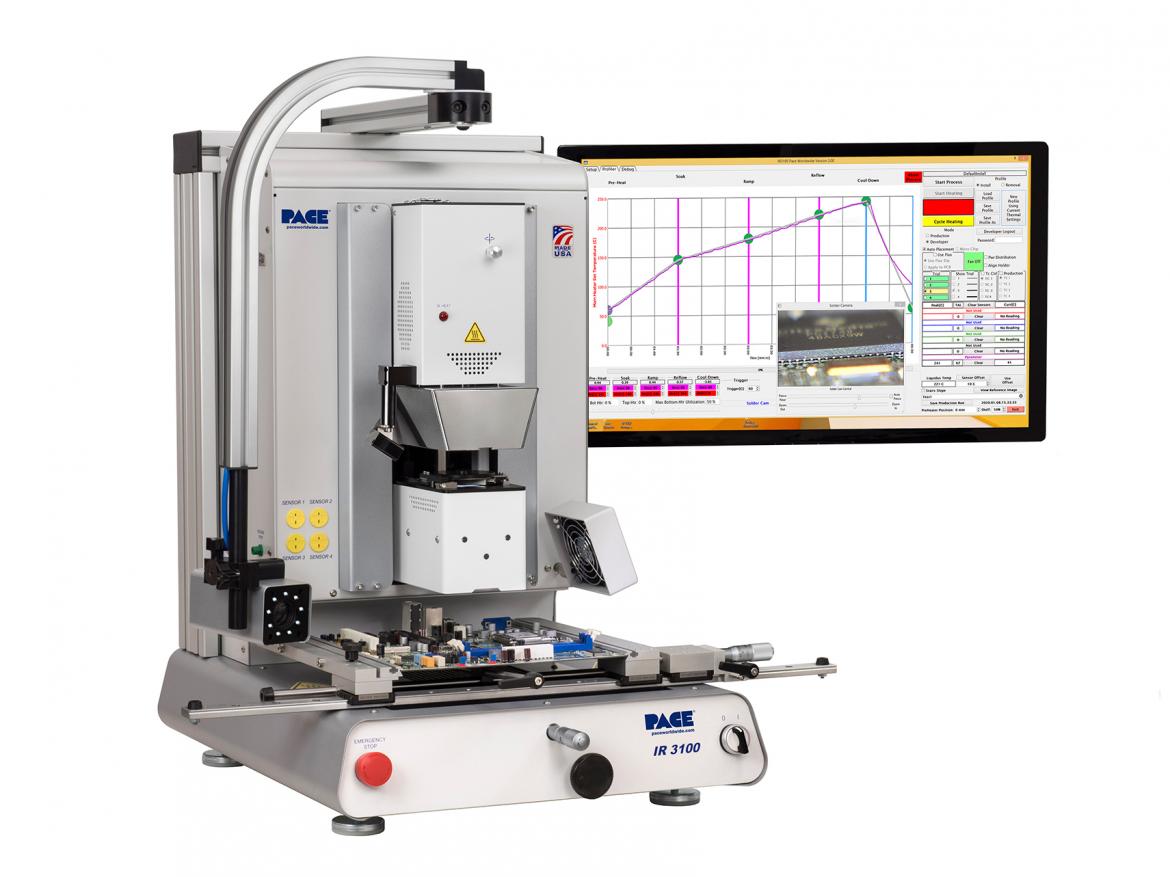

Инфракрасная ремонтная станция IR3100 BGA

Расширенные возможности

• Возможность сверхвысокой точности размещения: Моторизованная головка оплавления приводится в действие усовершенствованной системой шагового двигателя, обеспечивающей плавное, высокоточное, повторяемое движение без смещения, что обеспечивает мягкую посадку компонентов и точность размещения 28 мкм (0,0011 дюйма).

• Высокочувствительный вакуумный захват: новая конструкция вакуумного захвата отличается большей прочностью, использует оптический датчик, сбалансированный противовес и прецизионные высокотемпературные линейные шарикоподшипники для максимальной точности и чувствительности при размещении и захвате.

• Камера оплавления Sodr-Cam: Предоставляемая камера Sodr-Cam позволяет оператору контролировать весь процесс оплавления, включая точный момент плавления припоя.

• Регулируемый по высоте нижний предварительный нагреватель: Мощный (1000 Вт) инфракрасный предварительный нагреватель регулируется по высоте от стандартного до 38 мм (1,5 дюйма) ближе к печатной плате для самых сложных плат с высокой тепловой массой.

• Система оптического выравнивания высокой четкости: в автоматизированной системе наложения изображений используется светоделительная призма, светодиоды высокой интенсивности для бестеневого освещения и новая камера высокого разрешения 1080p для легкой юстировки.

• Quad-Field Imaging для BGA с большим/мелким шагом: позволяет просматривать до четырех углов крупного компонента (и его площадок) при большом увеличении, обеспечивая идеальное выравнивание BGA больших размеров или QFP с малым шагом.

• Встроенная опорная палочка для платы: предотвращает деформацию или провисание во время оплавления, легко регулируется, чтобы очистить нижнюю часть печатной платы, и легко снимается, когда не используется.

• График распределения мощности: обеспечивает графический анализ выходной мощности верхнего нагревателя в каждой зоне, помогая разработчику внести необходимые коррективы либо в коэффициент использования нижнего нагревателя, либо в скорость линейного изменения, чтобы максимизировать тепловые характеристики.

• Смещение датчика: позволяет разработчику легко сопоставить показания температуры пирометра с фактической температурой припоя.

Бесконтактный ИК-пирометр: Бесконтактный ИК-пирометр с обратной связью отслеживает и контролирует скорость линейного изменения и температуру компонента в режиме реального времени, контролируя мощность верхнего и нижнего нагревателей на протяжении всего процесса нагрева.
