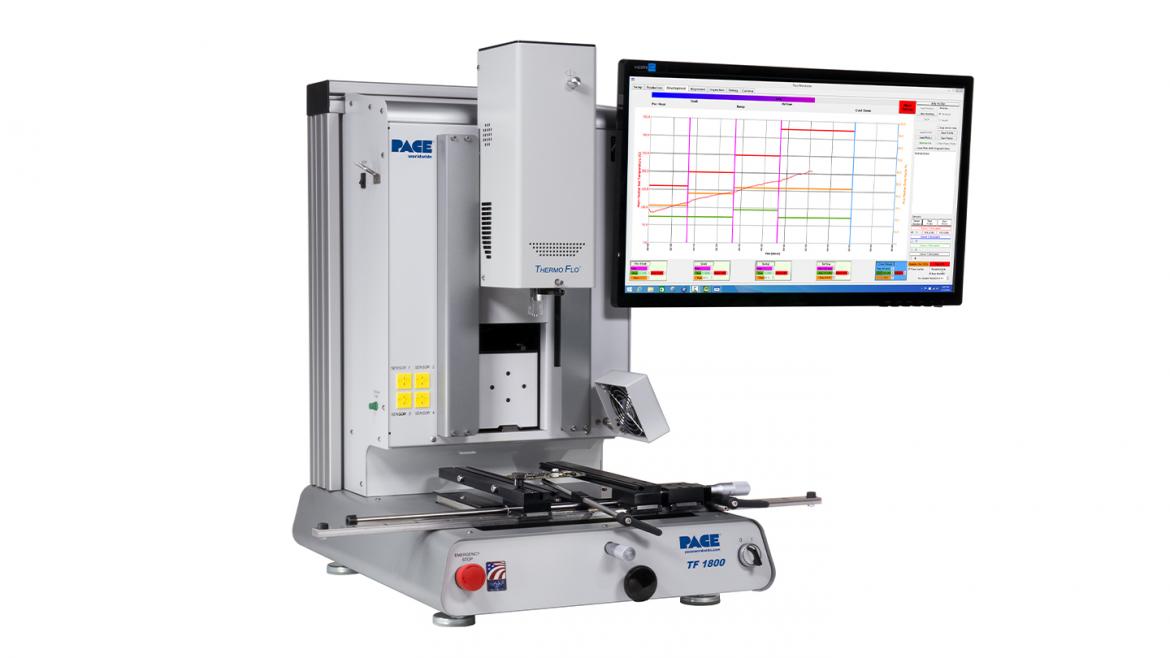

Паяльная система TF1800 BGA и SMD

Традиционная технология нагрева катушки сопротивления десятилетиями успешно использовалась на конвективных ремонтных станциях для установки и удаления различных компонентов BGA, QFN, CSP, CGA, PoP, Flip Chip, 0201 и других компонентов с нижней клеммой. Однако сегодняшние платы с чрезвычайно высокой теплоемкостью, компоненты со сверхмелким шагом и сложные условия производственной переделки требуют большего контроля процесса, тепловых характеристик и более высокой производительности, чем когда-либо прежде.

Откройте для себя ремонтную систему PACE TF 1800 BGA/SMD. Благодаря новаторской запатентованной технологии индуктивно-конвекционного нагрева верхний нагреватель TF 1800 достигает заданной температуры за считанные секунды для безопасного и быстрого оплавления паяных соединений практически при установке или удалении компонентов.

Верхний боковой нагреватель: быстрый нагрев - быстрое охлаждение

Индуктивно-конвекционный нагреватель PACE легко превосходит конкурирующие нагреватели, в которых используется стандартная технология принудительной конвекции воздуха, мгновенно достигая заданной температуры, примерно в 4 раза быстрее, чем конкурентные нагреватели. В отличие от обычных нагревателей, температура TF 1800 сразу же падает до температуры значительно ниже температуры расплава припоя, когда нагреватель обесточен (результаты показаны для нагревателя TF 1800).

Как работает индукционно-конвекционный нагрев

Запатентованная технология индуктивно-конвекционного нагрева TF 1800 обеспечивает максимальную теплоотдачу благодаря способности мгновенно нагревать и охлаждать воздух, который он подает на работу.

1.) Воздух сначала предварительно нагревается во внешней камере нагревателя, поскольку он циклонически движется вокруг индукционной катушки, прежде чем попасть во внутреннюю камеру. 2.) После входа во внутреннюю камеру предварительно нагретый воздух затем нагревается до заданной температуры посредством высокоэффективного процесса теплопередачи в индукционном поле под напряжением. 3.) Во время активного охлаждения индукционная катушка обесточивается, и TF 1800 обеспечивает быстрое контролируемое активное охлаждение компонента и печатной платы непосредственно через сопло, устраняя риск чрезмерного роста интерметаллидов и обеспечивая высочайшее качество паяных соединений.

Мощная, энергоэффективная производительность

Технология индуктивно-конвекционного нагрева TF 1800 обеспечивает всю мощность, необходимую для решения самых сложных печатных плат с высокой тепловой массой, доступных сегодня. Тем не менее, его высокоэффективная конструкция позволяет потреблять всего лишь часть мощности, необходимой для традиционных технологий обогрева вчерашнего дня.

Расширенные возможности

Возможность сверхвысокой точности размещения

Моторизованная головка оплавления новой конструкции приводится в действие усовершенствованной системой шагового двигателя, которая обеспечивает плавное, высокоточное, повторяемое движение без дрейфа, что обеспечивает мягкую посадку компонентов и точность размещения 28 мкм (0,0011 дюйма).

Высокочувствительный вакуумный захват в сборе

Новая конструкция вакуумного захвата более надежна, в ней используется оптический датчик, сбалансирован противовес и используются прецизионные высокотемпературные линейные шарикоподшипники для обеспечения высочайшей чувствительности при размещении и захвате. В комплекте 7 вакуумных отмычек.

PACE Exclusive Регулируемый по высоте нижний подогреватель

Мощные средне/длинноволновые кварцевые ИК-нагреватели быстрее реагируют благодаря мощности 1000 Вт. Высота подогревателя регулируется от стандартного положения до 38 мм (1,5 дюйма) ближе к печатной плате для самых сложных плат с высокой тепловой массой.

Встроенная палочка для поддержки доски

Инновационная опорная палочка для платы предотвращает деформацию или провисание во время оплавления, легко регулируется, чтобы очистить детали на нижней части печатной платы, и легко снимается, когда не используется.

Оптическая система юстировки высокого разрешения

Автоматизированная система Vision Overlay использует светоделительную призму для одновременного просмотра контактных площадок и шариков печатных плат, светодиоды высокой интенсивности для бестеневого освещения и новую камеру высокого разрешения 1080p для простого выравнивания любого компонента.

Четкие и четкие изображения для выравнивания компонентов

В системе Vision Overlay высокого разрешения используются яркие белые светодиоды с независимой регулировкой интенсивности и возможностью 240-кратного увеличения для точного различения контактных площадок и шариков припоя или выводов.

Quad-Field Imaging для BGA с большим/мелким шагом

Quad-Field Imaging позволяет просматривать до четырех углов крупного компонента (и его контактных площадок) с большим увеличением, обеспечивая идеальное выравнивание негабаритных BGA или QFP с мелким шагом.

Программный пакет четвертого поколения

Недавно разработанное программное обеспечение на базе Windows предоставляет простой графический интерфейс с интуитивно понятной настройкой и профилированием, настройкой профиля на лету, неограниченным хранилищем профилей и многим другим.
