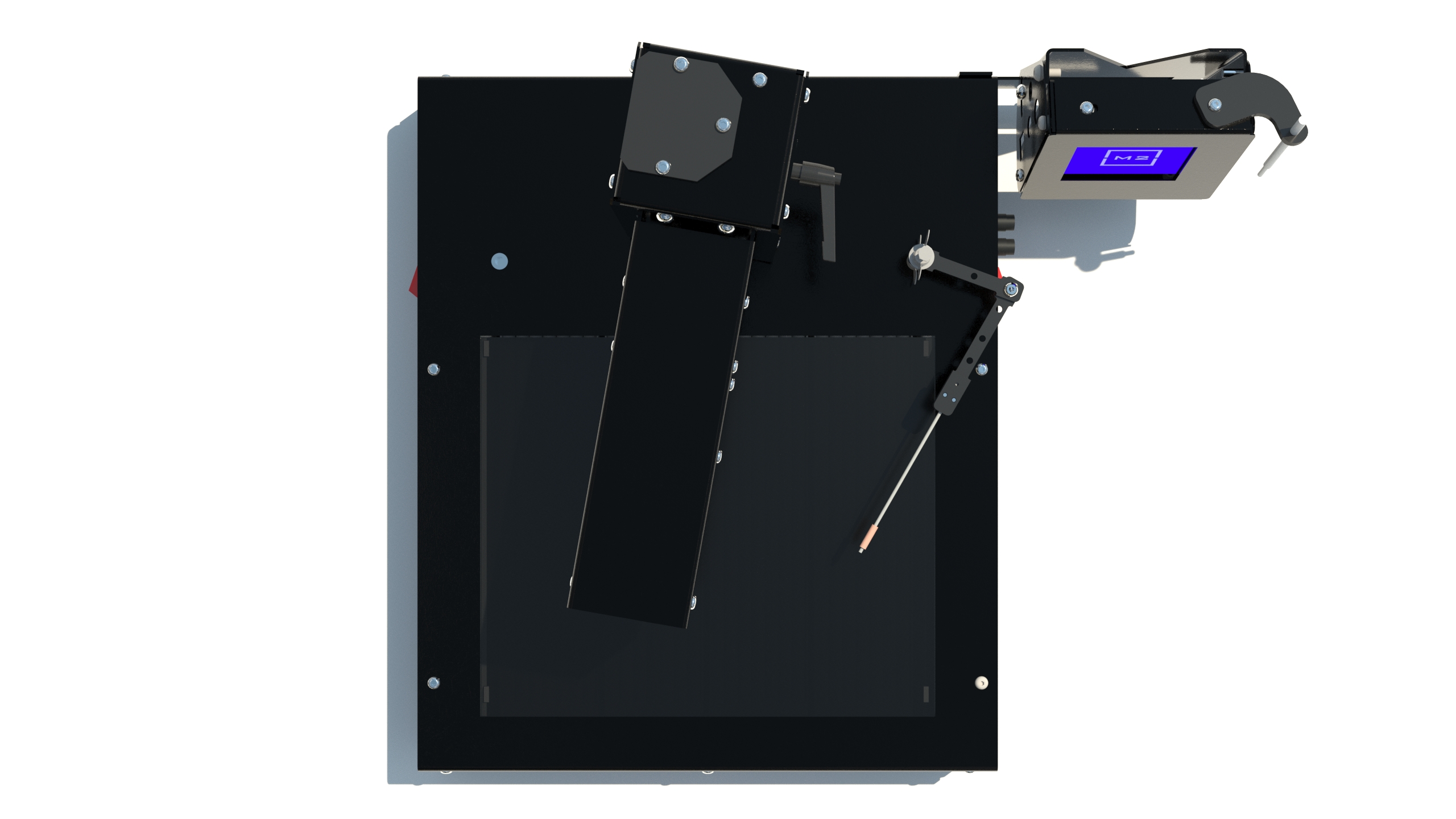

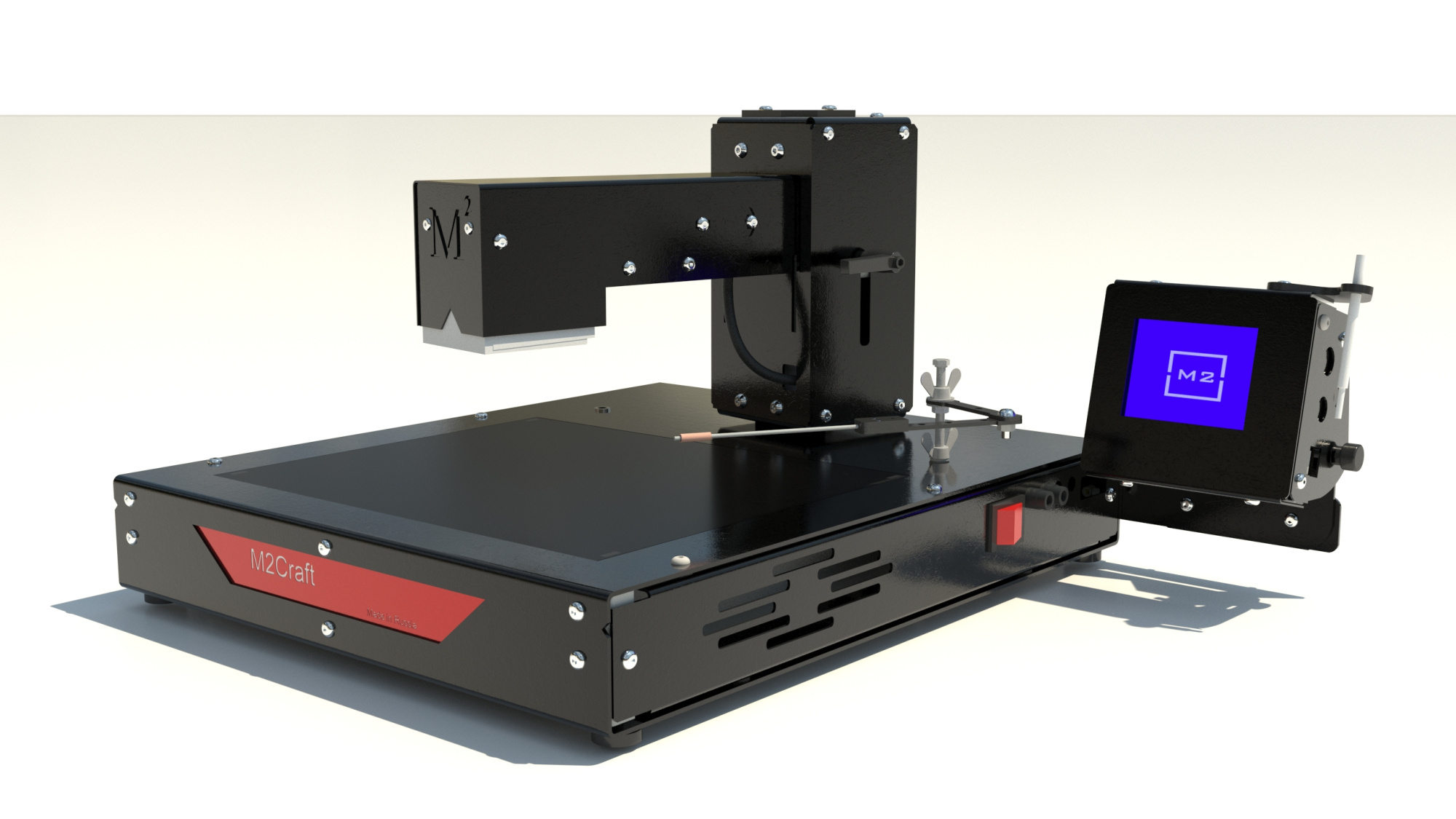

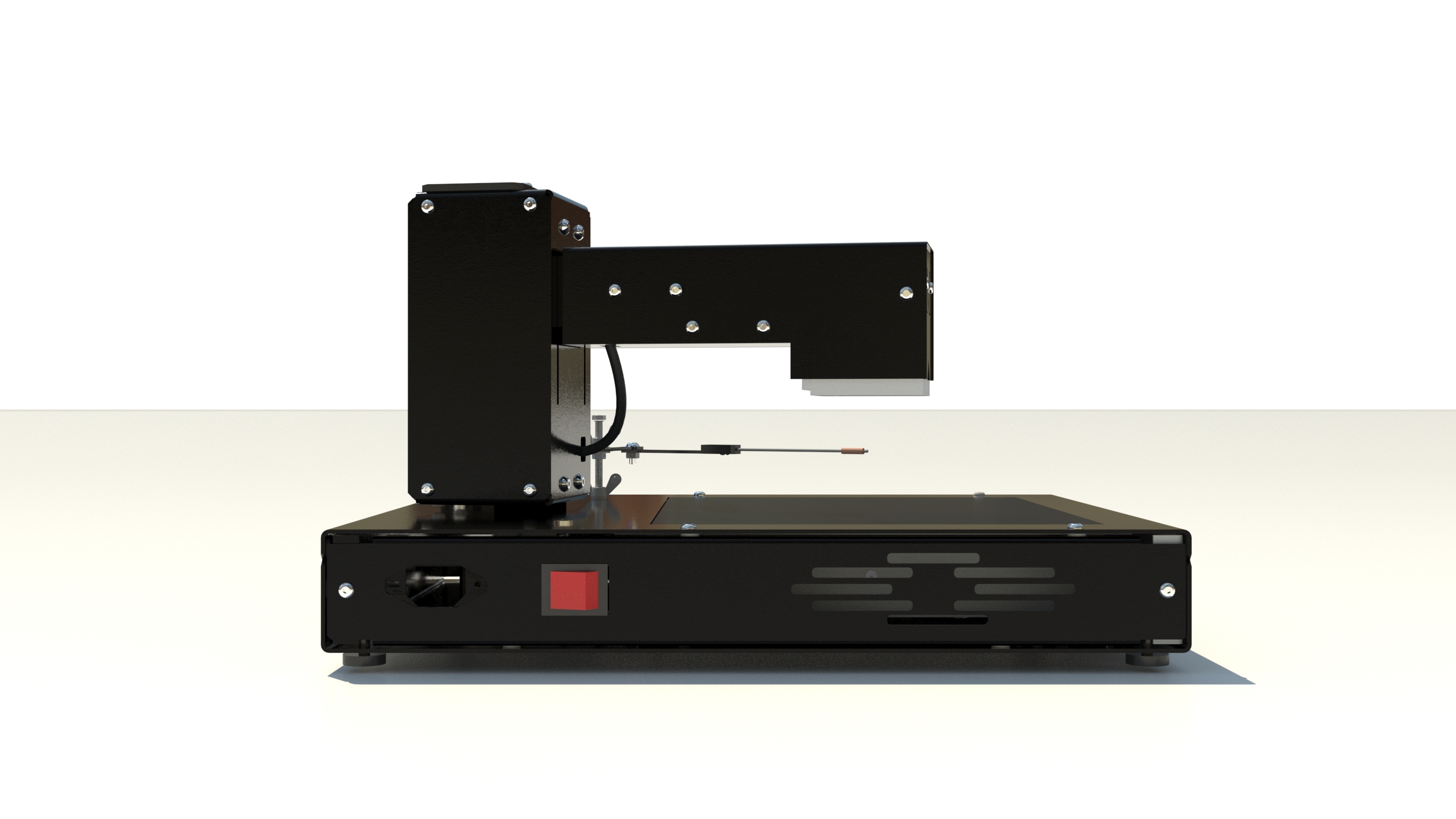

ИК паяльная станция M2Craft 5.0

Данная модель паяльного оборудования прежде всего предназначена для небольших и средних сервисных центров. Модель бюджетна. Но при невысокой цене обладает всеми возможностями пайки. Фактически можно работать с подавляющим большинством электронных плат ноутбуков, компьютеров, игровых приставок, планшетов, сотовых телефонов и похожего оборудования. Имеется возможность в случае необходимости отключать две из кварцевых кассет тем самым уменьшая площадь нижнего нагревателя, что бывает нужным при пайке плат небольшого размера.

Управление станцией осуществляется с помощью контроллера собственной разработки M2Craft. Программа управления разрабатывалась с учетом опыта реальной пайки БГА микросхем в условиях сервисного центра. Само управление основано на простых алгоритмах настройки профиля. Настройки пред нагрева, нагрева и непосредственно пайки. Все меню выполнено на русском языке. Перемещение по меню осуществляется посредством сенсорной панели. Имеются предустановленные общие профили для пайки свинец и без свинец содержащих припоев. Все это дает возможность без дополнительного обучения непосредственно приступить к выполнению паяльных работ. Обновление программного обеспечения контроллера (прошивки) осуществляется посредством подключения к компьютеру через USB кабель.

Контроллер управления

Контроллер управления станцией дает возможность использования ее в нескольких режимах. Режимы работы могут меняться в зависимости от версии прошивки контроллера. Три основных режима присутствую всегда — РЕЖИМ СТАНЦИЯ, РЕЖИМ НИЖНЕГО НАГРЕВАТЕЛЯ, РЕЖИМ ВЕРХНЕГО НАГРЕВАТЕЛЯ. Это основные режимы. В качестве дополнительных могут использоваться режимы — РЕБОЛЛИНГ, СУШКА ПЛАТ, СУШКА МИКРОСХЕМ. Возможно по мере улучшения прошивки добавление новых режимов. По данным вопросам и пожеланиям просьба обращаться непосредственно в нашу сервисную службу — Обращение в сервис. Нами ведется работа по увеличению функционала и возможностей наших контроллеров.

Нижний нагреватель

В качестве нагревательных элементов мы используем — КВАРЦЕВЫЕ КАССЕТЫ. Кварцевый нагреватель это НЕ кварцевая лампа. Устройство кварцевого нагревателя — это кварцевая трубка с уложенной внутри нагревательной спиралью. Фактически моментальная отдача тепла через кварцевое стекло и кварц отлично проводит инфракрасное излучение. Лампы — это совершенно другая технология. В кварцевых нагревателях как таковое световое излучение минимально. Никакого воздействия на глаза понятно нет, только инфракрасное излучение. Длинна волны ИК излучения — 2-10 мкм. В данной модели для нижнего подогрева используется 4 больших кварцевые кассеты установленные единым блоком. В центральной кассете установлен термодатчик К-типа. Датчик встроен непосредственно в нагреватель. Общая мощность нижнего нагревателя 1600 ВАТТ. Максимальная температура нагрева около 500 градусов Цельсия. Сверху кварцевые кассеты закрыты темной термостойкой керамикой толщиной 4 мм и специальным внутренним рифлением. С учетом этого максимальная температура непосредственно поверхности была нами достигнута в ходе экспериментов на уровне 300 градусов. Что более чем достаточно для проведения паяльных работ. Размер активной площади нижнего нагревателя — 260Х235 мм. Данный размер позволяет без проблем работать с подавляющим большинством плат не задумываясь о тонкой настройке профиля.

Верхний нагреватель

Верхний нагреватель представлен кварцевой кассетой с размерами 62Х62 мм. Мощность верхнего нагревателя — 250 ВАТТ. С учетом того , что данный нагреватель имеет корпус из зеркальной нержавейки и соответственно фактически весь поток теплового излучения направляет на паяемую плату достигается высокая степень эффективности. При такой относительно небольшой мощности возможная пайка практически любых микросхем с размерами до 55Х55 мм. Тепловое пятно на плате имеет размер около 70Х70 мм (зависит от высоты подъема головы). Кварцевый элемент позволяет с высокой точностью и без инерционности произвести пайку по любому термопрофилю. Не требуется никакого дополнительного охлаждения. Очень быстрый нагрев и такое же охлаждение. Сам верхний нагреватель перемещается вверх и вниз (опционально с помощью электро-механического привода), а также вокруг своей оси. При необходимости можно заменить верхний нагреватель размером 62Х62 мм на более большой с размером 100Х100 мм. Для замены достаточно открутить несколько винтов. При этом никакого изменения программного обеспечения не требуется. Фактически можно создать простую печь с верхним и нижним нагревателями для пайки небольших плат целиком.

Технические характеристики

Размер нижнего нагревателя – 260Х235 мм.

Мощность нижнего нагревателя – 1600 ВАТТ (1200 ВАТТ – 3 кассеты)

Покрытие – термостойкая темная керамика.

Размер верхнего нагревателя – 62Х62 мм.

Мощность верхнего нагревателя – 250 ВАТТ.

Панель управления сенсорная TFT.

Место на рабочем столе – 355Х440 мм.

Напряжение питания – 220 вольт.

Максимальный ток потребления – 10 Ампер.

Вес 15 кг

Габариты 60 × 40 × 40 см

Привод верхней головы

Ручной привод, Электронный привод

Размер верхнего нагревателя

Размер 100Х100 мм, Размер 62Х62 мм

Внешнее соединение

Комбинированное подключение блютуз+USB, Подключение через USB кабель, Подключение через блютуз

Нижние кассеты

3шт., 4 шт.
