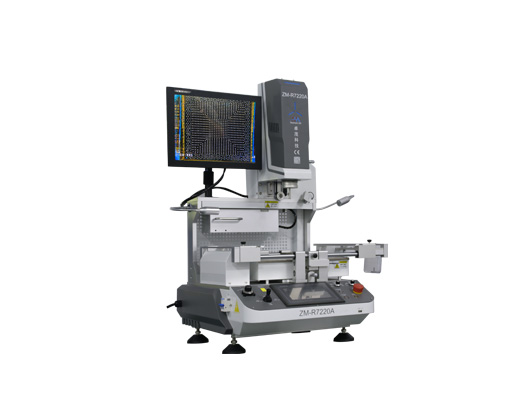

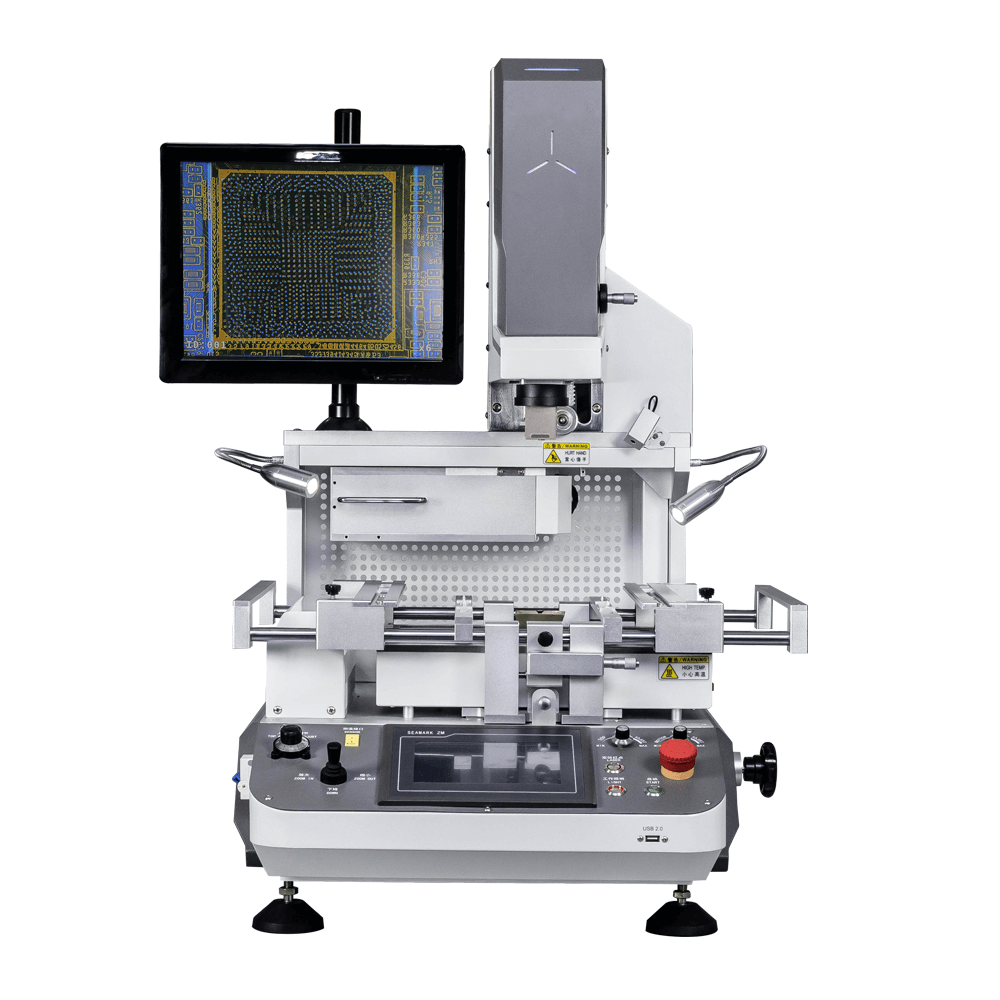

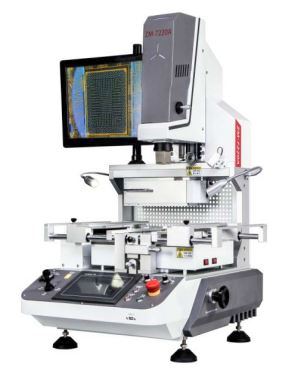

Seamark ZM-R7220A – полуавтоматический ремонтный центр

Seamark ZM-R7220A – полуавтоматический ремонтный центр.

Модель ZM-R7220A – это ремонтный центр с видеоцентровкой, предназначенный для пайки и выпайки компонентов в корпусах BGA, подходит для большинства стандартных применений.

Модель отличается стабильной системой конвекционного подогрева компонента, а также мощным нижним ИК нагревателем, который можно перемещать для лучшей подстройки. Также имеется функция отслеживания температуры в реальном времени с защитой от перегрева.

Для управления ремонтным центром используется сенсорный дисплей с управляющим ПО производителя. Система технического зрения станции использует 15-дюймовый монитор.

Плата располагается на фиксаторе с V-образными пазами, держатель платы регулируется в любом направлении.

Краткие спецификации:

Электропитание	220В 50 Гц
Мощность предварительного нагрева платы	5,3 кВт
Размер ПП	Максимальный – 415 × 370 мм Минимальный – 6 × 6 мм
Размер компонента	Максимальный – 40 × 40 мм Минимальный - 2 × 2 мм
Периметр предварительного нагрева	280 × 380 мм
Цифровой контроль перемещения	По оси Z
Количество датчиков температуры	1 шт.
Система управления	Контроллер с сенсорным дисплеем 7” и монитором технического зрения 15”.
Система технического зрения	Камера 2 MP с системой цифрового изображения и оптическим увеличением, и лазерный указатель.
Поле зрения камеры	50 × 50 мм
Регулировка вакуума	Автоматизированная
Точность монтажа	200 микрон
Контроль температуры	Термопара K-типа (замкнутая петля) Точность поддержания - ±3°C
Система подачи платы	Ручная регулируемая фикстура
Габаритные размеры оборудования	680 (Д) × 640 (Ш) × 960 (В) мм
Вес оборудования	79 кг

Ремонт микро-BGA, VGA, CCGA, QFN, CSP, LGA, SMD, печатных плат, всех плат мобильных телефонов

СВЕТОДИОД ( светодиодная лампа ), микросхема, AMD, процессор, Ноутбук, PS3,PS4,XBOX360,

Материнская плата телевизора, телевизионная приставка ( мультимедийная и телевизионная приставка )

Компьютерный ПК, Оборонный и Аэрокосмический, Игровая консоль, Хранилище и т. Д.

• Большая площадь инфракрасной системы предварительного нагрева из углеродного волокна, с преимуществом быстрого и равномерного предварительного нагрева и отсутствия светового загрязнения.
• Температурные параметры защищены ограничениями полномочий, чтобы избежать ошибок в настройках.
• Десять сегментов процесса контроля температуры, подходящих для всех видов переделок BGA.
• Неограниченное хранение температурного профиля, просто нужно нажать одну клавишу, чтобы использовать профиль.

Что еще,

• Три доступных датчика типа K могут осуществлять высокоточное температурное тестирование каждой точки печатной платы или BGA, а ПК может автоматически генерировать отчет об анализе кривых.
• Распайка и пайка автоматически, не требуется ручная регулировка
• Поток горячего воздуха может регулироваться в соответствии с требованиями любых чипсов

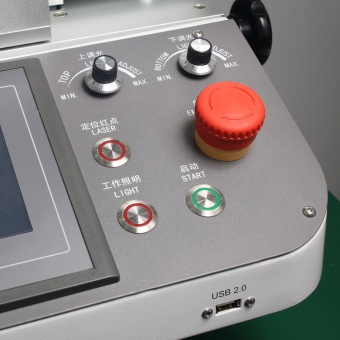

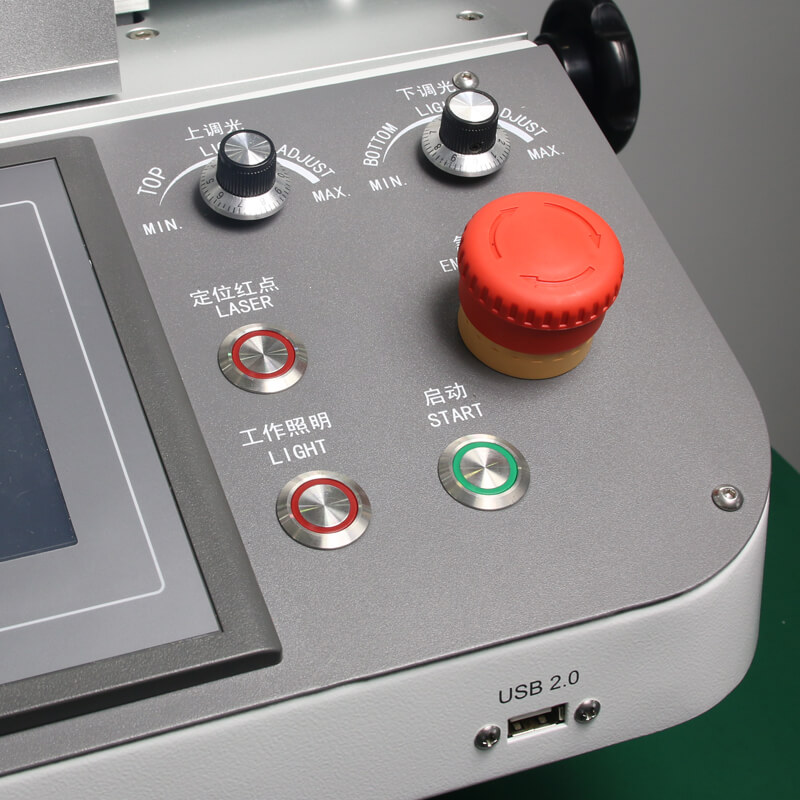

• USB-подключение без драйверов, управление ПК

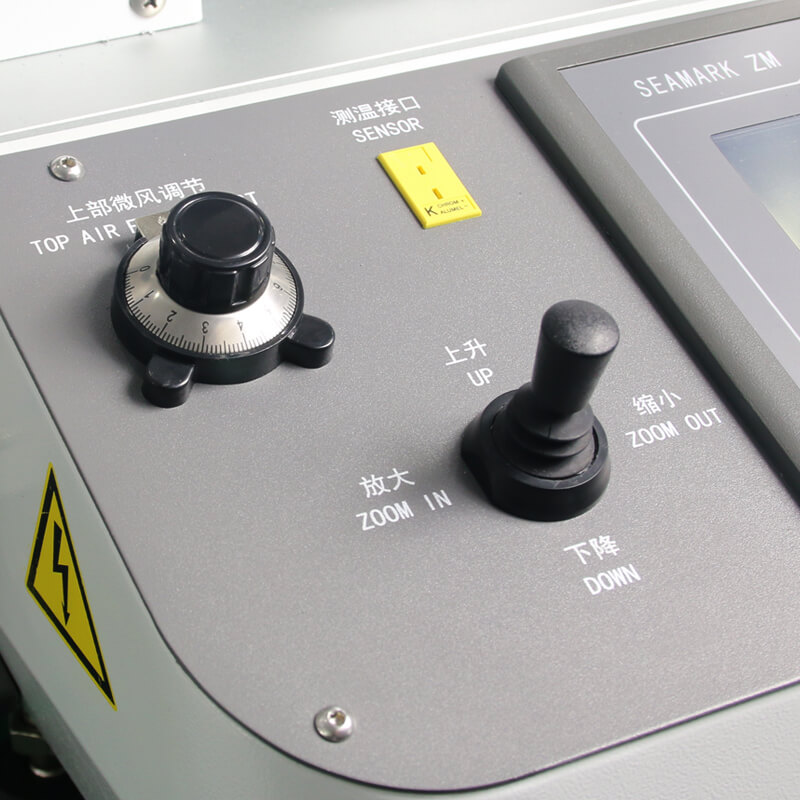

• Нижний регулятор подъема горячего воздуха, доступный на передней панели, удобно регулировать в любое время.
• Доступно лазерное позиционирование, чтобы ускорить позиционирование.

Применение - Полуавтоматическая паяльная станция Seamark ZM BGA ZM-R7220A

• СМТ
• Полупроводниковая промышленность
• Обслуживание индивидуальных
• Компьютерная графика
• Мастерская по ремонту мобильных телефонов
• Проекторы цифровых камер
• Игровые приставки
• Аудио
• Послепродажное Обслуживание
• Светодиодная линия

Подходит для SMD(BGA, QFP и т.д.) Ремонт, Поддержка микросхем минимального размера 2 мм * 2 мм
