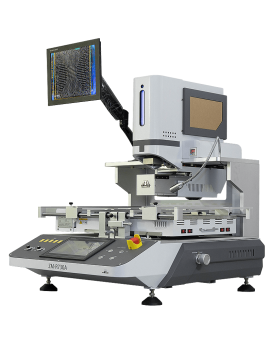

Автоматическая паяльная станция ZM-R730A BGA

Компания ЧП «САЛТАКО», является поставщиком продукции, известной специалистам в области инновационных промышленных приборов и оборудования,  торговой марки Seamark ZM Technology Group Co., Ltd.  Компания Seamark ZM является современным  высокотехнологичным предприятием, специализирующемся, в том числе,   на производстве и продаже паяльных ремонтных  станций,  для обслуживания  BGA компонентов. Компания была создана в 2002 году, в настоящее время она является одним из лидеров среди ремонтно-паяльных BGA станций. Seamark ZM Technology Group Co заслужила на сегодняшний день доверие клиентов как дома, так и за рубежом, благодаря серьезному отношению к вопросам по модернизации своего производства, для выпуска высокотехнологичного оборудования. Деловая философия компании - “профессионализм, новшества, целостность”. В наше время, в связи с большим ростом спроса на выпускаемое оборудование под маркой Seamark ZM компания открыла офисы в Пекине, Чэнду, Сучжоу. Также продукция хорошо зарекомендовала себя на рынках Беларуси, России, Азии и Европы. Качество паяльных платформ Seamark подтверждает сотрудничество с такими мировыми брендами как Lenovо,  Philips, Samsung, LG, NEC, Motorola, NVIDIA, GIGABYTE, Alcatel,  и многими другими.

В основе принципа работы данных ремонтных платформ лежит  работа трех независимых зон нагрева, две из которых  термо-воздушные и одна инфракрасная. Верхний и нижний нагреватели создают поток горячего воздуха, а третий — область предварительного нагрева, работающий на ИК нагревателе. Такая система нагрева позволяет избежать деформации платы в процессе ремонта. А благодаря дополнительному нижнему термо-воздушному подогреву облегчается процесс снятия микросхем с компаундом, за счет чего снижается время воздействия максимальной температуры на микросхему.

Также отметим, что в станциях компании Seamark используется специально разработанное программное обеспечение. Благодаря которому  можно  независимо, либо в разных комбинациях, использовать верхний или нижний нагреватель. Температура регулируется с точностью ±3°, верхнему и нижнему нагревателю можно задать по 6 сегментов роста температуры и 6 сегментов поддерживаемой температуры, существует возможность сохранять 50 групп температурных кривых для различных компонентов. Это позволит облегчить процесс ремонта BGA, CCGA, QFN, CSP, LGA, SMD и других компонентов. Выносная термопара К-типа позволит отслеживать температуру в реальном времени, одновременно выстраивая кривую температуры для последующего анализа.

Данные станции отличаются своей безопасностью. В случае возникновения внештатной ситуации, происходит аварийная остановка. Встроена двойная защита от перегрева. Параметры температуры защищены паролем, что исключает возможность случайного  изменения этого параметра. Таким образом, ваша плата, компоненты и оборудование защищены от  любой непредвиденной ситуации.

В линейке продукции компании Seamark представлен широкий выбор паяльных платформ, подходящих под самые разнообразные задачи. Ниже рассмотрим  характеристики одной из них.

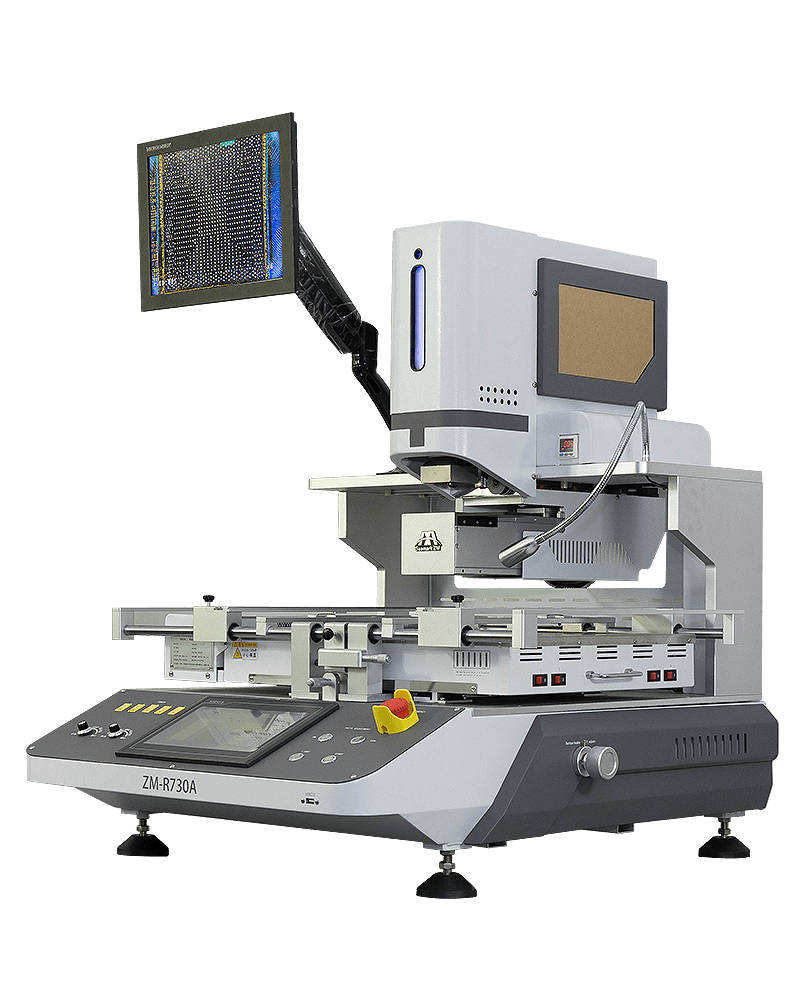

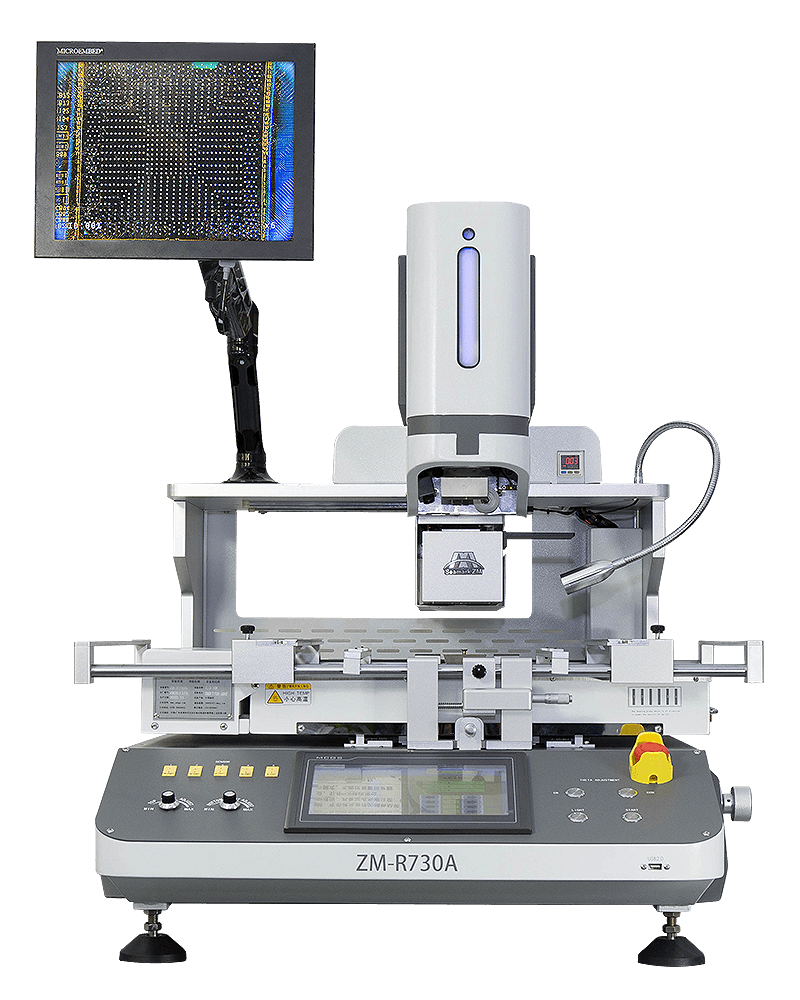

SMD Rework BGA паяльная станция ZM-R730A – для печатных плат большого размера. Ремонт микро-BGA, VGA, CCGA, QFN, CSP, LGA, SMD, печатных плат

• 3 нагревателя с независимым управлением
• Точная оптическая система выравнивания
• Многофункциональная операционная система
• Стабильная и Равномерная Система нагрева горячим воздухом
• Нижний Нагреватель Регулируется(Диапазон Перемещения По Высоте 3 См)
• Керамический сотовый Инфракрасный подогреватель(Диапазон перемещения Влево/ Вправо 30 см)
• Высокоточная система ПИД-контроля температуры(датчик типа 5 К, контроль температурной зоны 10 )
• Высокоточная оптическая система выравнивания с промышленной ПЗС-камерой высокой четкости (2 МП)
• Интерфейс HMI с сенсорным экраном высокого разрешения
• Автоматическое Размещение, Распайка
• Встроенное Устройство Для Испытания Под Давлением Для Защиты Печатной Платы
• Контроль температуры в реальном времени и защита от перегрева.
• Функция Аварийной Остановки
• Добавьте боковую камеру, чтобы более четко наблюдать за процессом переделки(необязательно)
• Высокая автоматическая может избежать человеческой ошибки, может очень хорошо отремонтировать бессвинцовый разъем 775 и двухъярусный чипсет BGA.он хорош для бессвинцового ремонта

Приложение

• СМТ
• Полупроводниковая промышленность
• Обслуживание индивидуальных
• Компьютерная графика
• Мастерская по ремонту мобильных телефонов
• Цифровые фотоаппараты Проекторы
• Игровые приставки
• Аудио
• Послепродажное обслуживание

Подходит для ремонта обычных SMD(BGA, QFP и т.д.) и микро-SMD компонентов 80x 80 мм-3* 3 мм IC. Поддержка материнской платы печатной платы макс. 645 x 520 мм-6*6 мм

Параметры паяльной станции SMD Rework BGA ZM-R730A

источник питания	AC380V±10% 50/60 Гц	Сила	Верхний нагреватель 1000 Вт Нижний нагреватель 1200 Вт ИК-нагреватель 4800 Вт, другие 300 Вт

Размер печатной платы	635×520 мм( Макс );6×6 мм(Мин)	Спортивное управление X/Y/Z	Y/Z
Размер BGA	80×80 мм( Макс ); 3×3 мм(Мин)	Датчик внешней температуры	5
Размер зоны предварительного нагрева	570×435 мм	Режим работы	10" HD Сенсорный экран - Импорт
Система Управления	Panasonic PLC+ Модуль контроля температуры	Система отображения	15"HD ЖК-монитор (1080P 16:9)
Система выравнивания	2 миллиона SD цифровых изображений 2 миллиона HD 2 миллиона HD цифровых систем визуализации,автоматический оптический зум (Корея CNB) + лазерная индикация красной точки	Перспектива камеры	50×50 мм( макс.) Съемная камера
Вакуумная адсорбция	Полуавтоматический	Точность монтажа	±0,2 мм
Контроль температуры	Термопара K-типа (замкнутый контур),Точность ±1°C	Позиционирующий	V-образный паз, поддержка печатной платы
Размеры	L960×W835×H950 Мм	Вес	130,5 КГ
