Оптическая ремонтная станция Seamark BGA ZM-R720A

Компания ЧП «САЛТАКО», является поставщиком продукции, известной специалистам в области инновационных промышленных приборов и оборудования,  торговой марки Seamark ZM Technology Group Co., Ltd.  Компания Seamark ZM является современным  высокотехнологичным предприятием, специализирующемся, в том числе,   на производстве и продаже паяльных ремонтных  станций,  для обслуживания  BGA компонентов. Компания была создана в 2002 году, в настоящее время она является одним из лидеров среди ремонтно-паяльных BGA станций. Seamark ZM Technology Group Co заслужила на сегодняшний день доверие клиентов как дома, так и за рубежом, благодаря серьезному отношению к вопросам по модернизации своего производства, для выпуска высокотехнологичного оборудования. Деловая философия компании - “профессионализм, новшества, целостность”. В наше время, в связи с большим ростом спроса на выпускаемое оборудование под маркой Seamark ZM компания открыла офисы в Пекине, Чэнду, Сучжоу. Также продукция хорошо зарекомендовала себя на рынках Беларуси, России, Азии и Европы. Качество паяльных платформ Seamark подтверждает сотрудничество с такими мировыми брендами как Lenovо,  Philips, Samsung, LG, NEC, Motorola, NVIDIA, GIGABYTE, Alcatel,  и многими другими.

В основе принципа работы данных ремонтных платформ лежит  работа трех независимых зон нагрева, две из которых  термо-воздушные и одна инфракрасная. Верхний и нижний нагреватели создают поток горячего воздуха, а третий — область предварительного нагрева, работающий на ИК нагревателе. Такая система нагрева позволяет избежать деформации платы в процессе ремонта. А благодаря дополнительному нижнему термо-воздушному подогреву облегчается процесс снятия микросхем с компаундом, за счет чего снижается время воздействия максимальной температуры на микросхему.

Также отметим, что в станциях компании Seamark используется специально разработанное программное обеспечение. Благодаря которому  можно  независимо, либо в разных комбинациях, использовать верхний или нижний нагреватель. Температура регулируется с точностью ±3°, верхнему и нижнему нагревателю можно задать по 6 сегментов роста температуры и 6 сегментов поддерживаемой температуры, существует возможность сохранять 50 групп температурных кривых для различных компонентов. Это позволит облегчить процесс ремонта BGA, CCGA, QFN, CSP, LGA, SMD и других компонентов. Выносная термопара К-типа позволит отслеживать температуру в реальном времени, одновременно выстраивая кривую температуры для последующего анализа.

Данные станции отличаются своей безопасностью. В случае возникновения внештатной ситуации, происходит аварийная остановка. Встроена двойная защита от перегрева. Параметры температуры защищены паролем, что исключает возможность случайного  изменения этого параметра. Таким образом, ваша плата, компоненты и оборудование защищены от  любой непредвиденной ситуации.

В линейке продукции компании Seamark представлен широкий выбор паяльных платформ, подходящих под самые разнообразные задачи. Ниже рассмотрим  характеристики одной из них.

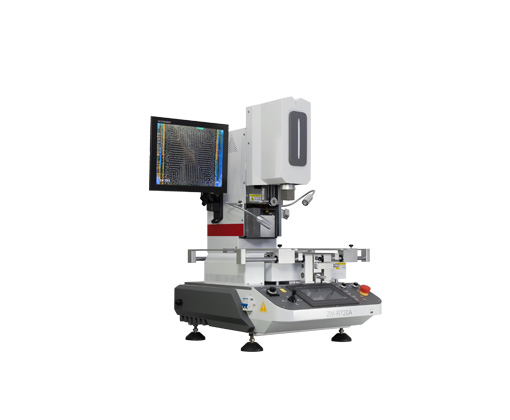

ZM R720A micro/mini BGA rework station-это прецизионная оптическая интеллектуальная светодиодная паяльная станция, подходящая для переделки прецизионных микроприборов.
                                                   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	BGA HB-720A
Мощность	макс. 5600 Вт
Питание	AC 220В±10% 50/60 Гц
Мощность верхнего нагревателя	1000 Вт
Мощность нижнего нагревателя	1200 Вт
IR нижний нагреватель	3200 Вт
Максимальная температура пайки	400℃
Максимальная температура предварительного нагрева	400℃
Размеры печатной платы	макс. 415×370 мм мин. 6×6 мм
Размер зоны предварительного нагрева	380 мм×280 мм
Типы компонентов для ремонта	BGA, QGN, CSP, POP, QFN, Micro SMD, LED
Размеры компонентов для ремонта	макс. 60×60 мм мин. 0.6×0.6 мм
Габаритные размеры	Д 810×Ш 630×В 870 мм
Термопара в комплекте	1 шт.
Вес	84.5 кг

Нагреватели:

• Сочетание термовоздушных верхнего и нижнего нагревателей с нижним ИК-нагревом позволяет полностью избежать деформации платы в процессе ремонта.
• Точность поддержания температуры ±2-3°С обеспечивает высокие показатели качества и повторяемости процесса.


Захват и установка:

• Совмещенные верхний нагреватель и установочная головка (2 в 1) позволяют производить автоматический захват и установку компонентов.
• Установочная головка автоматически устанавливает и снимает компоненты, встроенный высокочувствительный датчик давления защищает ПП от повреждения при движении головки вниз
• Насадки разных размеров для SMD-компонентов всех видов.

Оптическая система позиционирования:

• Точная оптическая система позиционирования с высокоскоростной и высокочеткой камерой (Япония).
• Микро регулировка установки компонентов по углу и осям с точностью 0.015 мм.
• Камера с автофокусом, увеличение изображения 54х.

    ОПИСАНИЕ

Сенсорное управление параметрами

Оптическое совмещение образца и ПП с помощью высокоточной оптической призмы

Встроенный инфракрасный лазер для быстрого позиционирования

Высокоточное устройство поворота компонента при совмещении

IR нагреватель из углеродного волокна Регулировка нижней конвекционной насадки по высоте

USB порт

Дисплей высокого разрешения для контроля совмещения

Быстрый нагрев и быстрое охлаждение

Контроль температуры в реальном времени

Аксессуары ZM-R720A:

№.	Описание	Кол-во	Ед.
1	Паяльная станция ZM-R720A BGA	1	шт
2	Приспособление PCB	6	шт
3	Опорный винт M5*30	6	шт.
4	Винт ручки	6	шт.
5	Датчик температуры	1	шт.
6	Вакуумная присоска	12	шт.
7	Сопло 31*31	1	шт.
8	Насадка 38*38	1	шт.
9	Сопло 10*10	1	шт.
10	Сопло 28*28	1	шт.
11	Нижнее сопло 35*35	1	шт.
12	Щетка потока	1	шт.
13	ЖК-монитор	1	Шт.
14	Руководство	1	шт.
15	нагреватели	2	шт.
16	Линия измерения температуры блока 1.8 М	1	Шт.
17	Тип провод термопары K	1	шт.

Подробные консультации по подбору и взаимозаменяемости инструмента, можно получить у наших менеджеров
