Комплект для проведения лабораторных работ по аналоговой электронике OLS-1000

Комплект для проведения лабораторных работ OLS-1000 позволяет студентам собирать даже наиболее сложные цепи менее чем за 5 минут, оставляя, таким образом, достаточно времени для организации исследовательских работ учащихся.
Набор из 28 шаблонов, которые содержит OLS-1000, соответствует традиционным принципиальным схемам, использующимся в курсе электроники. Акцент при проведении экспериментов сделан на изучении практических приемов построения схем, а не на теоретических основах их функционирования.

Программа курса была разработана педагогами в течение двадцати лет преподававшими аналогичный курс в колледжах и университетах. Более 1000 учащихся приняли участие в педагогическом эксперименте по внедрению комплекта, который показал: непрерывная работа студентов с реальными цепями дает им возможность в короткое время овладеть практическими навыками построения аналоговых электронных схем

Сборка радиоэлектронных схем выполняется на специальной макетной плате, позволяющей проводить занятия по радиомонтажу без использования традиционной в таких случаях пайки в помещениях необорудованных системой вытяжной вентиляции. Макетная плата AD-200 содержит 1896 точек подключения, которые обеспечивают установку элементов всех типов в DIP-корпусах, а также любых радиодеталей с жесткими выводами диаметром 0,3-0,8 мм.

В состав комплекта входят:
• Макетная плата
• Набор радиодеталей
• Источник переменного тока (6В и 12В)
• Набор шаблонов для сборки схем
• Методические указания

Для проведения лабораторных работ дополнительно необходимо использовать:
• Рабочее место учащегося для сборки и изучения аналоговых схем IDL-600
• Двухлучевой осциллограф

В качестве замены рабочего места IDL-600 можно использовать мультиметр, функциональный генератор и регулируемый источник постоянного тока из оборудования лаборатории.

Список экспериментов:

Полупроводниковый диод в цепи постоянного тока

Светодиод в цепи постоянного тока

Полупроводниковый диод в цепи переменного тока (полупериодный выпрямитель)

Диодный мост в цепях постоянного и переменного тока

Фильтрация пульсирующего напряжения

Источник питания

Умножение напряжения с помощью диодов и конденсаторов

Транзистор с общим эмиттером

Транзисторный усилитель

Каскадное усиление

Усиление звука

Усилитель низких частот

Комплементарно-симметричные цепи

Полевой транзистор: усилитель

Генератор с идеальной фазовой характеристикой

Генератор с фазовым сдвигом

Индуктивная трехточечная схем агенератора (генератор Хартли)

Двухконтурный генератор с обратной связью

Емкостный трехточечный генератор

Схема И

Схема ИЛИ

Схема И-ИЛИ

Схема НЕ

Схема отрицающего И

Схема отрицающего ИЛИ

Одноразрядный сумматор с тремя входами

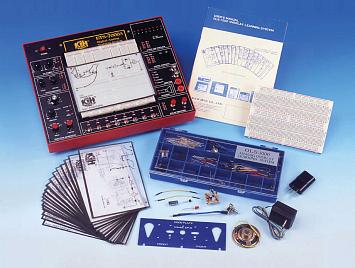

На фото изображен совместно с ETS-7000 (в комплект не входит)!
