Серия планшетных осциллографов Micsig tBook mini TO1000 – действительно хороший выбор! Вы не устоите! Планшетные осциллографы Micsig очень быстро набрали популярность и уже получили множество положительных отзывов на таких известных интернет площадках, как Batronix и EEVblog. А cреди известных заказчиков продукции Micsig значатся компании Apple, NXP и Qualcomm.

Осциллографы серии tBook mini TO1000 имеют 8 дюймов TFT ЖК-дисплей, 800х600 пикселей, высокое разрешение, сенсорный емкостной экран; полосу пропускания 70 или 100 МГц, 2 или 4 канала; максимальную частоту выборки в режиме реального времени 1 ГГц и длину записи до 28 млн. отсчетов; высокую чувствительность (от 500 мкВ/дел); 256 градаций яркости при отображении осциллограммы; различные порты входа/выхода, LAN, WiFi, USB Host, USB Device, HDMI, выход сигнала запуска, выход для функции допускового контроля Pass/Fail. Осциллографы этой серии – Ваш лучший выбор среди контрольно-измерительных приборов.

Серия осциллографов Micsig  tBook mini TO1000 объединяет в одном приборе все преимущества: высшее качество при низкой стоимости, высокая скорость реакции, удобное управление, технология пользовательского интерфейса и богатые функциональные возможности.

• Полоса пропускания осциллографов 70 или 100 МГц, 2 или 4 канала
• Максимальная частота выборки в режиме реального времени 1 ГГц
• Длина записи 14 или 28 млн. отсчетов
• Высокая чувствительность (от 500 мкВ/дел)
• Скорость регистрации до 80'000 осциллограмм/с
• Время работы от литий-ионной батареи до 5 часов
• Декодирование для протоколов UART, CAN, LIN, SPI, I2C
• 8 дюймов TFT ЖК-дисплей, 800х600 пикселей, высокое разрешение, сенсорный емкостной экран
• 256 градаций яркости при отображении осциллограммы
• 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту
• Встроенная память 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана
• Различные порты входа/выхода, LAN, WiFi, USB2.0, USB Device, HDMI, выход сигнала запуска, выход для функции допускового контроля Pass/Fail.

ОСОБЕННОСТИ СЕРИИ ПЛАНШЕТНЫХ ОСЦИЛЛОГРАФОВ MICSIG TO1000:

Длина записи до 28 млн. отсчетов
Длина записи до 28 млн. отсчетов и технология растяжки фрагмента, позволяют отображать форму сигнала более точно и более детально.


Скорость регистрации до 80 000 осциллограмм/сек
Высокая скорость регистрации позволяет обнаруживать очень короткие и очень маленькие особенности формы сигнала. Кроме того, высокая скорость регистрации позволяет получать большее число осциллограмм, а, следовательно, более полную картину всего сигнала.


256 градаций яркости при отображении осциллограммы
Цифровой флуоресцентный дисплей позволяет пользователю видеть распределение вероятности сигнала при его отображении. В местах, где изображение сигнала появляется чаще, увеличивается его яркость. Наоборот, там где изображение сигнала появляется редко, оно будет бледным.


Низкий шум
Низкий уровень шума – меньше 1 мВ позволяет выполнять более точные измерения.


23 вида автоизмерений
На странице Measure пользователь может выбрать 23 вида автоизмерений.
Щелкните пальцем Measure для отображения на экране всех видов измерения. Для выбора измерения щелкните пальцем по его пиктограмме. Для отмены выбора какого-либо вида автоизмерения щелкните пальцем по его пиктограмме. Для отмены выбора всех видов автоизмерений щелкните пальцем по пиктограмме CLEAR.
Щелкните пальцем по любому другому месту экрана осциллографа Micsig, чтобы выйти из меню автоизмерений.

Разнообразие функций запуска
Поддержка 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту.
Щелкните пальцем по пиктограмме Level для отображения ползунка уровня запуска, затем перетащите маркер уровня запуска в нужное место.

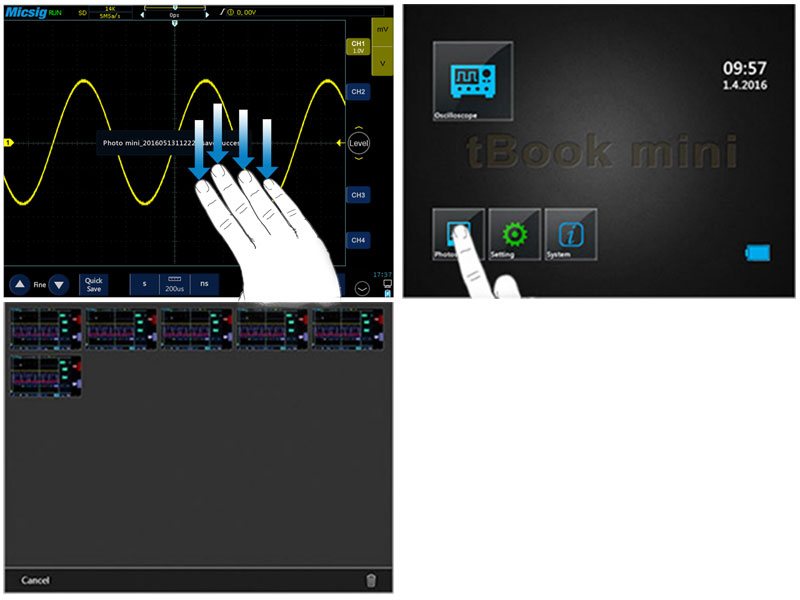

Моментальный снимок экрана и его просмотр
Чтобы сделать моментальный снимок экрана быстро проведите по экрану осциллографа Micsig сверху вниз четырьмя пальцами. Осциллограммы можно просматривать и редактировать непосредственно в осциллографе.

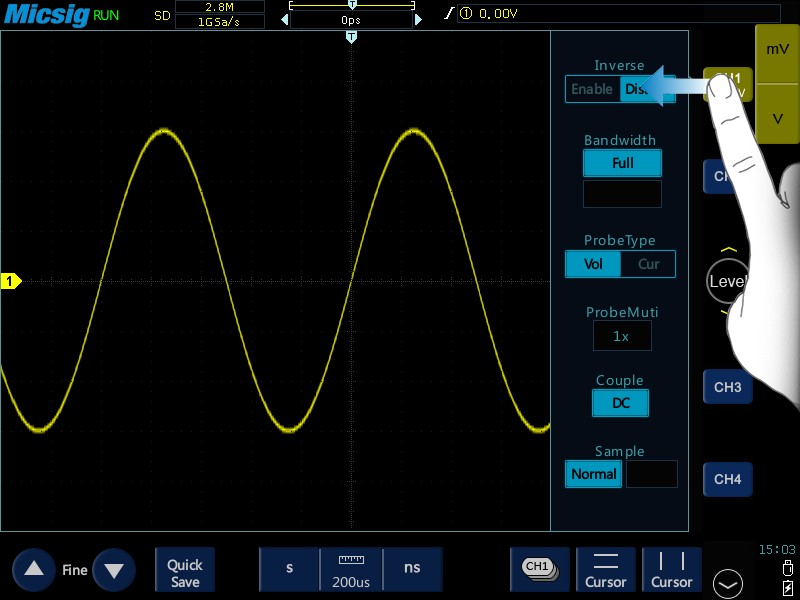

  Быстрая настройка канала
Щелкните пальцем по пиктограмме CH1, чтобы скрыть или отобразить на экране канал.
Проведите пальцем справа по пиктограмме CH1, чтобы открыть меню его настроек.

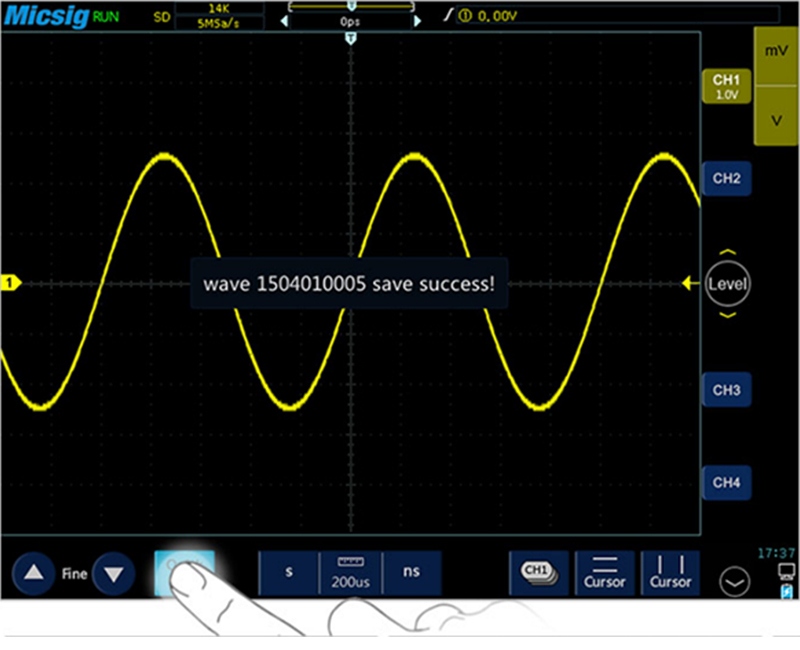

Быстрое сохранение осциллограмм
Щелкните пальцем по пиктограмме Quick Save для сохранения осциллограммы в памяти.
Встроенная память 8 ГБ и возможность подключения внешнего накопителя через USB позволяют сохранять неограниченное число осциллограмм.

Установка коэффициента вертикального отклонения
Щелчками пальцев по mV или V можно установить нужный коэффициент вертикального отклонения.
Значение коэффициента вертикального отклонения отображается на экране в единицах Вольт на деление.

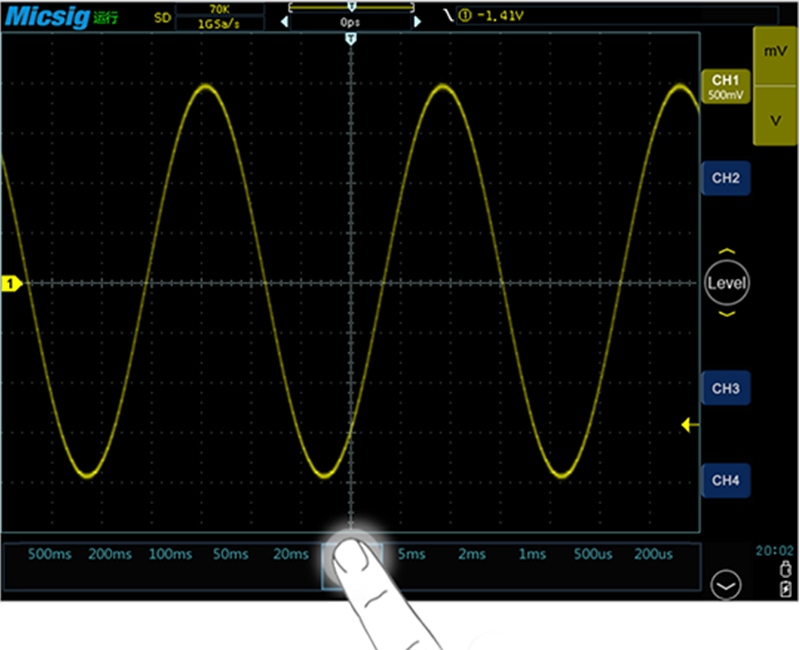

Установка коэффициента развертки
Дважды щелкните пальцем по экрану осциллографа Micsig в нужном месте для снижения коэффициента развертки.
Щелкните пальцем по пиктограмме Time Scale для быстрой настройки, вызвав линейку коэффициента развертки.

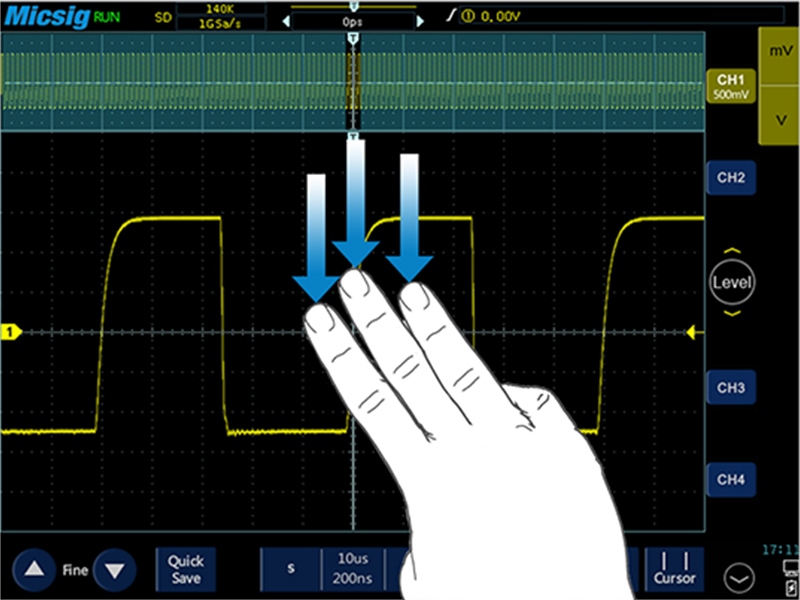

Растяжка осциллограммы
Быстро проведите вниз по экрану осциллографа Micsig одновременно тремя пальцами для доступа к функции растяжки осциллограммы.


Настройка уровня запуска
Щелкните пальцем по пиктограмме Level для отображения ползунка уровня запуска, затем перетащите маркер уровня запуска в нужное место.


Настройка канала математических функций или канала опорного сигнала
Щелкните пальцем по пиктограмме ˄ для вызова пиктограмм канала математических функций и канала опорного сигнала. Затем щелкните пальцем по пиктограмме Math для вызова соответствующего меню. Проведите пальцем влево/вправо, чтобы открыть/закрыть меню настроек канала математических функций. Щелкните пальцем по пиктограмме Math еще раз, чтобы закрыть это меню.
Настройка канала опорного сигнала производится аналогично.


Экранная клавиатура
Экранная клавиатура облегчает ввод имени файла, избавляя от необходимости использовать для этого кнопки. Увеличивает эффективность ввода имени файла до 95 %.

Аккумуляторная батарея
Литий-ионная аккумуляторная батарея большой емкости (7500 мА-ч), легкосъемная, обеспечивает время работы осциллографов Micsig до 5 часов.
