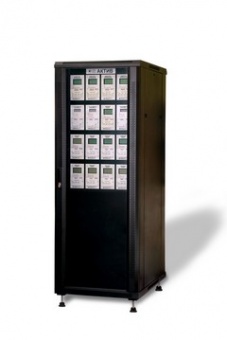

Комплекс оборудования "Актив"

Комплекс оборудования "Актив"

- представляет собой систему приборов, комплектация которой заранее оговаривается с заказчиком. Система "АКТИВ" поставляется в полностью укомплектованном виде. В состав системы может входить необходимое число компьютеров для настройки, управления, мониторинга и архивации контролируемых параметров посредством автоматизированной панели управления SCADA.

                                                                      ХАРАКТЕРИСТИКИ

Наименование параметра	Значение по ТУ
Канал измерения СКЗ виброскорости (ИП-120).	.
Диапазон измерения СКЗ виброскорости синусоидальной вибрации, мм/ с	0,2 … 12 или 0,5 … 30
Частотный диапазон измерения виброскорости, Гц	10 … 1000
Пределы допустимой основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 45 Гц, % по цифровому прибору по унифицированному сигналу	. . ±[2,5+0,25(X⌄к /X - 1)] ±[4+0,4(X⌄к /X - 1)]
Пределы неравномерности АЧХ в рабочем диапазоне частот, дБ	+0,5 -1,0
Диапазоны измерения виброскорости сложногармонической вибрации при коэффициенте амплитуды 5, мм/ с	0,2 … 4 или 0,5 … 10
Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %	. ± 1,5
Относительный коэффициент поперечного преобразования датчика, %, не более	2
Уровень собственных шумов ниже минимального значения диапазона измерения, дБ, не менее	8
Пределы дополнительной относительной погрешности измерения СКЗ виброскорости, % от воздействия: температуры относительной влажности	. . ± 4 ± 1,5
Пределы дополнительной погрешности измерения СКЗ сложногармонического сигнала при коэффициенте амплитуды 5, %	± 5
Канал измерения частоты вращения. (ИП-115).	.
Диапазон измерения частоты вращения при дискретности измерения 1 об/мин, об/мин	1… 4000 или 1 … 10000
Пределы допустимой основной абсолютной погрешности измерения частоты вращения, об/мин	± 1
Пределы допустимой основной приведенной погрешности унифицированного сигнала, %	± 1
Пределы основной абсолютной погрешности срабатывания сигнализации в рабочем диапазоне измерения, об/ мин	± 1
Предел дополнительной погрешности унифицированного сигнала, %, от воздействия: температуры относительной влажности	. . ± 1 ± 1
Начальный (установочный) зазор между датчиком и контрольной поверхностью ротора, мм	1,5 ± 0,25
Рабочий диапазон зазора, мм	0,5 … 2,5
Канал измерения относительного виброперемещения (ИП-119).	.
Диапазон измерения размаха виброперемещения, мкм	10 … 250 или 25 … 500
Частотный диапазон измерений, Гц	0,05 … 500
Пределы допустимой основной приведенной погрешности измерения относительного виброперемещения на базовой частоте 45 Гц : по цифровому прибору и унифицированному сигналу, %, не более	. . ± 3
Пределы неравномерности АЧХ в рабочем диапазоне частот, %	± 3
Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %	± 1
Пределы дополнительной относительной погрешности измерения виброперемещения, %, от воздействия: температуры относительной влажности	. . ± 3 ± 3
Начальный (установочный) зазор между датчиком и контрольной поверхностью ротора, мм	1+ 0,25
Рабочий диапазон зазора, мм	0,5 … 2
Диапазон измерения зазора, мм	0 … 2,5
Пределы допустимой основной абсолютной погрешности измерения зазора, мм.	± 0,2
Канал измерения осевого сдвига (ИП-117).	.
Диапазон измерения, мм	1 - 0 - 1 или 2 - 0 - 2
Пределы допустимой основной приведенной погрешности измерения смещения, % по цифровому прибору и унифицированному сигнал	. . ± 2
Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %	± 1
Пределы дополнительной относительной погрешности измерения, %, от воздействия: температуры относительной влажности	. . ± 2,5 ± 2,5
Канал измерения относительного расширения (ИП-117).	.
Диапазон измерения, мм	5 - 0 - 5 или 10 - 0 - 10 или 20 - 0 - 20
Пределы допустимой основной приведенной погрешности измерения, %: при зазоре 1,0 … 2,0 мм при зазоре 0,5 …1 и 2 … 2,5	. . ± 2 ± 5
Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %	± 1
Предел дополнительной относительной погрешности измерения, %, от воздействия: температуры относительной влажности	. . ± 4 ± 4
Начальный (установочный) зазор между датчиком и контрольной поверхностью, мм	1,5 ± 0,1
Диапазон измерения зазора, мм	0 … 2,5
Пределы допустимой основной абсолютной погрешности измерения зазора, мм	± 0,25
Канал измерения абсолютного расширения (ИП-117).	.
Диапазон измерения, мм	0 - 30 или 0 – 50 или 0 – 60 или 0 – 80 или 0 – 100 или 0 – 160 или 0 – 240 или 0 - 350
Пределы допустимой основной приведенной погрешности измерения, % по цифровому прибору и унифицированному сигналу	. . ± 2
Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %	± 1
Пределы дополнительной относительной погрешности измерения, %, от воздействия: температуры относительной влажности	. . ± 2,5 ± 2,5
