УППУ-МЭ21 Стационарная поверочная установка (класс точности 0.02, 0.05)

УППУ-МЭ21 Стационарная поверочная установка (класс точности 0.02, 0.05)

Установка поверочная полуавтоматическая универсальная для калибровки и поверки счетчиков электроэнергии и электроизмерительных приборов.

Классы точности: 0.02, 0.05.

Назначение

Установки в зависимости от модификации применяются в качестве эталона при поверке:

	однофазных и трехфазных счетчиков активной и реактивной электрической энергии, (до 120 А; 100…400 В; кл.т. 0,05 и менее точных)
	ЭлТА-счетчиков, выпускаемых по ГОСТ Р 56750-2015 кл.т. 0,5S;
	однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии до 450 Гц кл.т. 0,05;
	вольтметров до 1000 В, амперметров и измерительных преобразователей (до 450 Гц) в унифицированный сигнал по ГОСТ 26.011;
	СИ с токоизмерительными клещами до 3000 А;
	СИ показателей качества электрической энергии (ПКЭ), выпускаемых по ГОСТ Р 8.655–2009;
	СИ мощности, напряжения и силы постоянного тока кл.т. 0,05 (100 А, 600 В).

Установки в зависимости от модификации могут быть поверены по Государственным поверочным схемам для средств измерений в качестве эталона:

	1 или 2 разряда по приказу Росстандарта от 23 июля 2021г. №1436 (Приложение А, Б, В, Г, Д, Е) «электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
	2 разряда по приказу Росстандарта от 17 марта 2022 г. №668 «силы переменного электрического тока от 1∙10-8 до 100 А в диапазоне частот от 1∙10-1 до 1∙10-6 Гц»
	2 разряда по приказу Росстандарта от 18 августа 2023 г. №1706 «переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10-1 до 2∙109 Гц»
	2 разряда по приказу Росстандарта от 01.10.2018 г. №2091 «постоянного электрического тока в диапазоне от 1∙10-16 до 100 А»
	3 разряда по приказу Росстандарта от 28.07.2023 №1520 «постоянного электрического напряжения и электродвижущей силы»

Установка обеспечивает поверку интеллектуальных счетчиков электроэнергии с измерением дополнительных параметров в соответствии с ФЗ № 522-ФЗ от 27.12.2018, ПП РФ № 890 от 19.06.2020, стандартом ПАО «Россети» СТО 34.01-5.1-009-2021.

Модификации установки

Установки комплектуются блоком генератора-синтезатора «Источник Энергоформа-3.1Э» и по заказу одним из эталонных приборов:

	Энергомонитор-3.1КМ (52854-13);
	Энергомонитор-3.1КМ-Э (86936-22);
	Энергомонитор-61850 (73445-18);

Для поверки на местах эксплуатации ЭлТА-счетчиков (0,5S с ПКЭ класса S) выпускается установка переносного исполнения

Для калибровки и поверки счётчиков электрической энергии в автоматизированном режиме установки могут комплектоваться вычислителями погрешности ВП-3.1 и устройствами фотосчитывающими УФС.

Для удобства подключения поверяемых счётчиков установки могут комплектоваться универсальными устройствами для навески счетчиков «УНС3»

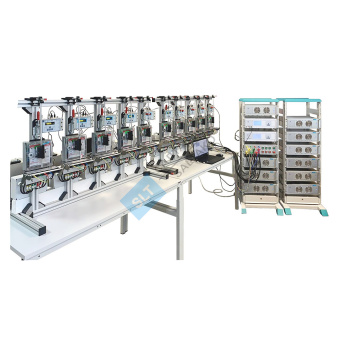

Пример Установки с УНС3-10 для одновременной поверки 10 трехфазных счетчиков.

Для калибровки и поверки пяти и более счетчиков, не имеющих гальванической развязки между цепями тока и напряжения (в т.ч. шунтовых счетчиков прямого включения), установки должны комплектоваться трансформаторами тока типа «Трансформаторы тока разделительные трехфазные ТТР-3.100»

Для калибровки и поверки трех и более однофазных счетчиков класса точности 1,0 не имеющих гальванической развязки между цепями тока и напряжения установки могут комплектоваться трансформаторами напряжения изолирующими однофазными «ТНИ-1»

Для калибровки и поверки СИ с токоизмерительными клещами (разъемными трансформаторами тока) до 3000 А установки могут комплектоваться катушками токовыми КТ.

Для калибровки и поверки СИ с выходом в унифицированный сигнал постоянного тока или напряжения (по ГОСТ 26.011) установки могут комплектоваться СИ «Преобразователи измерительные – калибраторы ПТНЧ-М» (69182-17).

Комплекс «МЭ-Сервис»

Комплекс расширяет возможности установки, позволяя автоматически формировать протоколы поверки в соответствии с ГОСТ ИСО/МЭК 17025-2009.

Импортозамещение

Аналог:
- Установки для регулировки и тестирования приборов учета и измерения электрической энергии МТЕ (EMH Energie-Messtechnik GmbH", Германия) № 59003-14 до 04.09.2024
- Системы калибровки и поверки счетчиков электрической энергии MTS (ZERA GmbH, Германия) № 17930-12 до 07.09.2022
- Установки для поверки и калибровки счетчиков электрической энергии ELMA-8315
- Калибраторы мощности CALIBRO 133x (MEATEST, spol. sr.o., Чешская Республика) № 60678-15

Технические характеристики

Электропитание
от сети
переменного тока

207 ... 253 В,
или 400В
47.5 ... 52.5 Гц

Потребляемая
мощность по цепи
переменного тока

до 6000 ВА

Диапазон
рабочих
температур

от +18 до +28 °С,
(от +10 до +35 °С
для переносной)

Наименование параметра	Диапазон	Дискретность установки
Частота первой гармоники переменного тока (f1), Гц	от 40 до 450	0,01
Действующее значение первой гармоники фазного напряжения (U1), В	От 0,001 до 12	0,00001
Действующее значение первой гармоники фазного напряжения (U1), с усилителем УН-3.1, В	от 12 до 576	0,001
Действующее значение напряжения сигнала тока первой гармоники тока Ui1, В	От 0,001 до 12	0,00001
Действующее значение первой гармоники тока (I1), с усилителем УТ-3.1, А	от 0,005  до 120	0,0001
Коэффициенты гармоник с частотой k·f1 для k от 2 до 19 с дискретностью 1,0%	от 0 до 100	0,01
Коэффициенты гармоник с частотой k·f1 для k от 20 до 50 с дискретностью 1,0%	от 0 до 50
Коэффициент интергармоники с частотой k·f1 для k от 0,5 до 50,5 с дискретностью 1,0, %	от 0 до 15
Угол фазового сдвига между первыми гармониками, °  напряжений разных фаз, напряжения и тока одной фазы первыми гармониками напряжения и гармоникой напряжения n одной фазы первыми гармониками тока и гармоникой n одной фазы	от –179,99  до +180,00	0,01
Длительность провала или перенапряжения (t), с	От 0,01 до 600	0,001
Среднеквадратическое значение напряжения при провале напряжения (Umin), % от U1	от 0 до 100	0,01
Среднеквадратическое значение напряжения при перенапряжении (Umax), % от U1	от 100 до 200	0,01

Программное обеспечение

 «Энергоформа»
ПО для автоматизации поверки и калибровки приборов типа «Энергомонитор» и «Энергоформа» и др. СИ электроэнергетических величин

 «Энергоформа УППУ»
ПО для автоматической поверки счетчиков электроэнергии и преобразователей различных энергетических величин с помощью ПТНЧ-М

 «Энергомониторинг СИ»
ПО для работы с архивами поверок и базой данных поверяемых средств приборов типа «Энергомонитор»

 «Калибровка Генератора»
ПО для калибровки и поверки генератора сигналов Энергоформа-3.1Э

Преимущества

	Адаптирована для поверки интеллектуальных счетчиков
	Многоместная: на установке одновременно можно поверять до 30-ти счетчиков электроэнергии
	Поверка приборов возможна как в ручном, так и в автоматическом режимах
	С помощью ПО, входящего в комплект, возможно задание требуемых сигналов на генераторе, считывание и сохранение результатов измерений с эталонного прибора и автоматическое формирование протоколов поверки

Комплект поставки

• Основной

Энергомонитор-3.1КМ-Э
Эталонный счетчик (класс точности 0.02, 0.05)



Энергоформа-3.1Э – 1 шт.
Генератор-синтезатор сигналов тока и напряжения трехфазный



УН-3.1 – 1 шт.
Усилитель напряжения переменного тока трехфазный



УТ-3.1 – от 3-х шт.
Усилитель переменного тока однофазный



БК-3.1 – 1 шт.
Блок коммутации и управления



Комплект кабелей
Комплект кабелей для подключения и питания



Стойка приборная – 1 шт.
Стойка для установки приборов с блоком розеток и ящиком для кабелей



Документация
Паспорт — 1 экз.
Руководство — 1 экз.



Флеш-накопитель с ПО – 1 шт.




Транспортная тара

Комплект поставки

• Доп. аксессуары


Компьютер с ОС и ПО




Программное обеспечение «Энергия» на USB-drive




Устройство фотосчитывающее УФС-Э и УФС-И - от 1-й шт.




Пульт формирования импульсов ПФИ




Блок коммутации настольный БКН-3.1




Преобразователь интерфейса 2Ethernet-4RS232 с адаптером питания




Кабель для связи по интерфейсу USB




Кабель Ethernet 2 м (RJ-45 – RJ45)




Вычислитель погрешности ВП-3.1 с адаптером питания - от 1-й шт.




Удлинитель сетевой компьютерный




Усилитель напряжения и силы постоянного тока УНТП




Катушки токовые КТ




Универсальное устройство для навески счетчиков УНС3




Трансформаторы тока разделительные трехфазные ТТР-3.100




Трансформаторы напряжения изолирующие однофазные ТНИ-1




Преобразователи измерительные – калибраторы ПТНЧ-М




Измеритель параметров микроклимата




Принтер лазерный
