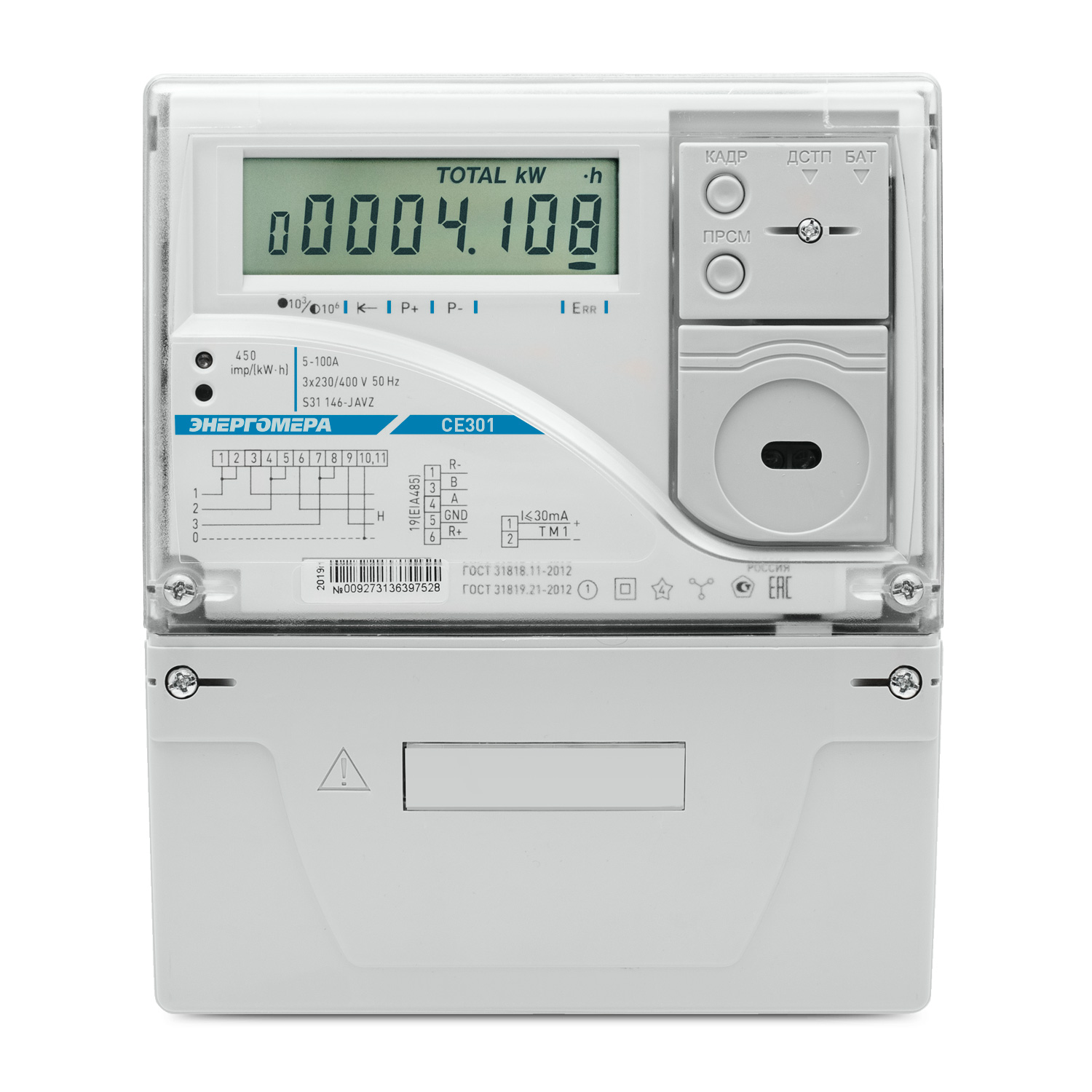

Счетчик электроэнергии трехфазный микропроцессорный многофункциональный CE301-S31

CE301 S31 предназначен для  измерения и учета активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485, RF433, PLC или GSM/GPRS модемы.

Счетчик обеспечивает

• Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
• Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
• Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
• Сохранение расчетных показателей и настроек пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
• Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
• Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
• Точность измерений при изменении направления тока в фазной токовой цепи.
• Управление нагрузкой с использованием внешнего коммутационного устройства
• Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
• Индикацию данных на ЖКИ индикаторе с заданной периодичностью
  (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
• Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
• Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
• Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
• Сигнализацию об отклонении от лимитов по мощности и потреблению.
• Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
• Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012 (IEC 62058-11-2012)
• ГОСТ 31819.21-2012 (IEC 62058-21-2012)
• ГОСТ 31819.22-2012 (IEC 62053-22:2003)
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

• Средняя наработка на отказ — 220 000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 36 предыдущих месяцев;
• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 128 суток;
• параметров сети;
• максимальное значение активной мощности, за текущий и 36 прошедших месяцев раздельно по четырем тарифам.

Счетчик обеспечивает задание следующих параметров:

• текущего времени и даты;
• разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
• до 12 дат начала сезона;
• до 12 зон суточного графика тарификации и до 36 графиков тарификации;
• до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
• коэффициентов трансформации тока и напряжения;
• лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

Счетчик устанавливается на щиток.

CE301 S31 функции:

- Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.

- Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.

- Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.

- Сохранение расчетных показателей и настроек пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.

- Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.

- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.

- Точность измерений при изменении направления тока в фазной токовой цепи.

- Управление нагрузкой с использованием внешнего коммутационного устройства

- Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).

- Индикацию данных на ЖКИ индикаторе с заданной периодичностью
(Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.

- Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).

- Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.

- Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.

- Сигнализацию об отклонении от лимитов по мощности и потреблению.

- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).

- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Условные обозначения:

СЕ 301 -S301 - класс точности по активной энергии:

                          0- 0,5S.

                          1- 1.

Х - номинальное напряжение:

      0 - 3x57.7/100 В

      4 - 3x230/400 В.

Х - Базовый (максимальный) ток:

       3 - 5 (10) А

        5 - 5 (60) А

        6 - 5 (100) А.

Х .....Х -  Интерфейсы:

              J - Оптопорт

              A - RS485

              P - PLC

              R1 - Радиоинтерфейс со встроенной антенной

              R2 - Радиоинтерфейс с разъемом под внешнюю антенну

              G - GSM / GPRS

              E - RS232.

Х.....Х - Дополнительные функции:

             Q - Реле сигнализации / реле управления внешним коммутационным устройством

             Y - Два направления учета

             V - Электронная пломба крышки клеммной колодки

             Z(12) - Резервное питание и подсветка индикатора

            Z - Расширенный набор параметров.

Характеристики CE301 S31 146 JPVZ 12

Показатели	Величины
Класс точности по активной энергии	0,5S; 1
Номинальное напряжение, В	3x57.7/100; 3x230/400
Базовый (максимальный) ток, А	5 (10); 5 (60); 5 (100)
Стартовый ток (чувствительность), мА	5; 20
Частота измерительной сети, Гц	50±2,5; 60±3
Число тарифов	4
Время усреднения профилей нагрузки, мин	1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	255
Количество датчиков тока, шт	3
Диапазон рабочих температур, °С	от минус 40 до плюс 60

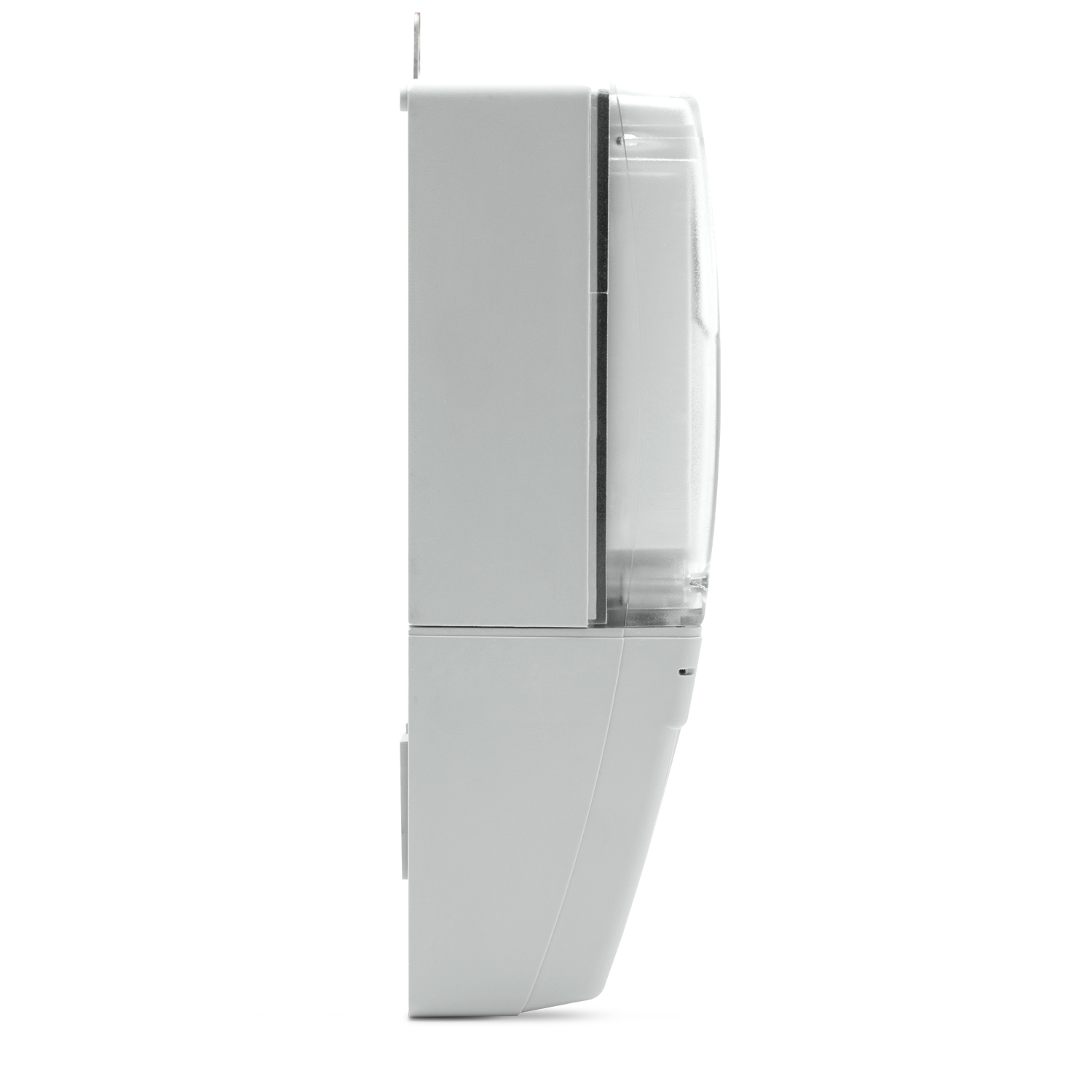

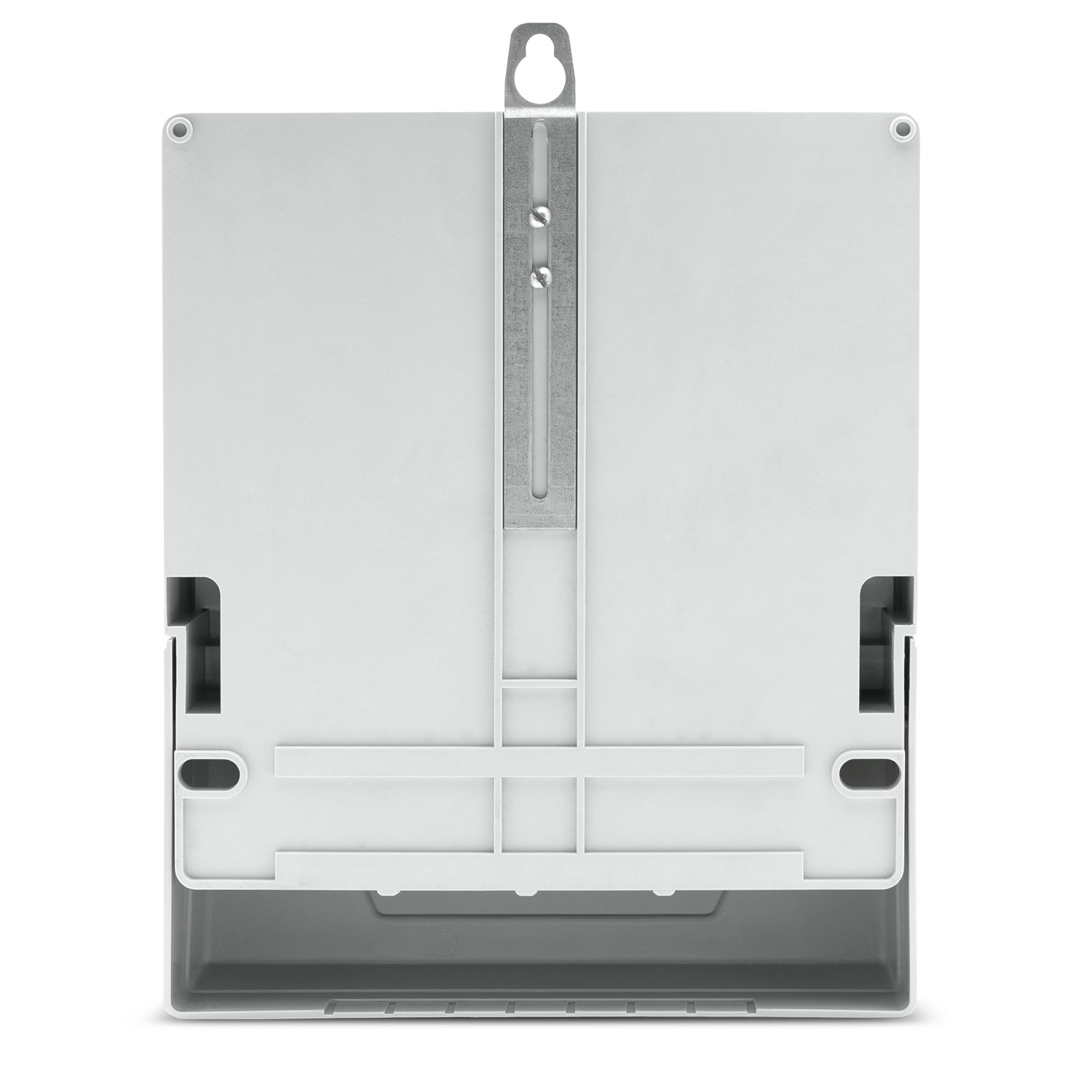

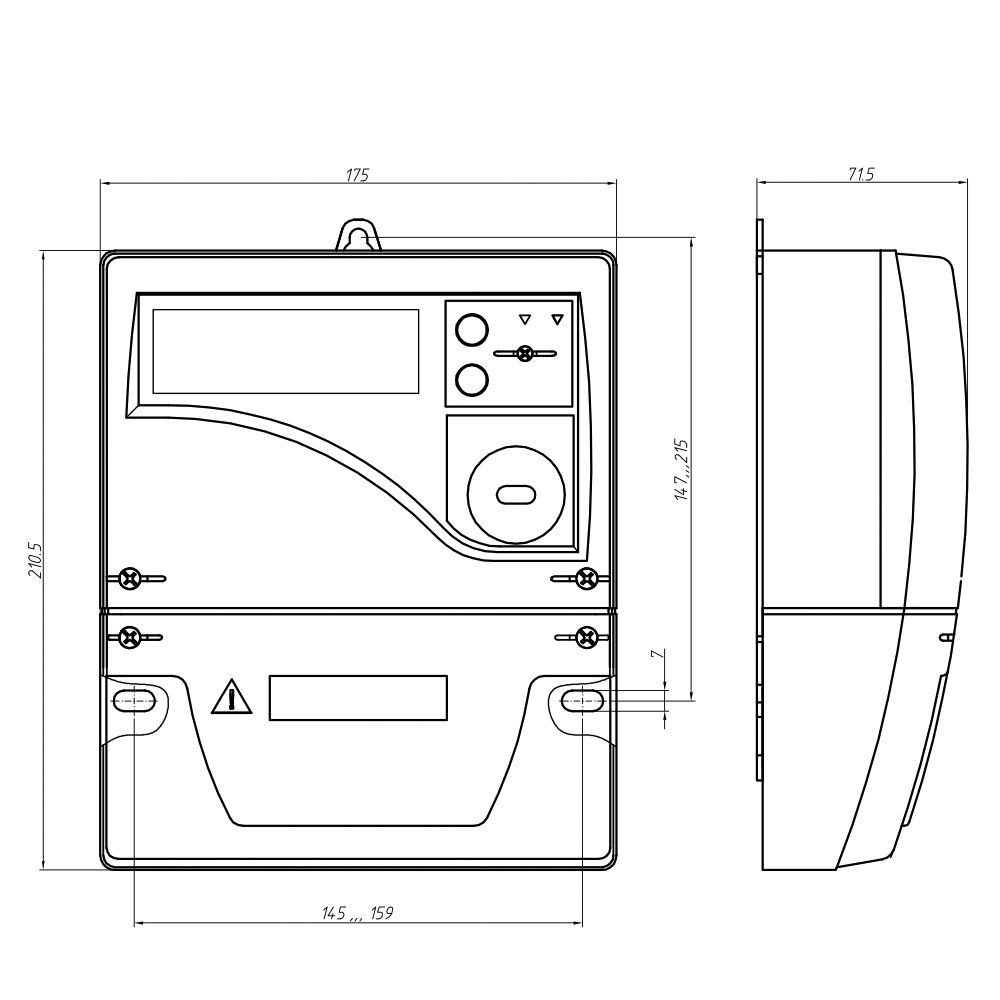

Габаритные размеры (ВхШхГ), не более, мм	210,5 x 175 x 71,5
Масса, не более, кг	1,5
Степень защиты по ГОСТ 14254-96	IP51

                                                                УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

CE301-S31	X	X	X	X..X	X..X
											Дополнительные функции: Q - Реле сигнализации / реле управления внешним коммутационным устройством Y - Два направления учета V - Электронная пломба крышки клеммной колодки Z(12) - Резервное питание и подсветка индикатора Z - Расширенный набор параметров
											Интерфейсы: J - Оптопорт A - RS485 P - PLC R1 - Радиоинтерфейс со встроенной антенной (LpWan) R2 - Радиоинтерфейс с разъемом под внешнюю антенну G - GSM / GPRS E - RS232
											Базовый (максимальный) ток: 3 - 5 (10) А 5 - 5 (60) А 6 - 5 (100) А
											Номинальное напряжение: 0 - 3x57.7/100 В 4 - 3x230/400 В
											Класс точности по активной энергии: 0 - 0,5S 1 - 1

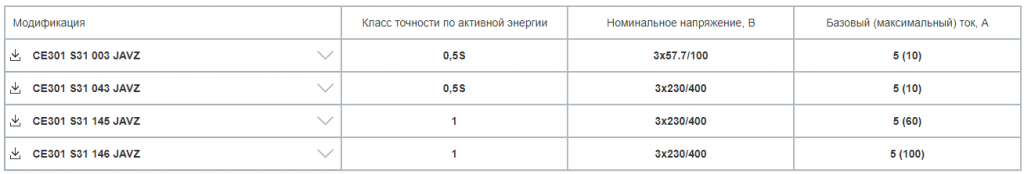

                                                                                                       МОДИФИКАЦИИ

Структура условных обозначений трехфазных счетчиков CE301BY S31

Показатель		Значение — расшифровка
СЕ301BY X XXX X…X	Тип корпуса	S31 — для установки на щиток
СЕ301BY X XXX X…X	Класс точности по активной энергии	0 — 0,5S
		1 — 1
СЕ301BY X XXX X…X	Номинальное напряжение	4 — 230В
СЕ301BY X XXX X…X	Базовый (максимальный) ток, А	3 — 5(10) А
		5 — 5 (60)А
		6 — 5(100) А
		8 — 10 (100)А
СЕ301BY X XXX X…X	Интерфейсы и дополнительные опции	J — оптопорт
		A — RS-485
		P — PLC-интерфейс
		R1 — радио-интерфейс
		Q — реле управления
		Q2 — реле управления трехфазное
		V — контроль вскрытия крышки
		Z — с расширенным набором

Примеры: СЕ301BY S31 146 JAVZ, СЕ301BY S31 043 JAVZ, СЕ301BY S31 146 JPQVZ, СЕ301BY S31 043 JPVZ, СЕ301BY S31 146 JR1QVZ, СЕ301BY S31 043 JR1VZ

Особенности электросчетчика

• Наличие оптического интерфейса.
• Интерфейс RS485, RS232, радио RF433, PLC, GSM/GPRS модем.
• Электронная пломба.
• Реле управления нагрузкой с использованием или внешнего коммутационного аппарата.
• Реле сигнализации превышения лимитов потребления.
• Малое собственное энергопотребление.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Примечания

В счетчике имеется испытательное выходное устройство - гальванически изолированное основное передающее устройство. Индикатор функциональности, оптический испытательный выход.
