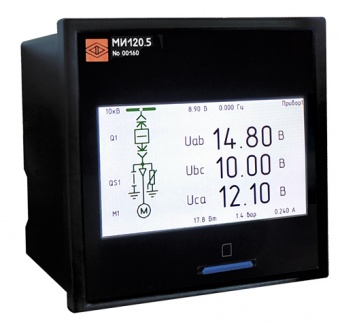

Модуль индикации МИ120.5

Тип модуля

Габаритные размеры, мм

Отображаемые параметры

Масса, кг, не более

МИ120.5

120х120х78 (без защитной крышки),

120х120х102,1 (с защитной крышкой)

Все параметры приборов и преобразователей:

– ЩМ120, ЩМ96,

– Е849ЭЛ, Е900ЭЛ,

– Е3854ЭЛ, Е854ЭЛ, Е856ЭЛ,

– Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ,

– ЩК96, ЩК120,

– Щ02, Щ72, Щ96, Щ120,

– ЩП02, ЩП72, ЩП96, ЩП120,

– ЩЧ02, ЩЧ72, ЩЧ96, ЩЧ120,

– Щ00П, Щ01П, Щ02.01П,

– ЩП00П, ЩП01П, ЩП02.01П,

– ЩЧ00П, ЩЧ01П, ЩЧ02.01П и др.

0,4

Примечание: защитная крышка поставляется в комплекте.

Отображаемые параметры*

Обозначение

Действующее значение фазного напряжения

UA , UB , UC

Действующее значение междуфазного напряжения

UAB , UBC , UCA

Среднее действующее значение междуфазного напряжения

Uср

Действующее значение фазного тока

IA , IB , IC

Среднее действующее значение фазного тока

Iср

Активная мощность фазы нагрузки

PA , PB , PC

Суммарная активная мощность

P∑

Реактивная мощность фазы нагрузки

QA , QB , QC

Суммарная реактивная мощность

Q∑

Полная мощность фазы нагрузки

SA , SB , SC

Суммарная полная мощность

S∑

Коэффициент мощности по фазе

сosφА, cosφВ, cosφС

Средний коэффициент мощности

сosφср

Частота сети

F

Состояние дискретных входов

DI

* отображаемые параметры (фазные или междуфазные значения) зависят от типа подключаемого измерительного прибора или преобразователя

Отображение информации

Дисплей

Цветной сенсорный TFT-дисплей 4,3", 480х272 точек

Отображение данных телеизмерений с внешних устройств (электроизмерительных приборов, преобразователей)

Мнемосхемы

– до 4 цветных мнемосхем с реализацией анимации – элементы мнемосхемы меняют свое состояние в зависимости от дискретных сигналов;

– поддержка 38 условных графических обозначений элементов мнемосхемы (размеры: уменьшенный, средний, увеличенный);

– цвета и условные графические обозначения элементов соответствуют ГОСТ Р 56303-2014 и СТО 56947007-25.040.70.101-2011

Уставки

До 5 уставок на параметры: U(A,B, C) , Uлин, I(A ,B,C), P(A,B,C), Q(A,B,C), S(A,B,C), сosφ(А,В,С), F

(цветовая сигнализация, мигание)

Количество подключаемых приборов

к одному модулю

До 4

Количество подключаемых модулей

к одному прибору

До 15

Интерфейсы связи

RS485

Количество: 0, 1; протокол Modbus RTU;

скорость обмена по интерфейсу: 9600...57600 бит/сек.

Ethernet (100BASE-TX)

Количество: 0, 1; протокол Modbus TCP

Хранение измеренных значений

Карта памяти

Энергонезависимая SD-карта (архивация данных, регистрация событий)

Выбор параметров для сохранения, запись с расширением ".csv"

Часы реального времени

Синхронихация времени

– внутренний источник синхронизации (через меню модуля или в ПО «Конфигуратор»);
– внешний источник синхронизации: порт SNTP;
настраиваемые параметры: IP адрес сервера синхронизации, порт, период синхронизации (синхронизация от внешнего источника доступна только для МИ120.5 с подключенной внешней SD-картой)

Питание

Напряжение питания

12ВН – (12+6/-3) В постоянного тока;

24ВН – (24+12/-6) В постоянного тока;

220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока

Мощность потребления от цепи питания, не более

10 В∙А

Перепрограммирование прибора (настройка)

Перепрограммирование

– через программу «Конфигуратор» (интерфейс RS485, Ethernet);

– с помощью сенсорной панели через меню настроек

Для перепрограммирования параметров по интерфейсу RS485 рекомендовано применение преобразователя сигналов интерфейсов USB/RS485 ЭЛПИ-1

Параметры перепрограммирования

– параметры дисплея: яркость, спящий режим (мин.), чувствительность экрана;

– параметры подключений;

– параметры интерфейса RS485: адрес, скорость, паритет, стоп-бит, режим (master, slave);

– параметры интерфейса Ethernet: IP-адрес, маска, шлюз, порт, MAC-адрес;

– установка даты и времени;

– синхронизация времени;

– параметры подключаемых приборов (до 4-х): название, тип, вид отображения (экранные формы), тип связи, адрес, частота опроса (мс.);

– пределы шкал: напряжение, ток, мощность, частота (мин. и макс.), единицы измерения;

– отображаемые параметры на дисплее;

– настройка сохранения данных на карту (при наличии в заказе);

– задание уставок на параметры (до 5 уставок): пороговое значение, ширина гистерезиса, цвет сигнализации (изменение цвета параметра), мигание цифры параметра заданным цветом, логика срабатывания уставки (прямое и обратное), включение или отключение уставки;

– мнемосхемы (до 4-х): настройка элементов мнемосхем, параметры дискретных состояний (возможность привязать эелементы мнемосхемы к дискретным входам), настройка – анимации мнемосхем;

– калибровка входного сигнала

Условия эксплуатации

Рабочий диапазон температур

+1...+50 °С (относительная влажность 80 % при +35 ºС)

Степень защиты

IP40

Монтаж

В щит

Надежность и гарантия

Гарантийный срок эксплуатации

24 мес.

Средний срок службы, не менее

20 лет

Средняя наработка на отказ

200000 ч

Тип

модуля

МИа

Параметр кода полного условного обозначения

Напряжение

питания

Наличие

интерфейсов

SD-карта

Вид индикаторов

Специсполнение

с

d

e

f

g

h

МИ120.5

12ВН, 24ВН, 220ВУ

×

RE

×, SD

TS

×

RS

×

RS

RE

Примечания

Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа.

Знак «х» означает отсутствие параметра в формуле заказа.

Крепления для прибора

Скоба

Кронштейн металлический
