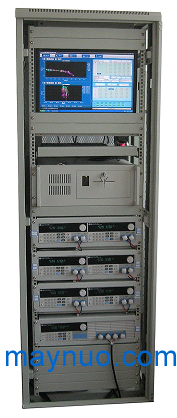

Испытательная система Солнечной Батареи M9100 Multi

Система тестирования нескольких солнечных батарей M9100, как простое в эксплуатации и практичное программное обеспечение для управления, разработанное компанией Maynuo Electronic Co., Ltd., применима для нескольких наборов электронных нагрузок серии M97 нашей компании для параллельного тестирования многоканальной солнечной батареи. С помощью этого программного обеспечения наши пользователи могут не только точно отслеживать максимальную мощность (Pmax), но также сохранять в режиме реального времени и экспортировать тестовые данные на лист Excel. Это действительно профессиональное программное обеспечение для тестирования солнечной батареи и анализа данных.

• Vopen---- Напряжение разомкнутой цепи-это напряжение батареи, когда ток батареи равен 0.
• Ishort---- Ток короткого замыкания-это ток, потребляемый от батареи, когда сопротивление электронной нагрузки равно 0.
• Pmax---- Максимальная мощность аккумулятора. Точка Pmax на кривой I-V обычно называется точкой максимальной мощности.
• Ipmax---- Текущее значение при максимальной мощности батареи Pmax.
• Vpmax---- Значение напряжения при максимальной мощности батареи Pmax.
• Rpmax--- Значение сопротивления при максимальной мощности батареи Pmax.
• FF---- Коэффициент заполнения, представляет собой отношение Pmax к Vopen и Ishort, то есть Pmax/(Vopen*Ishort). FF является важным параметром, который напрямую влияет на производительность солнечной батареи. Чем больше значение FF, тем выше коэффициент использования солнечной батареи для освещения.
• Rs---- Последовательное сопротивление батареи.
• Rsh---- Сопротивление шунта батареи.

Электронные нагрузки серии M97 могут работать в режиме постоянного напряжения, который также известен как режим CV. В режиме CV электронная нагрузка может регулировать напряжение на батарее до постоянного напряжения, регулируя ток, протекающий через нее, поэтому режим CV может быть применен для сканирования напряжения. На каждом этапе сканирования электронная нагрузка может контролировать выходное напряжение солнечной батареи, а затем измерять создаваемый ею ток. Таким образом, мы видим, что режим CV - лучший режим для тестирования солнечной батареи. Конечно, вы также можете использовать режим CC/CR/CW в соответствии с вашими требованиями к тестированию.

Компания Nanjing Maynuo Electronic Co., Ltd воспользовалась этой возможностью, продолжила свои технические исследования и разработала систему тестирования нескольких солнечных батарей M9100, основанную на выдающемся качестве и высокой экономической эффективности своих основных продуктов-программируемых электронных нагрузок серии M97. Система тестирования нескольких солнечных батарей M9100 является наиболее экономичной среди всех аналогичных продуктов испытательной промышленности, поэтому она быстро занимает рынок тестирования солнечных батарей. Поскольку существует большая разница в интенсивности света между днем и ночью, максимальная мощность Pmax в течение дня также сильно отличается. И точность тестирования в традиционном режиме тестирования очень низкая при таком широком диапазоне работы; таким образом, очень трудно выполнить требования к тестированию солнечной батареи. В таких обстоятельствах специалисты Maynuo разработали два режима интеллектуального поиска, состоящих из двух частей-грубый поиск, а затем точный поиск, с помощью которого точка Pmax может быть найдена быстрее и точнее. Кроме того, наше программное обеспечение M9100 также может быть настроено как автоматическое завершение автоматического тестирования в течение определенного времени. Он определенно соответствует требованиям к тестированию солнечной батареи для отслеживания теста в режиме реального времени днем и ночью.

• Он может автоматически проверять различные параметры солнечной батареи в фиксированное время. Можно запустить два таймера, и задание по времени может быть выполнено один раз в течение 1 минуты.
• Он может проверять следующие значения: максимальная мощность (при коротком замыкании Pmax), значение тока (Ipmax), значение напряжения (Vpmax) и значение сопротивления (Rpmax) при максимальной мощности нагрузки, ток короткого замыкания (Ishort), напряжение разомкнутой цепи (Vopen) и коэффициент заполнения (FF).
• Тестовый интерфейс может в режиме реального времени отображать кривую I-V, кривую P-T в течение 24-часового интервала, когда нагрузка находится на максимальной мощности. Интерфейс запроса может отображать кривую P-T в любой период времени.
• Он может распечатать необходимый вам отчет об испытаниях и экспортировать его на лист Excel.
• Он поддерживает параллельное тестирование многоканальной солнечной батареи одновременно. И скорость тестирования очень высока.
• Для каждой батареи с одинаковыми или разными характеристиками список тестов может быть задан с различным режимом работы(CV/CC/CR/CW) и различными параметрами тестирования.
• Для каждого канала наибольшие шаги тестирования составляют 1000, а наименьшее значение шага-0,001, и точность очень высока.
• Предусмотрены два режима интеллектуального поиска из двух частей-грубый поиск, а затем точный поиск, с помощью которого точка Pmax может быть найдена быстрее и точнее. Он очень подходит для отслеживания в режиме реального времени днем и ночью.

    Часть программного интерфейса выглядит следующим образом:

Основной интерфейс

Запрос И Отчет

Предварительный отчет

Сохранить Одну Запись В Excel
