Программируемая система для тестирования аккумуляторов Chroma ATE 17011

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

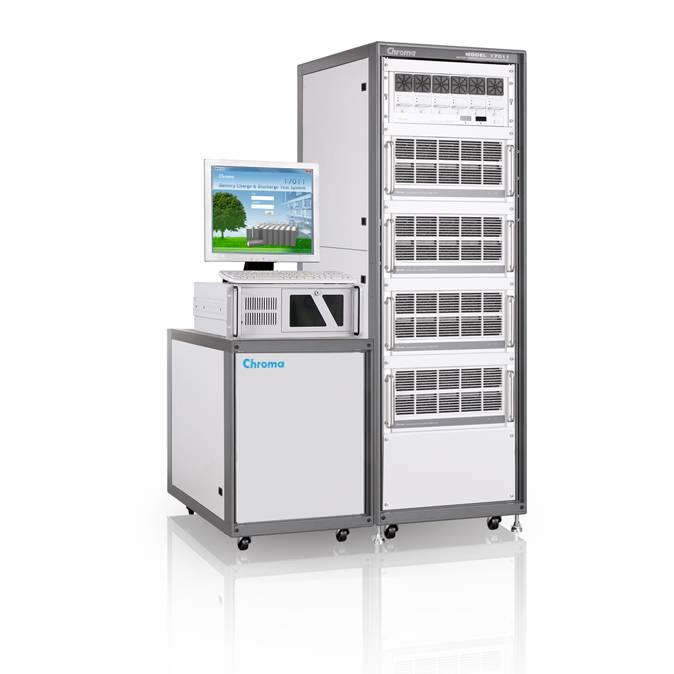

Программируемая система для тестирования аккумуляторов Chroma ATE 17011

Особенности

Высокоточный выход и измерения с погрешностью до 0.02 %;
Независимое функционирование каналов при испытаниях;
Возможность работы каналов в параллельном режиме с максимальным током до 600 А;
Высокая частота дискретизации до 10 мс;
Режимы заряда/разрядки: постоянный ток/постоянный ток-постоянное напряжение/постоянная мощность;
Гибкий (Δt, ΔV, ΔI, ΔQ) сбор данных;
Сбор и регистрация данных (Q, Vt, It, время) в режиме реального времени, а также статус пошагового выполнения (Q, V_end, I_end, время);
Линейная схема с низкими пульсациями тока (17202-5-20 и 17202-5-30);
Режим измерения внутреннего сопротивления батарей по постоянному току (DCIR) позволяет быстро и точно получать значения DCIR (DCIR = Ro + Rp, ACIR ≅ Ro);
Встроенная функция тестирования двухслойных конденсаторов и измерения DCIR для получения быстрого и точного результата испытаний (только для моделей 17202-5-20 и 17202-5-30);
Внешняя цепь для контроля сопротивления в режиме реального времени;
Модульная конструкция для простоты монтажа и обслуживания;
Опция источника постоянного тока для резервного питания в случае отключения энергоснабжения (только с 62000B);
Функция повторного использования энергии разряда (только с A691103).

Функции

Испытания аккумуляторов посредством заряда/разряда;
Измерение емкости и внутреннего сопротивления батарей;
Испытания двухслойных электрических конденсаторов путем заряда/разряда (только 17202-5-20 и 17202-5-30);
Измерение емкости и DCR двухслойных электрических конденсаторов.

Область применения

Ресурсные испытания посредством заряда/разряда;
OQC тест;
IQC тест;
Характеристический анализ батарей;
Испытания материалов;
Пробный запуск производства;
Определения баланса напряжения аккумуляторов.

Описание

Высокоточная испытательная система Chroma 17011 разработана специально для проведения испытаний литий-ионных аккумуляторов, а также двухслойных электрических конденсаторов. Система может применяться для ресурсных испытаний, входного и выходного контроля, мониторинга характеристик продукции, проведения экспериментов с различными материалами и при пробном запуске производства.

Таблица функций системы CHROMA 17011

Модель\Функции	Режим EDLC	Регенерация энергии	Источник питания постоянного тока
17202-5-20	+	+	62015B-24-62
17202-5-30	+	+	62015B-24-62
17212R-5-100	+	+	A691103
Модуль источника питания постоянного тока 62015B-24-62
Входное напряжение переменного тока		3P, 4-х проводное подключение, подключение треугольником, 187 В ~ 250 В
Выходная мощность		1500 Вт, DC
Выходное напряжение		1 ~ 24 В, DC
Выходной ток		62.5 A, DC
Нестабильность по нагрузке		1% от предела шкалы
Эффективность по входу		> 87% при полной нагрузке
Размеры (В x Ш x Г)		176 мм x 444 мм x 466 мм (модель 62000B-6-1)
Другие параметры		Защита от: отключения системы охлаждения, перегрева, перенапряжения, перегрузки по мощности, току.
Двунаправленный преобразователь постоянный/переменный ток A691103
Входная мощность		3P, 4-х проводное подключение, подключение треугольником, 180 В ~ 242 В
Регенеративная двунаправленная мощность		Выходная мощность: 11,000 Вт, DC Выходное напряжение: 45 В, DC Выходной ток: 240 А, DC (максимум)
Нестабильность по нагрузке		1% от предела шкалы
Эффективность регенерации		> 85% (типичная)
Размеры (В x Ш x Г)		178 мм x 444 мм x 630 мм
Другие параметры		Защита от: отключения системы охлаждения, перегрева, перенапряжения, перегрузки по мощности, току.

Технические характеристики

Параметр	Характеристика
Система	17200-5-10		17200-5-10		(None)
Модуль	17202-5-20		17202-5-30		17212R-5-100
Максимальное напряжение/ток	5 В/20 А		5 В/30 А		5 В/100 А
Максимальное количество каналов	2 канала на модуль, 10 каналов на систему (максимум)		2 канала на модуль, 10 каналов на систему (максимум)		12 каналов на комплект (фиксированное)
Ток в параллельном режиме	40 А, 100 А, 200 А		60 А, 150 А, 300 А		200 А, 300 А, 400 А, 600 А
Метод контроля (модель заряда/разрядки)	Постоянный ток/постоянное напряжение/постоянная мощность/внутреннее сопротивление по постоянному току		Постоянный ток/постоянное напряжение/постоянная мощность/внутреннее сопротивление по постоянному току		Постоянный ток/постоянное напряжение/постоянная мощность/внутреннее сопротивление по постоянному току
Напряжение
Диапазон установок	0 мВ ~ 5000 мВ, разрешение 1мВ		0 мВ ~ 5000 мВ, разрешение 1мВ		1800 мВ ~ 5000 мВ, разрешение 1мВ
Диапазон отсчета	0.0 мВ ~ +5199.9 мВ, разрешение 0.1мВ		0.0 мВ ~ +5199.9 мВ, разрешение 0.1мВ		0.0 мВ ~ +5199.9 мВ, разрешение 0.1мВ
Погрешность	± (0.02% от значения + 0.02% от предела шкалы)		± (0.02% от значения + 0.03% от предела шкалы)		± (0.02% от значения + 0.02% от предела шкалы)
Ток
Диапазон установок	3 A	1 мА ~ 3,000 мА, разрешение 1 мА	4 A	1 мА ~ 4,000 мА, разрешение 1 мА	100 A	0.1 A ~ 100.0 A, разрешение 0.1 A
	20 A	0.01A ~ 20.00A, разрешение 0.01 A	30 A	0.01 A ~ 30.00 A, разрешение 0.01 A
Диапазон отсчета	3 A	0.0 мА ~ 3,150.0 мА, разрешение 0.1 мА	4 A	0.0 мА ~ 4,200.0 мА, разрешение 0.1 мА	100 A	0 A ~ 105.00 A, разрешение 0.01 A
	20 A	0.000 A ~ 21.000 A разрешение 0.001A	30 A	0.000 A ~ 31.500 A, разрешение 0.001 A
Погрешность	3 A	± (0.02% от значения + 0.02% от диапазона)	4 A	± (0.05% от значения + 0.05% от диапазона)	100 A	± (0.05% от значения + 0.05% от предела шкалы)
	20 A	± (0.03% от значения + 0.03% от диапазона)	30 A	± (0.05% от значения + 0.05% от диапазона)
Мощность
Диапазон установок	15 Вт	10 мВт ~ 15,000 мВт, разрешение 1 мВт	20 Вт	10 мВт ~ 20,000 мВт, разрешение 1 мВт	500 Вт	0.05 Вт ~ 500.00 Вт, разрешение 0.01 Вт
	100 Вт	0.05 Вт ~ 100.00 Вт, разрешение 0.01 Вт	150 Вт	0.05 Вт ~ 150.00 Вт, разрешение 0.01 Вт
Диапазон отсчета	15 Вт	0.0 мВт ~ 15,600 мВт, разрешение 0.1 мВт	20 Вт	0.0 мВт ~ 21,000.0 мВт, разрешение 0.1 мВт	500 Вт	0.000 Вт ~ 520.000 Вт, разрешение 0.001 Вт
	100 Вт	0.000 Вт ~ 104.000 Вт, разрешение 0.001 Вт	150 Вт	0.000 Вт ~ 160.000 Вт, разрешение 0.001 Вт
Погрешность	15 Вт	± (0.04% от значения + 0.04% от диапазона)	20 Вт	± (0.07% от значения + 0.08% от диапазона)	500 Вт	± (0.07% от значения + 0.07% от предела шкалы)
	100 Вт	± (0.05% от значения + 0.05% от диапазона)	150 Вт	± (0.07% от значения + 0.08% от диапазона)
Возможность редактирования выполнения	Максимальное количество шагов в одном потоке: 500 шагов Максимальное количество циклов в одном шаге: 999999 циклов
Хранение данных	Режим аккумулятора: 100 мс ~60 минут Режим EDLC: 10 мс ~60 минут				10 мс ~ 60 минут
Требования к питанию	23.8 ~ 24.5 В, DC 2 кВт (Chroma 62000B c 2 модулями)				42.75 ~ 47.25 В, DC; 11 кВт (Chroma A691103)
Размеры (В x Ш x Г)	222 мм x 428 мм x 630 мм				179 мм x 428 мм x 688 мм
Вес (полный модуль)	около 63 кг				около 40 кг

Модель	Описание
17011	Система для испытаний аккумуляторных батарей
17200-5-10	17200 рама на 5 модулей
17202-5-20	17200 модуль 5 В/20 А на 2 канала
17202-5-30	17200 модуль 5 В/30 А на 2 канала
17212R-5-100	17200 модуль 5 В/100 А на 12 каналов
62015B-24-62	Модуль источника питания постоянного тока 24 В/62.5 А/1500 Вт
51101-64	Многофункциональный регистратор данных на 64 канала (опция)

Документы

model_17011_pr__est_system Размер: 1,2 мб
