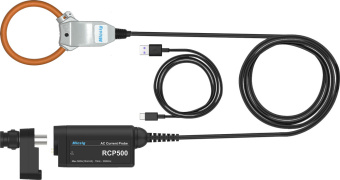

Осциллографический токовый пробник AC с поясом Роговского Micsig RCP500

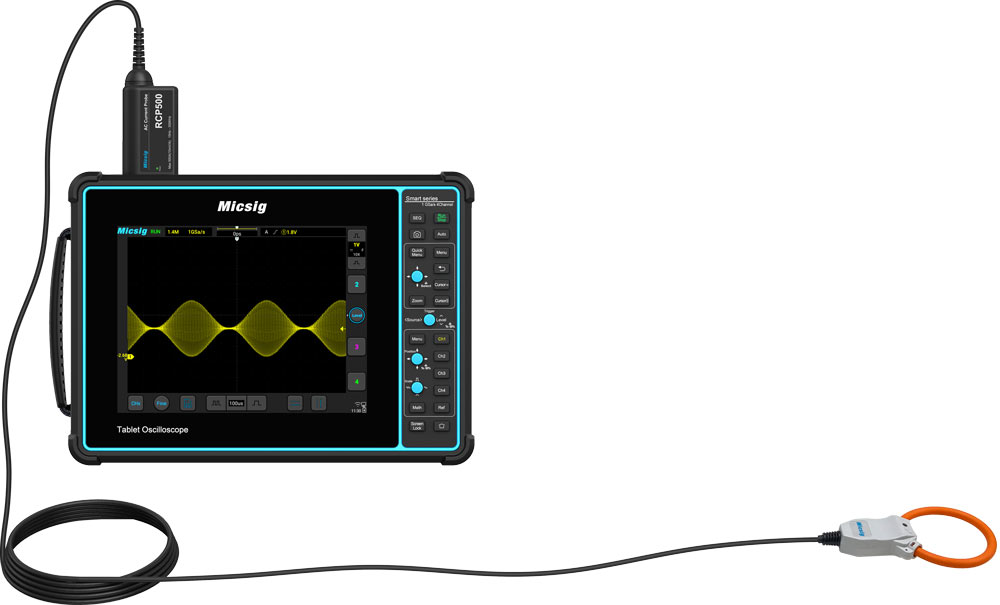

В отличие от Micsig RCP500, комплектуется дополнительным адаптером Micsig PA05 и кабелем USB (для работы с любым осциллографом с разъемом BNC и питанием от USB).
Полоса пропускания: 15 Гц - 300 кГц (-3 дБ)
Диапазон тока: 200 мА - 500 А
Чувствительность: 10 мВ / A
Точность: 1%
Точность фазы: ≤ 0,8 ° (45 Гц-66 Гц)
Точность позиционирования проводника: в пределах ±1% (отклонение от центра)
Влияние внешних магнитных полей: 1,5% к.с. или ниже (400 А / м, 50 Гц / 60 Гц)
Напряжение смещения: ±1 мВ или ниже
Максимальное напряжение: AC 10 кВ RMS (1 минута), (50 Гц / 60 Гц) (только часть катушки Роговского)

Осциллографический токовый пробник AC с поясом Роговского Micsig RCP500

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

В отличие от Micsig RCP500, комплектуется дополнительным адаптером Micsig PA05 и кабелем USB (для работы с любым осциллографом с разъемом BNC и питанием от USB).
Полоса пропускания: 15 Гц - 300 кГц (-3 дБ)
Диапазон тока: 200 мА - 500 А
Чувствительность: 10 мВ / A
Точность: 1%
Точность фазы: ≤ 0,8 ° (45 Гц-66 Гц)
Точность позиционирования проводника: в пределах ±1% (отклонение от центра)
Влияние внешних магнитных полей: 1,5% к.с. или ниже (400 А / м, 50 Гц / 60 Гц)
Напряжение смещения: ±1 мВ или ниже
Максимальное напряжение: AC 10 кВ RMS (1 минута), (50 Гц / 60 Гц) (только часть катушки Роговского)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG RCP500

Модель	Micsig RCP500 Rogowski coil
Диапазон	200 мА - 500 А
Частота	15 Гц - 300 кГц (-3 дБ)
Чувствительность	10 мВ/А
Точность	1%
Точность фазы	≤ 0.8° (45 Гц - 66 Гц)
Выходной шум	<2 мВскз
Максимальное напряжение	переменный ток 10 кВскз (1 мин.), (50 Гц/60 Гц); только катушка Роговского
Точность позиционирования проводника	±1% (отклонение от центра)
Влияние внешних магнитных полей	1.5 % или ниже (400 А, 50/60 Гц)
Рабочая температура	- 20°C - 70°C
Класс безопасности	CAT III 1000 В / CAT IV 600 В
Выходное сопротивление	высокое сопротивление
Питание	5 В пост.; Micsig UPI / USB
Максимальный размер проводника	50 мм
Толщина катушки Роговского	6 мм
Габариты внешнего блока, мм	37x82x22
Длина выходного кабеля	около 200 см

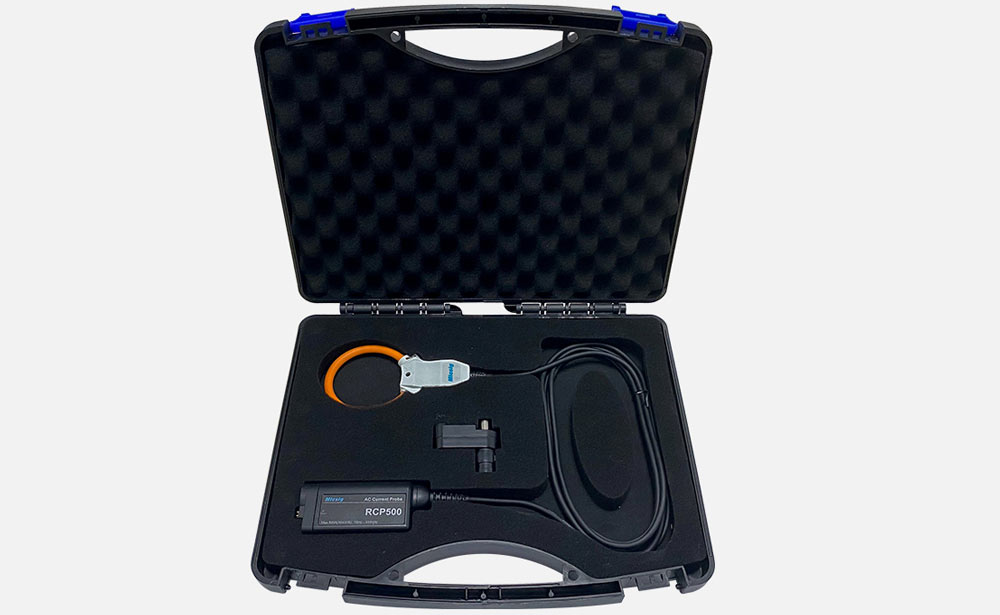

Комплектация	Micsig RCP500, Micsig PA05, кейс, USB кабель
