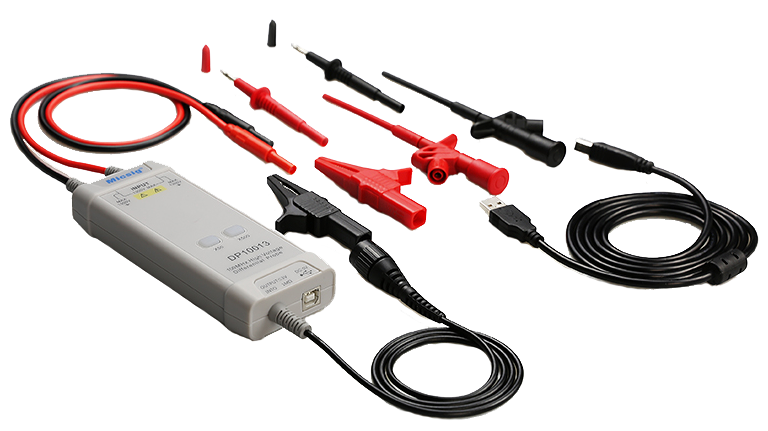

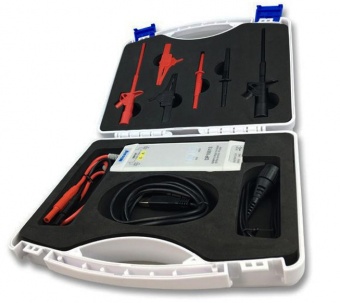

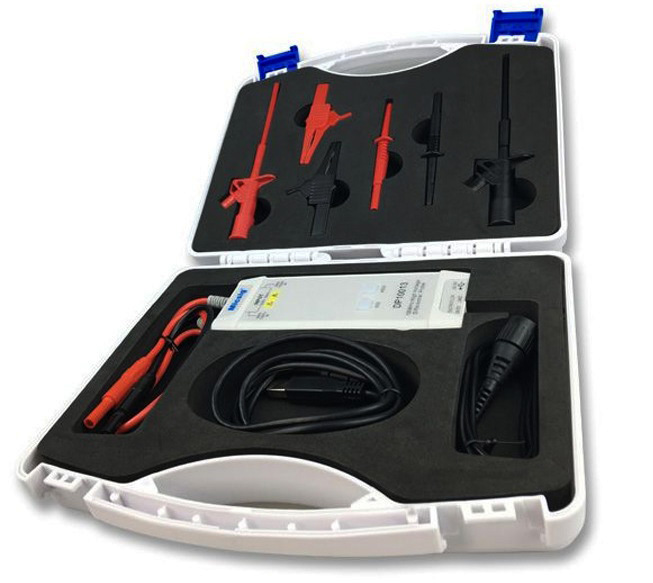

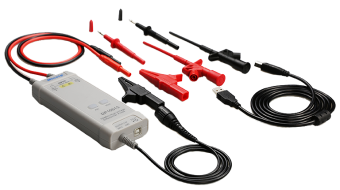

Осциллографический высоковольтный дифференциальный пробник Micsig DP5013

Привлекательные характеристики Micsig DP5013:

    Полоса пропускания до 50 МГц
    Максимальное напряжение между дифференциальными входами 1300 В (постоянное + размах переменного)
    Переключаемый коэффициент ослабления х50 или х500

Применение Micsig DP5013:

    Измерение с плавающим потенциалом
    Измерение в импульсных источниках питания
    Измерение в контроллерах электродвигателей
    Измерение в электронных нагрузках
    Измерение в дисплеях с ЭЛТ
    Измерение в силовых преобразователях
    Измерение в приборах питания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG DP5013:

Модель	Micsig DP5013	Micsig DP10013
Полоса пропускания	50 МГц	100 МГц
Время нарастания	7 нс	3.5 нс
Коэффициент ослабления	х50 х500	х50 х500
Погрешность усиления	±2%	±2%
Максимальное напряжение между дифференциальными входами (постоянное + размах переменного)	130 В (х50) 1300 В (х500)	130 В (х50) 1300 В (х500)
Максимальное напряжение между входами при одном заземленном входе (постоянное + размах переменного)	130 В (х50) 1300 В (х500)	130 В (х50) 1300 В (х500)
Уровень шума, приведенный к входу	<40 мВСКЗ (х50) <230 мВСКЗ (х500)	<40 мВСКЗ (х50) <230 мВСКЗ (х500)
Ослабление синфазного сигнала	>80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц)	>80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц)
Импеданс входа	10 МОм/1 пФ (дифференциальный режим); 5 МОм/2 пФ (режим с одним заземленным входом)	10 МОм/1 пФ (дифференциальный режим); 5 МОм/2 пФ (режим с одним заземленным входом)
Выходное напряжение	<3 В	<3 В
Сигнализация перегрузки	мигающая подсветка кнопки	мигающая подсветка кнопки
Питание	постоянный ток, 5 В, питание USB	постоянный ток, 5 В, питание USB
Потребляемая мощность	0.85 Вт	0.85 Вт

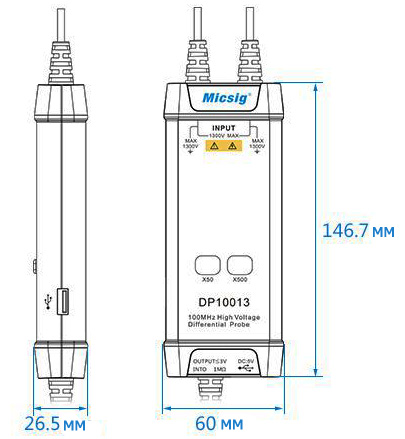

Размеры, мм	146x60x27	146x60x27
Длина входного кабеля	около 60 см	около 60 см
Длина выходного кабеля	около 90 см	около 90 см

Купить осциллографический высоковольтный дифференциальный пробник Micsig DP5013  можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Осциллографический высоковольтный дифференциальный пробник Micsig DP5013  (PDF)
