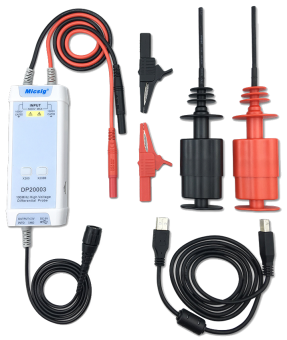

Осциллографический высоковольтный дифф. пробник Micsig DP20003

Полоса пропускания до 100 МГц
Максимальное напряжение между дифференциальными входами 5600 В (постоянное + размах переменного)
Переключаемый коэффициент ослабления х200 или х2000

Осциллографический высоковольтный дифф. пробник Micsig DP20003

Подробнее

1 197.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Видео

Описание

Полоса пропускания Micsig DP20003 до 100 МГц
Максимальное напряжение между дифференциальными входами 5600 В (постоянное + размах переменного)
Переключаемый коэффициент ослабления х200 или х2000

Применение Micsig DP20003:

Измерение с плавающим потенциалом
Измерение в импульсных источниках питания
Измерение в контроллерах электродвигателей
Измерение в электронных нагрузках
Измерение в дисплеях с ЭЛТ
Измерение в силовых преобразователях
Измерение в приборах питания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG DP20003:

Модель	Micsig DP20003	Micsig DP10013
Полоса пропускания	100 МГц	100 МГц
Время нарастания	3.5 нс	3.5 нс
Коэффициент ослабления	х200 х2000	х50 х500
Погрешность усиления	±2%	±2%
Максимальное напряжение между дифференциальными входами (постоянное + размах переменного)	560 В (х200) 5600 В (х2000)	130 В (х50) 1300 В (х500)
Максимальное напряжение между входами при одном заземленном входе (постоянное + размах переменного)	560 В (х200) 5600 В (х2000)	130 В (х50) 1300 В (х500)
Уровень шума, приведенный к входу	<160 мВСКЗ (х200) <920 мВСКЗ (х2000)	<40 мВСКЗ (х50) <230 мВСКЗ (х500)
Ослабление синфазного сигнала	>80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц)	>80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц)
Импеданс входа	50 МОм/1.25 пФ (дифференциальный режим); 25 МОм/2.5 пФ (режим с одним заземленным входом)	10 МОм/1 пФ (дифференциальный режим); 5 МОм/2 пФ (режим с одним заземленным входом)
Выходное напряжение	<3 В	<3 В
Сигнализация перегрузки	мигающая подсветка кнопки	мигающая подсветка кнопки
Питание	постоянный ток, 5 В, питание USB	постоянный ток, 5 В, питание USB
Потребляемая мощность	0.85 Вт	0.85 Вт
Размеры, мм	146x60x27	146x60x27
Длина входного кабеля	около 60 см	около 60 см
Длина выходного кабеля	около 90 см	около 90 см

Micsig DP10013 | Micsig DP20003

Серия высоковольтных дифференциальных пробников Micsig DP пополнилась моделью с полосой пропускания до 100 МГц (DP20003).
Технические характеристики серии можно посмотреть в сравнительной таблице ниже.

Привлекательные характеристики серии DP:

Полоса пропускания 100 МГц
Максимальное напряжение между дифференциальными входами 1300 В и 5600 В (постоянное + размах переменного)
Переключаемый коэффициент ослабления х50/х500 и x200/x2000

Применение:

Измерение с плавающим потенциалом
Измерение в импульсных источниках питания
Измерение в контроллерах электродвигателей
Измерение в электронных нагрузках
Измерение в дисплеях с ЭЛТ
Измерение в силовых преобразователях
Измерение в приборах питания

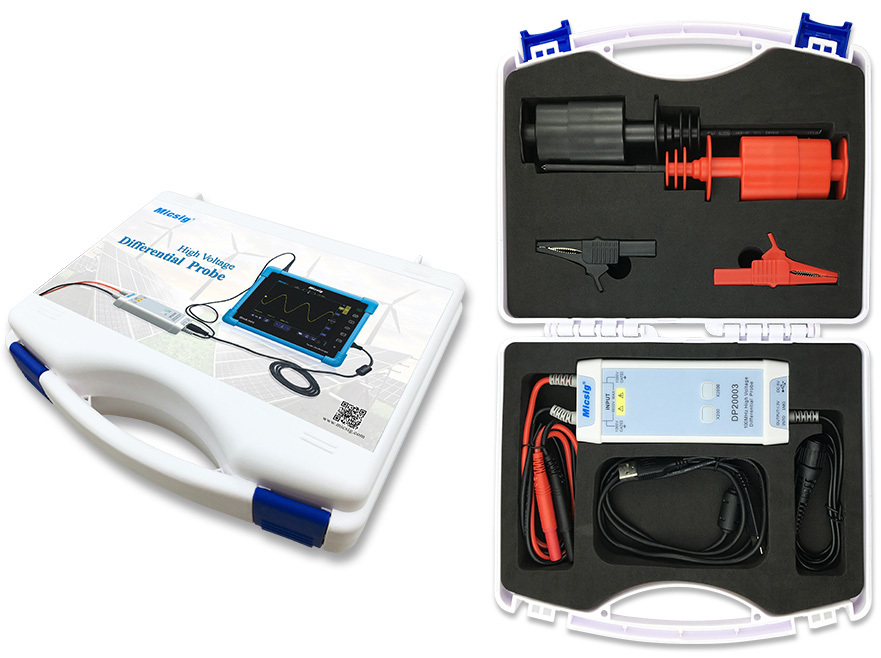

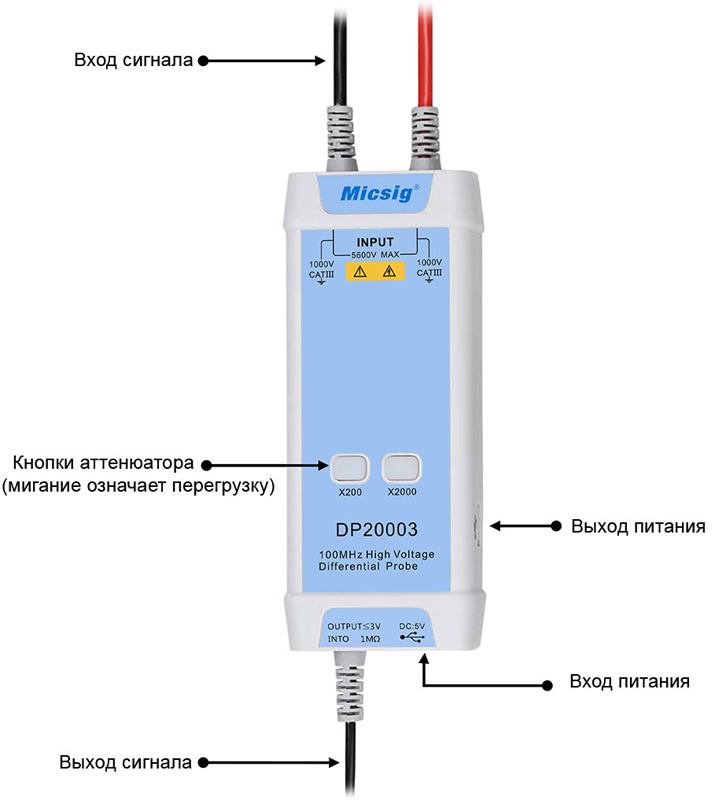

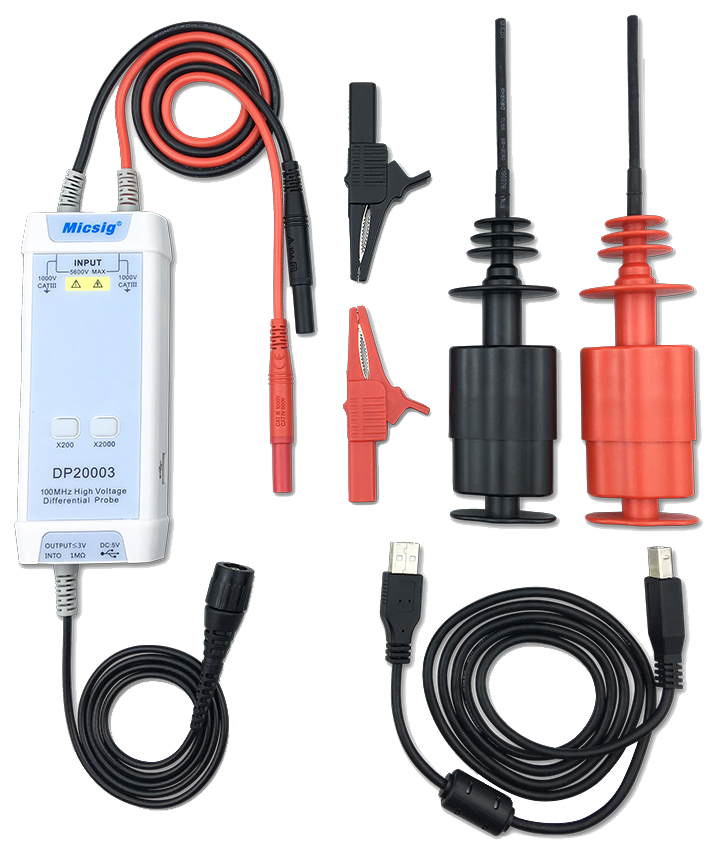

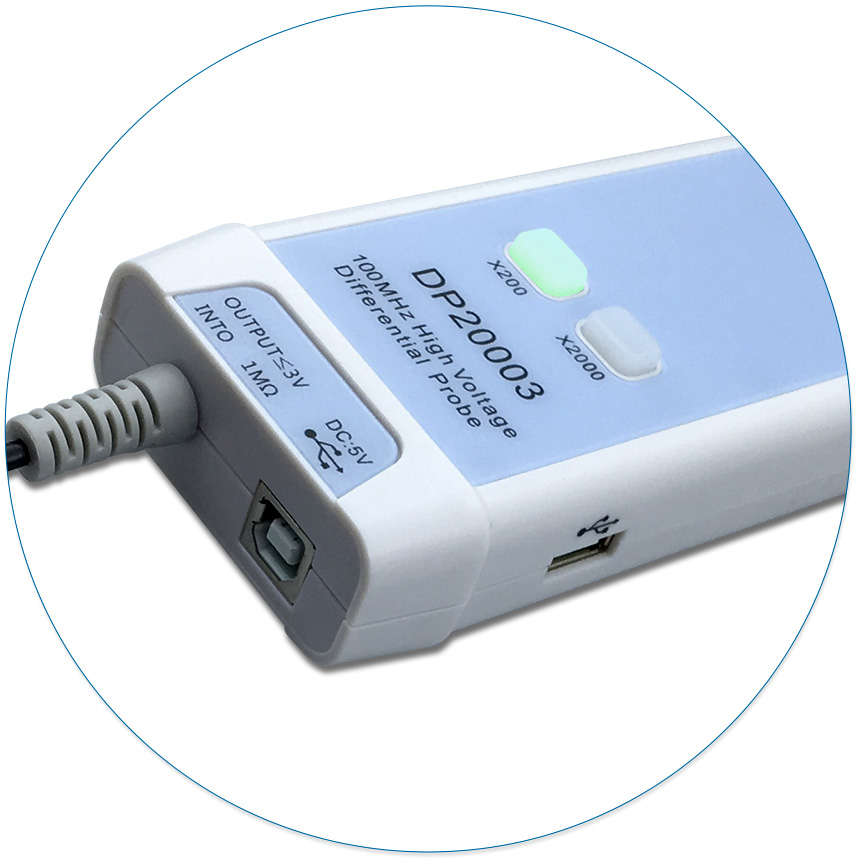

① Вход сигнала

② Индикаторы ослабления/Индикаторы перегрузки (мигание)

③ Выход сигнала

④ Вход питания

⑤ Выход питания

⑥ Насадка зажим типа "крокодил" (1 пара: красная и черная)

⑦ Насадка щуп (1 пара: красная и черная)

⑧ Насадка зажим типа крючок (1 пара: красная и черная)

⑨ Кабель USB

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель	Micsig DP20003	Micsig DP10013
Полоса пропускания	100 МГц	100 МГц
Время нарастания	3.5 нс	3.5 нс
Коэффициент ослабления	х200 х2000	х50 х500
Погрешность усиления	±2%	±2%
Максимальное напряжение между дифференциальными входами (постоянное + размах переменного)	560 В (х200) 5600 В (х2000)	130 В (х50) 1300 В (х500)
Максимальное напряжение между входами при одном заземленном входе (постоянное + размах переменного)	560 В (х200) 5600 В (х2000)	130 В (х50) 1300 В (х500)
Уровень шума, приведенный к входу	<160 мВСКЗ (х200) <920 мВСКЗ (х2000)	<40 мВСКЗ (х50) <230 мВСКЗ (х500)
Ослабление синфазного сигнала	>80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц)	>80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц)
Импеданс входа	50 МОм/1.25 пФ (дифференциальный режим); 25 МОм/2.5 пФ (режим с одним заземленным входом)	10 МОм/1 пФ (дифференциальный режим); 5 МОм/2 пФ (режим с одним заземленным входом)
Выходное напряжение	<3 В	<3 В
Сигнализация перегрузки	мигающая подсветка кнопки	мигающая подсветка кнопки
Питание	постоянный ток, 5 В, питание USB	постоянный ток, 5 В, питание USB
Потребляемая мощность	0.85 Вт	0.85 Вт
Размеры, мм	146x60x27	146x60x27
Длина входного кабеля	около 60 см	около 60 см
Длина выходного кабеля	около 90 см	около 90 см

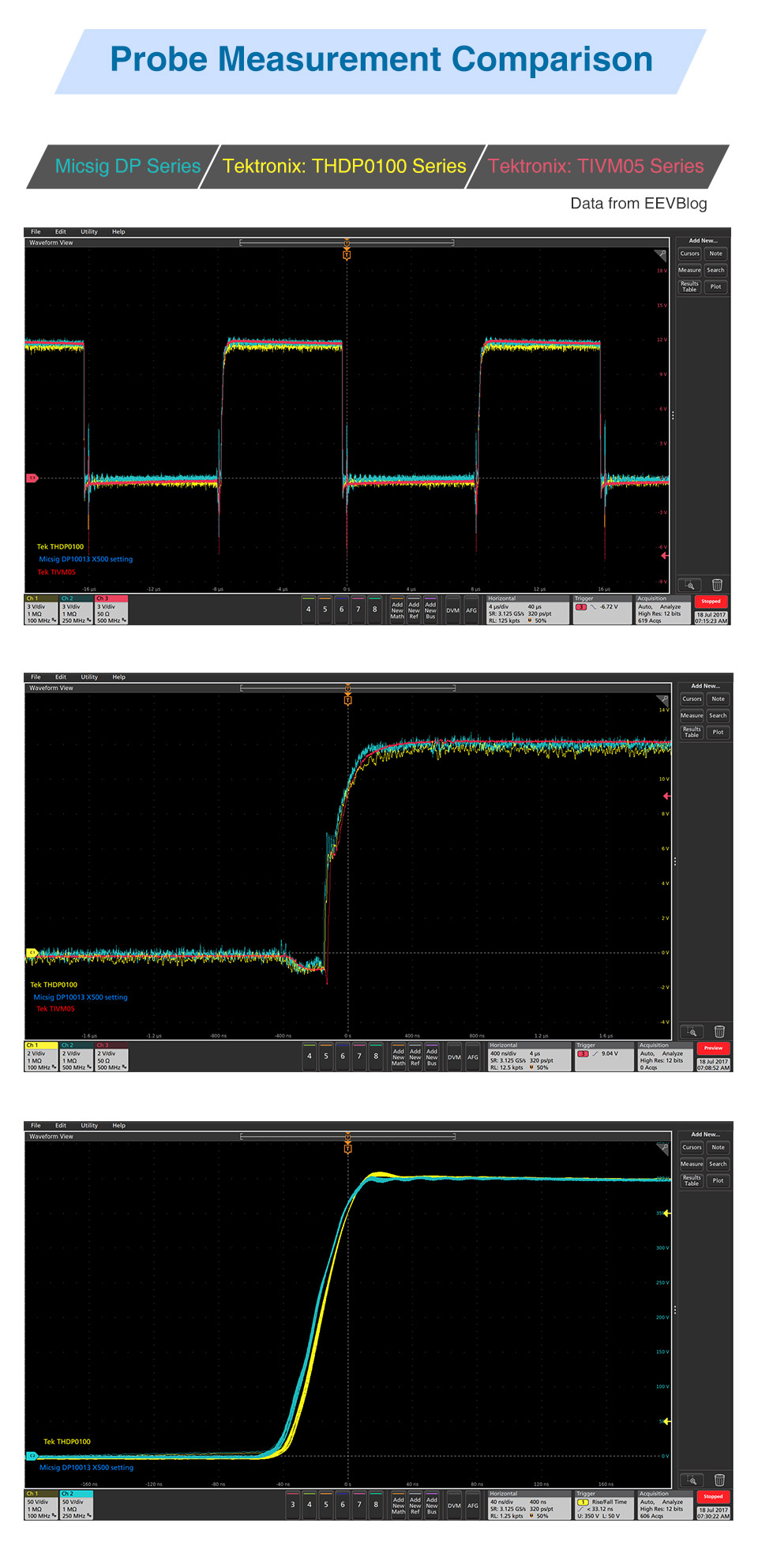

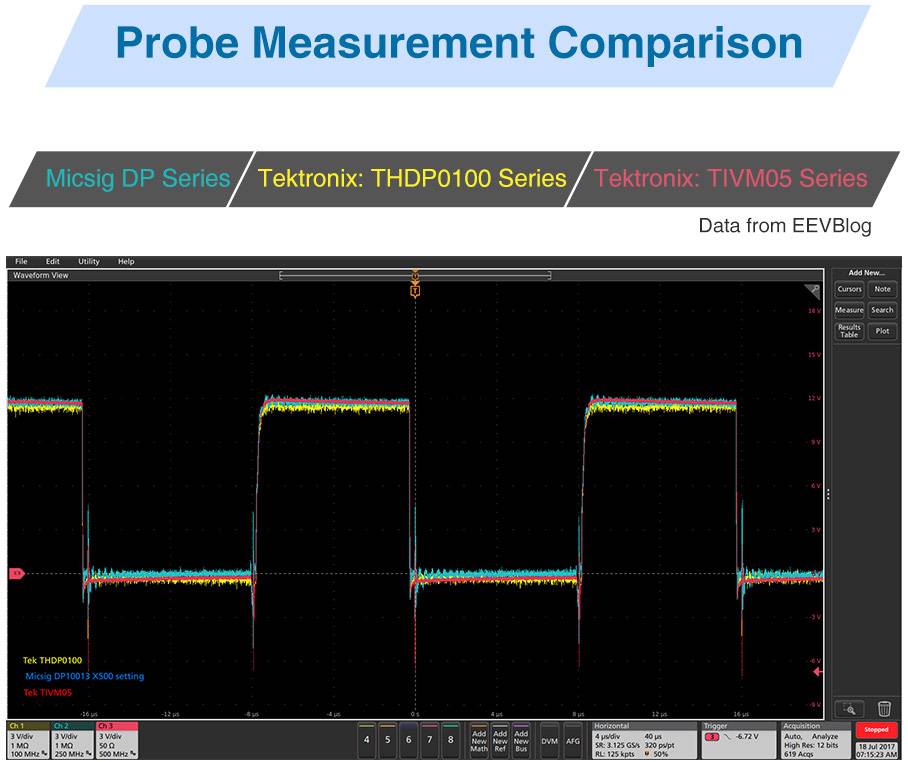

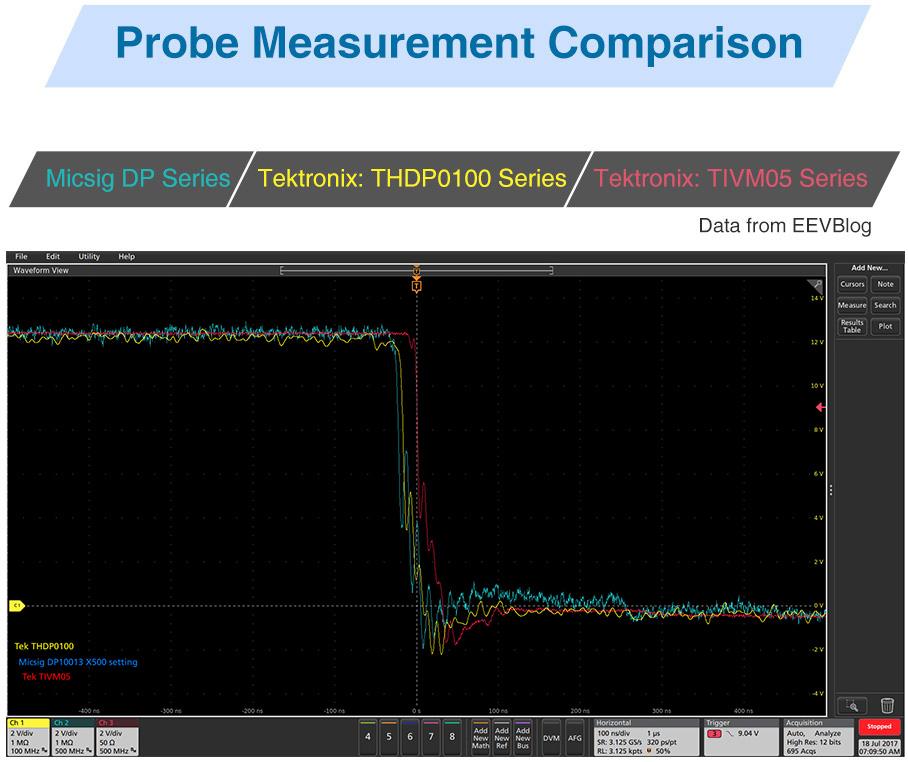

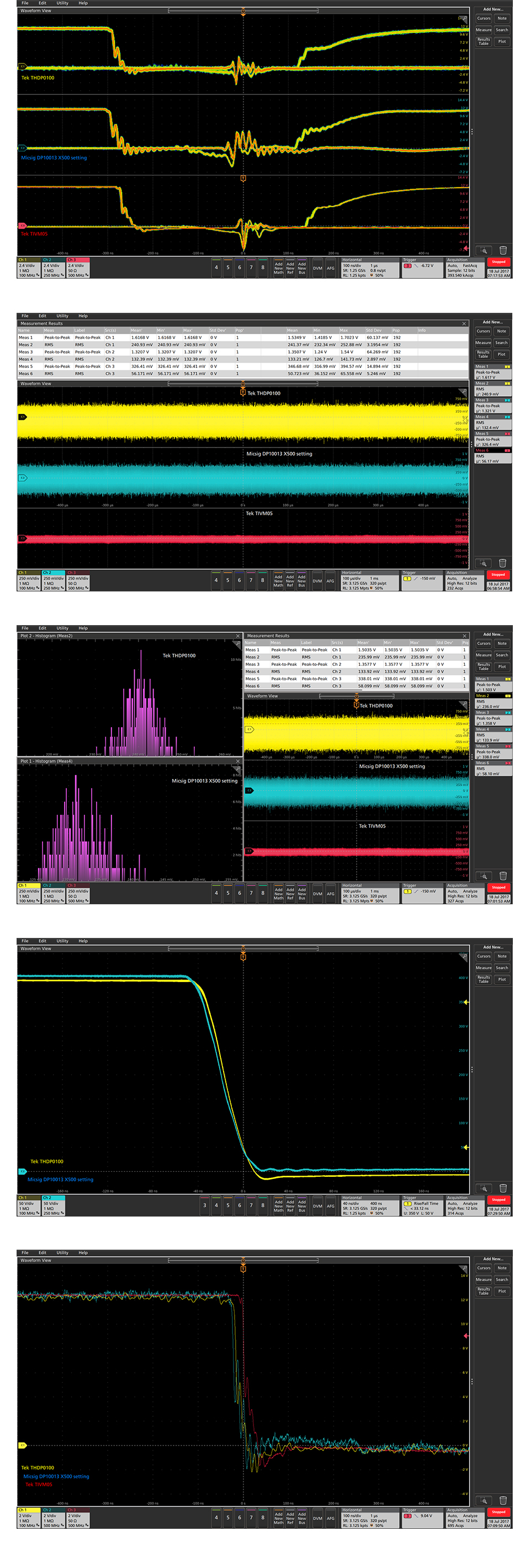

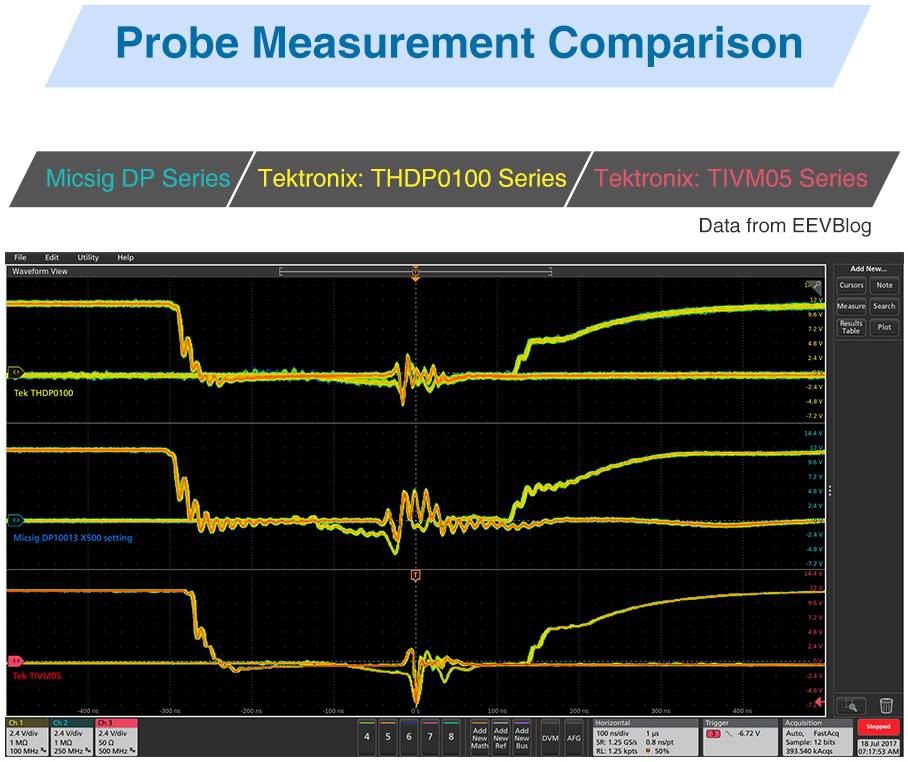

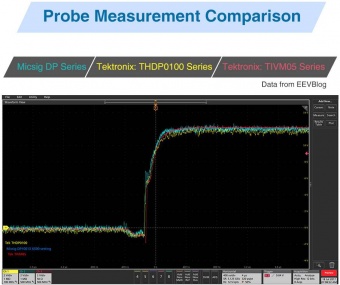

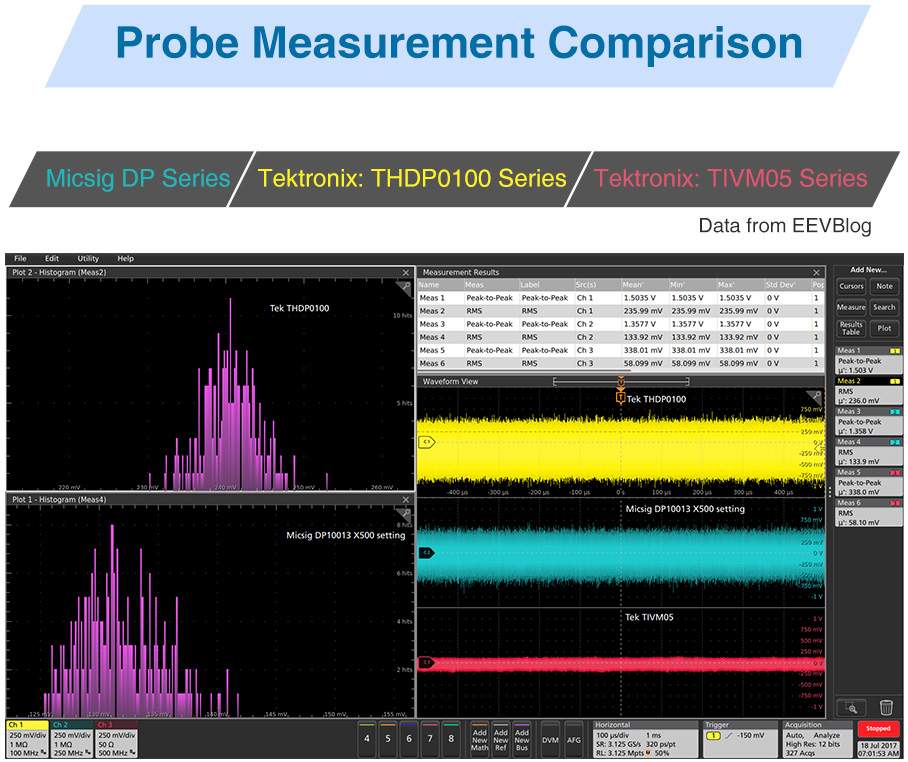

Сравнение:

Документы

micsig_product_catalog Размер: 2,6 мб
