Осциллографический токовый пробник AC/DC Micsig CP2100A

Полоса пропускания Micsig CP2100A 800 кГц
Осциллографический токовый пробник AC/DC Micsig CP2100A

Подробнее

1 116.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

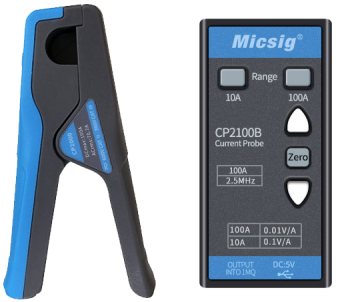

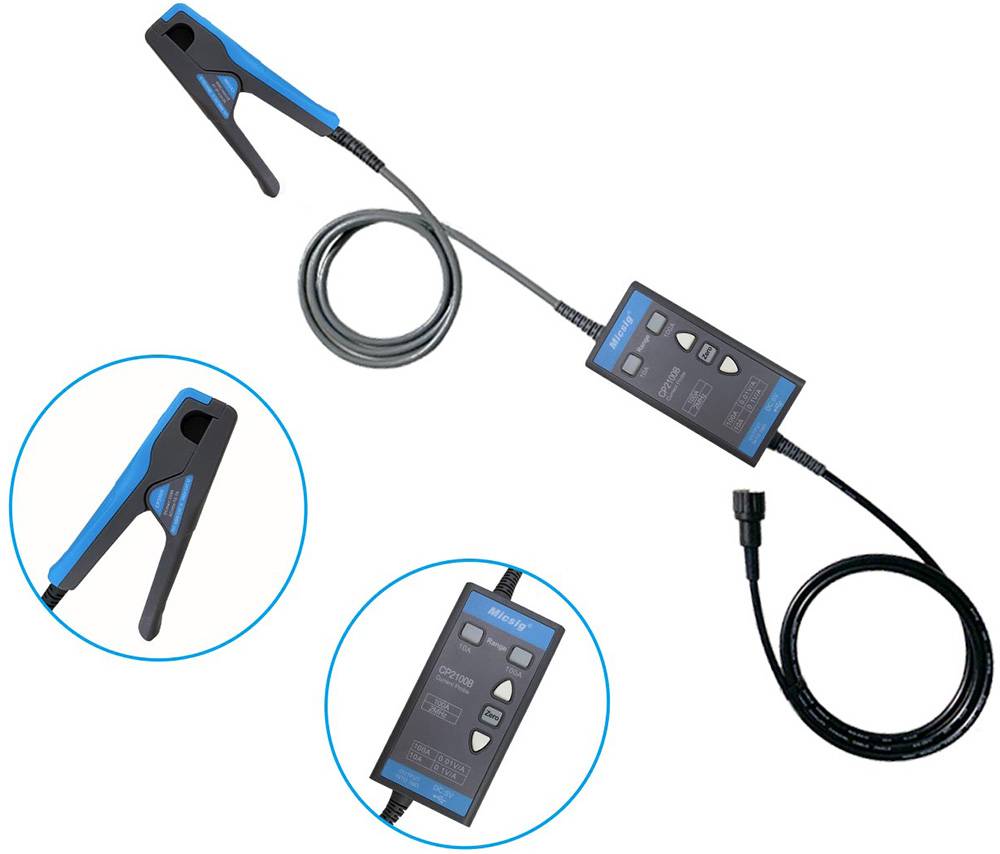

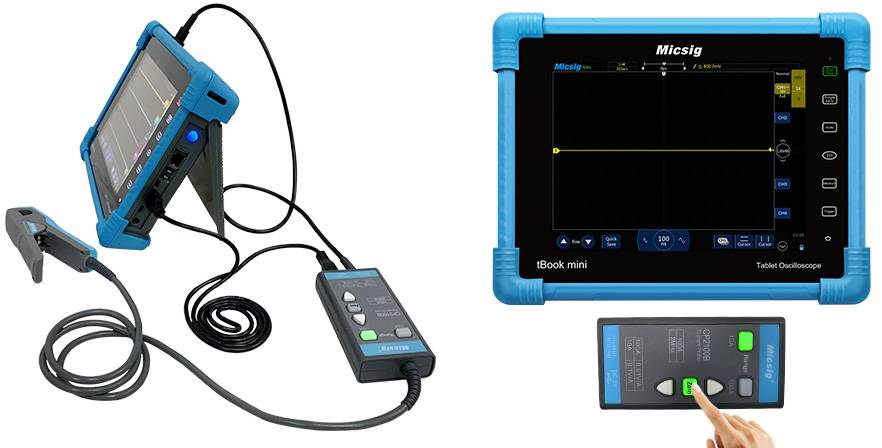

Пробник тока Micsig серии CP2100 – это токовые клещи, позволяющие измерять постоянный и переменный ток. Малогабаритный и привлекательный пробник удалось создать благодаря блочной конструкции. У данного пробника используется стандартный интерфейс BNC для подключения к входу осциллографа. Micsig CP2100 позволяет измерять максимальный ток с амплитудой до 100 А (70 Аскз); серия состоит из 2 моделей: CP2100A – полоса пропускания 800 кГц, CP2100B – полоса пропускания 2.5 МГц. Модели пробника тока серии CP2100 серии имеют по два диапазона: 10 и 100 А; автоматическую и ручную регулировку нуля. Источник питания – повсеместно используемый стандартный USB (не требуется дополнительный специальный источник питания, что делает измерение более удобным). Часто требуется при исследовании устройств управления электромоторами, частотных источников питания, инверторных источников питания, в электропитании, авионике и других областях.

Технические характеристики MICSIG CP2100A и CP2100B

Модель	Micsig CP2100A	Micsig CP2100B

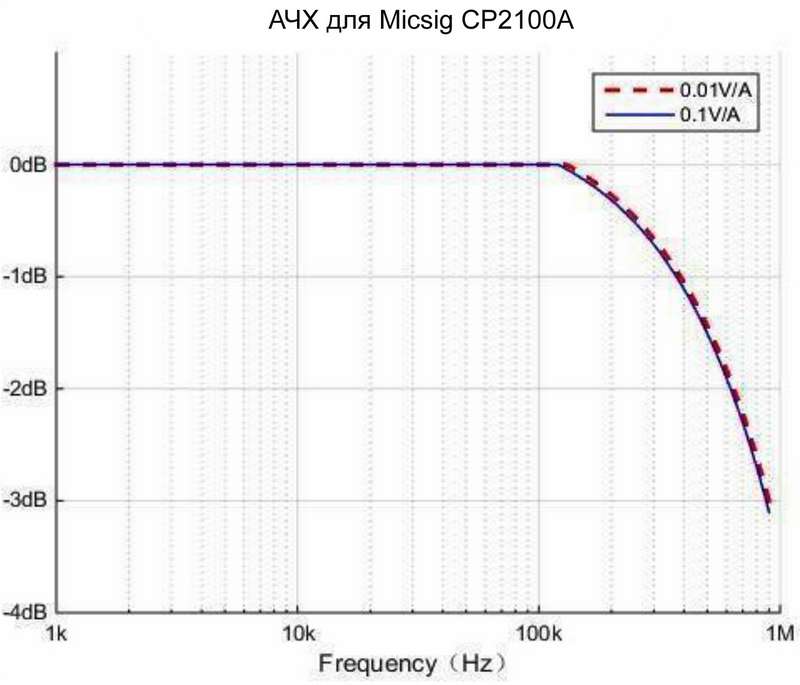

Полоса пропускания	DC~800 кГц	DC~2.5 МГц
Длительность фронта	≤583 нс	≤175 нс
Диапазоны измерения	10 А: амплитуда 50 мА~10 А; 100 А: амплитуда 1~100 А
Чувствительность, приведенная к выходу	0.1 В/А (10 А) 0.01 В/А (100 А)

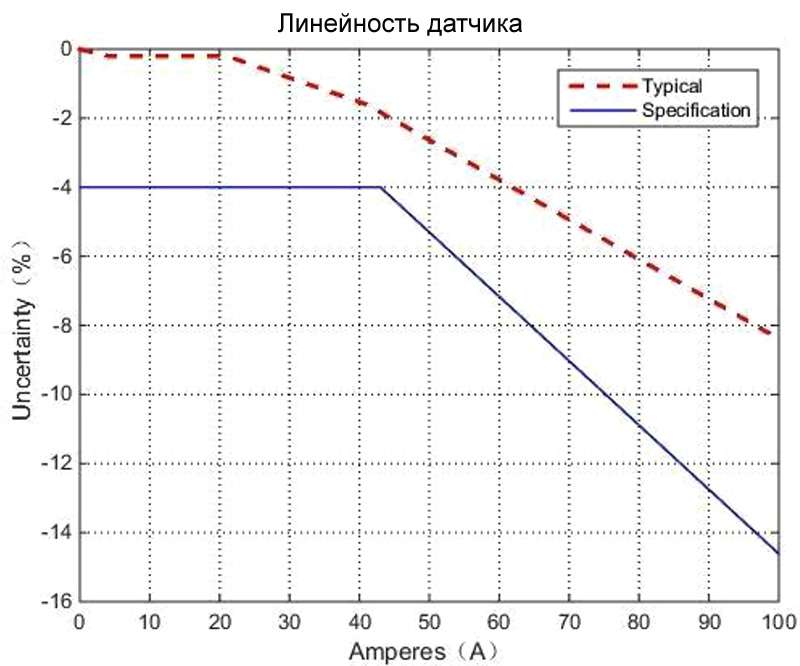

Погрешность для постоянного тока (типовое)	3%±50 мА (10 А) 4%±50 мА (100 А, амплитуда: 500 мА~40 А) 15% (100 А, амплитуда: 40~100 А)
Время задержки сигнала	<150 нс (10 А) <200 нс (100 А)

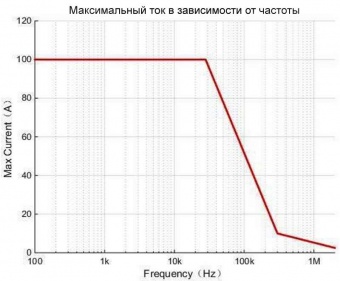

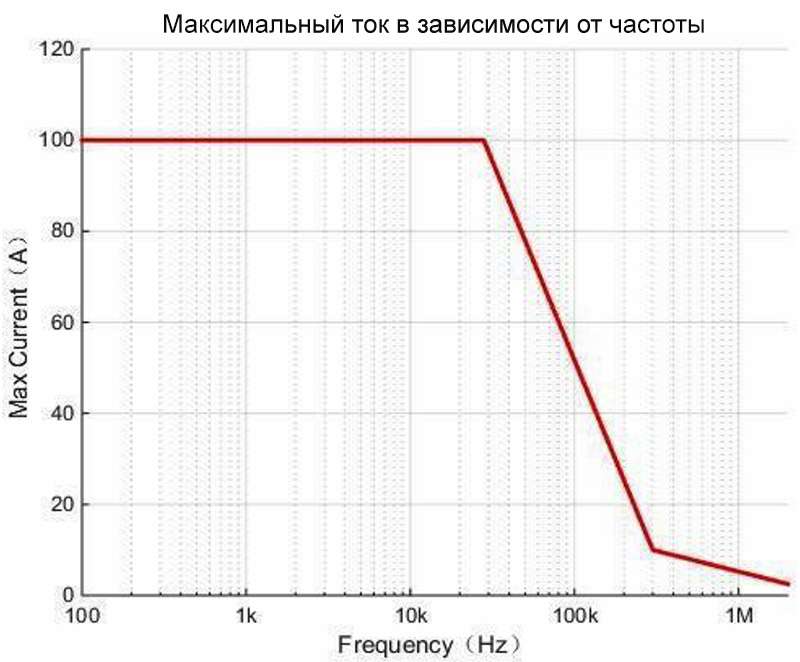

Максимальный измеряемый ток	100 А амплитуда переменного тока, 70.7 Аскз (постоянный ток + амплитуда переменного тока) 200 А размах, 70.7 Аскз (переменный ток)
Категория измерения	CAT III 300 В, CAT II 600 В
Макс. диаметр проводника с током	13 мм
Индикация перегрузки	зуммер, мигание подсветки кнопки
Питание	5 В, постоянный ток
Размеры датчика тока	110х61х25 мм
Размеры модуля управления	108х56х26 мм
Масса	290 г
