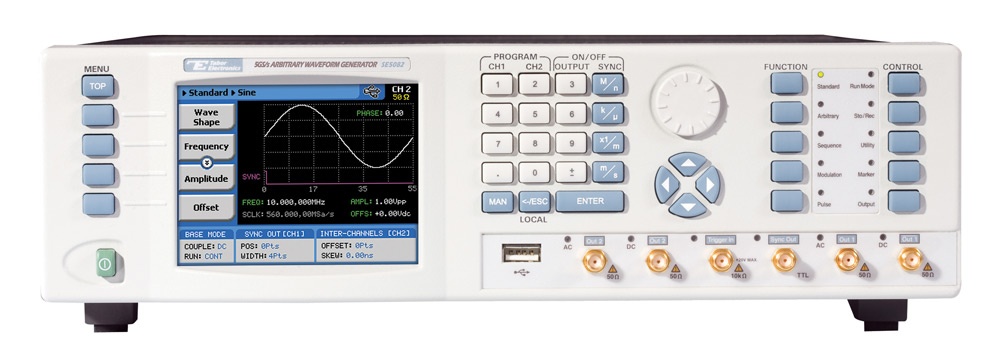

SE5082 - Двухканальный генератор сигналов произвольной формы с частотой дискретизации 5 ГГц/с

SE5082 – генератор сигналов произвольной формы служит для проведения оперативного тестирования и эффективной диагностики неисправностей различных электронных систем (устройств), а также используется при их отладке и настройке с помощью периодических колебаний или импульсов стандартной/нестандартной конфигурации. В частности, представленный прибор позволяет изучать реакцию исследуемого оборудования на воздействие условных помех с конкретными параметрами и характеристиками, соответствующими каждому конкретному случаю.

В состав генератора входит несколько основных элементов, узлов и модулей, обеспечивающих его полноценное функционирование на всех стадиях формирования испытательного сигнала требуемой формы:

• внутренняя память – используется для создания и хранения необходимой конфигурации сигнала или ее загрузки из сторонних источников (программные приложения на удаленном компьютере);
• устройство цифроаналогового преобразования – осуществляет наиболее точную детализацию сигнала на выходе генератора, обеспечивая требуемое разрешение, в соответствии со своей разрядностью;
• тактовый генератор – позволяет синхронизировать работу прибора с работой испытуемого объекта от внешнего или внутреннего источника образцовых импульсов.

К особенностям конструкции генератора можно отнести несколько основных моментов:

• наличие двух выходных каналов, по которым могут передаваться два различных сигнала, синхронизированных или несинхронизированных между собой;
• встроенный жидкокристаллический дисплей с достаточно большим размером по диагонали, позволяющим контролировать работу генератора на каждом этапе испытаний;

прибор может обмениваться необходимыми данными с удаленными цифровыми устройствами (ноутбуком, компьютером), используя несколько встроенных интерфейсов (USB, LAN, GPIB).

Используемая технология генераторации сигналов в приборах серии "Signal Expert", в сочетании с опциональными выходными модулями позволяет генерировать сигнал с частотой более 7 ГГц.

Опциональные выходные модули

Конструкция приборов серии "Signal Expert" позволяют заказчику подобрать один из опциональных выходных модулей, взамен стандартного, для оптимизации работы выбранного генератора под конкретную задачу.

Например, выходной модуль High Voltage, который обеспечивает выход до 3 Впик-пик в полосе частот до 1 ГГц при выходном сопротивлении 50 Ом, подходит для различных приложений во временной области.

В случае, если необходима прямая генерация сигнала с ЦАП в IF/RF диапазона, подойдет выходной модуль ВЧ с полосой 6 ГГц и фиксированным выходным уровнем 0 дБм.

Генераторы SE5081 и SE5082 в стандартной конфигурации имеют выходной модуль с полосой частот 3 ГГц, временем нарастания не более 200 пс и выходным уровнем 2 Впик-пик в дифференциальном режиме.

Все выходные модули устанавливаются на заводе при производстве заказанного генератора, в приборе может быть установлен только один выходной модуль, который будет действителен для для одного или двух ( в зависимости от модели прибора) выходных каналов устройства.

Основные технические характеристики генераторов сигналов серии "Signal Expert" :

• Частота дискретизации 5 ГГц
• Формирование стандартных форм сигналов: синус, треугольник, прямоугольник, импульс, пила, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение
• Максимальная частота сигнала синусоидальной формы 2,5 ГГц, (опцтионально до 7 ГГц с Module-RF)
• Амплитуда сигнала до 2 Впик-пик на нагрузке 50 Ом (дифференциальный выход),  опционально до 4 Впик-пик с опцией Module-HV
• Работа с несколькими зонами Найквиста (до 4-й зоны)
• Разрядность ЦАП 12 бит
• Регулировка временного сдвига между каналами от -3 нс до +3 нс с разрешением 10 пс (SE5082)
• Независимая или синхронизированная работа каналов (SE5082)
• Память для формирования сигнала 32 МБ (опция – 64 МБ)
• Различные виды модуляции: АМ, ЧМ, ГКЧ, ЧМн, АМн, (n)PSК, (n)QAM
• Специальный интерфейс управления последовательностью
• Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
• Генератор линейно-изменяющейся частоты (Chirp)
• Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
• ПО для формирования сигнала произвольной формы
• Синхронизация нескольких генераторов
• Большой цветной ЖК-дисплей (диагональ 4 дюйма)
• Интерфейсы ДУ: USB, LAN, GPIB.

Генераторы сигналов серии "Signal Expert" модели SE5081 и SE5082 (модели отличаются числом выходных каналов, 1 или 2 соответственно) это новое слово в сфере электронного приборостроения в области создания устройств для создания сигналов специальной и произвольной формы. Серия генераторов позволяет реализовывать самые сложные задачи и может подойти как для разработчиков ВЧ оборудования, так и в сферах НИОКР для имитации и анализа сложно модулированных сигналов.

Технические характеристики генератора сигналов произвольной формы SE5082:
