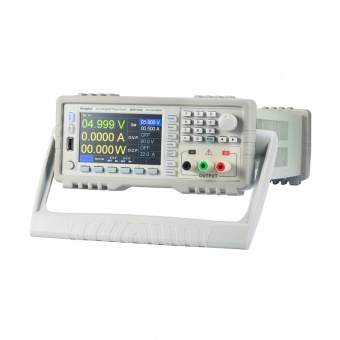

Широкополосный программируемый источник питания постоянного тока HCP

Основные характеристики
Широкий диапазон выходного напряжения и тока
Высокая точность и высокое разрешение
Напряжение до 605 В, ток до 111 А, доступны различные модели
Постоянный выходной ток, постоянное выходное напряжение, автоматическое переключение постоянного тока и постоянного напряжения
Постоянная выходная мощность
Дистанционная компенсация напряжения
Выход имеет управление включением/выключением

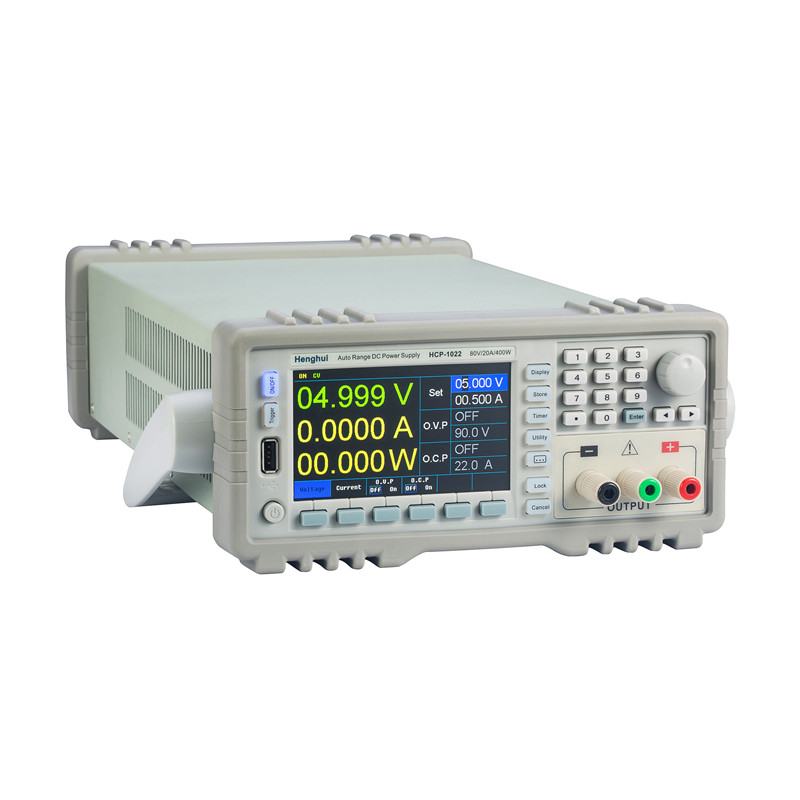

Ручка энкодера и ввод цифровой клавиши для настройки настроек
Объем составляет всего 1/2 ширины стойки и 2U высоты, и его можно использовать как на настольном компьютере, так и в системе.

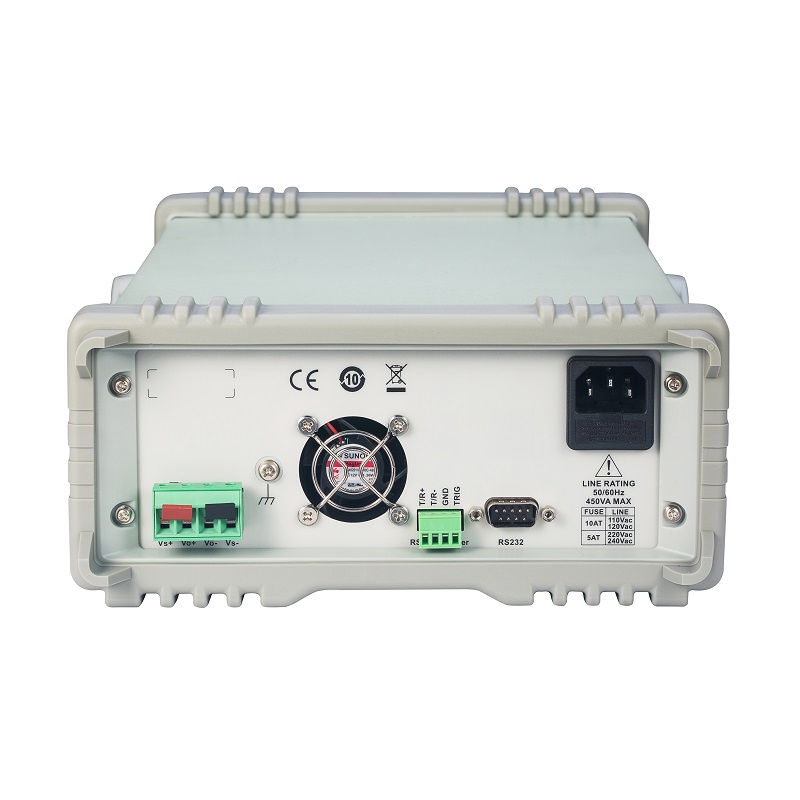

Передняя и задняя панели имеют выходные клеммы
Стандартный коммуникационный интерфейс RS232, RS485
Содержит множество инструкций SCPI для облегчения формирования интеллектуальной тестовой платформы
С функцией временного вывода он поддерживает неограниченное и заданное количество циклов вывода
Поддерживает локальное редактирование последовательности списков и может импортировать файлы последовательности списков через USB-интерфейс передней панели

Широкий дизайн, один может использоваться как несколько блоков.
Максимальная мощность высоковольтного источника питания постоянного тока не является произведением максимального напряжения и максимального тока.Возьмем в качестве примера HCP-1022, его максимальная мощность составляет 400 Вт, а максимальное напряжение и ток достигают 80 В и 20 А соответственно. Одна модель может заменить 2 или более общих источника питания.
Функция автоматического определения диапазона
Источник питания постоянного тока HCP может реализовать комбинированный выход нескольких напряжений и токов при фиксированной мощности. один источник питания может выдерживать испытания различных объектов, подлежащих испытанию с высоким напряжением и низким током или высоким током и низким напряжением. В то же время, поскольку выходное напряжение и ток источника питания контролируется предельной мощностью, она будет выражена в виде напряжения и тока.Автоматическое переключение диапазона.
 Небольшой размер и большие функции, более гибкие и бесплатные
Эпоха громоздких и громоздких приборов прошла, и теперь инженеры еще больше нуждаются в легких испытательных приборах.Блоки питания этой серии постоянного тока можно разместить на стандартном шкафу, даже если он используется для настольного использования, он не займет много места.
Напряжение достигает 600 В, а разумная конструкция делает высоковольтное испытание более безопасным.
Самое высокое напряжение серии HCP достигает 600 В.В светодиодной промышленности, производстве аккумуляторов и преобразователей постоянного/постоянного тока основным требованием к источнику питания является высокое напряжение. Серия HCP может применяться не только для испытаний в вышеупомянутых отраслях, но и для специальных испытаний со сверхвысокими требованиями к напряжению.Конструкция предохранительного терминала гарантирует безопасность теста.
Технические параметры

модель		HCP-1022	HCP1023C	HCP1024C	HCP1023	HCP1024
Номинальный выход постоянного тока	мощность	400 ВТ	850 Вт	1500 Вт	850 Вт	1500 Вт
	напряжение	0 ~ 80,5 В	0 ~ 35 В		0 ~ 85 В
	электрический ток	0 ~ 20,5А	0 ~ 111А		0 ~ 40,5А
Скорость регулирования нагрузки	напряжение	0,01% +5 мВ	0,01% +5 мВ		0,01% +10 мВ
	электрический ток	0,1% + 5 мА	0,1% + 10 мА		0,1% + 10 мА
Скорость регулирования мощности	напряжение	0,01% + 2,5 мВ	0,01% +5 мВ		0,01% +10 мВ
	электрический ток	0,1% + 2,5 мА	0,1% + 10 мА		0,1% + 10 мА
Разрешение заданного значения	напряжение	1 мВ	1 мВ		1 мВ
	электрический ток	1 мА	10 мА		1 мА
Разрешение значения обратного считывания	напряжение	1 мВ	1 мВ		1 мВ
	электрический ток	1 мА	10 мА		1 мА
Точность заданного значения	напряжение	0,01% +10 мВ	0,01% +10 мВ		0,01% +10 мВ
	электрический ток	0,1% + 10 мА	0,1% + 60 мА		0,1% + 10 мА
Точность обратного считывания значения	напряжение	0,01% +5 мВ	0,01% +5 мВ		0,01% +5 мВ
	электрический ток	0,1% + 10 мА	0,1% + 40 мА		0,1% +0,1% от FS
пульсация	напряжение	50мВпп	100мВпп		100мВпп
	электрический ток	15 метров	150 метров		50 метров
Время восстановления		≤5 мс	≤500us		≤500us
подниматься час	Без нагрузки	≤300 мс	≤300 мс		≤300 мс
	Полностью загруженный	≤1с	≤500 мс		≤500 мс
падающий час	Без нагрузки	≤500 мс	≤5s		≤5s
	Полностью загруженный	≤300 мс	≤150 мс		≤150 мс

модель		HCP1023B	HCP1024B	HCP1023H	HCP1024H	HCP1023G	HCP1024G
Номинальный выход постоянного тока	мощность	850 Вт	1500 Вт	850 Вт	1500 Вт	850 Вт	1500 Вт
	напряжение	0 ~ 155 В		0 ~ 305 В		0 ~ 605 В
	электрический ток	0 ~ 20,5А		0 ~ 10,5А		0 ~ 5,5А
Скорость регулирования нагрузки	напряжение	0,01% +40 мВ		0,01% +100 мВ		0,01% +100 мВ
	электрический ток	0,1% + 10 мА		0,1% + 10 мА		0,1% + 10 мА
Скорость регулирования мощности	напряжение	0,01% +30 мВ		0,01% +50 мВ		0,01% +50 мВ
	электрический ток	0,1% + 10 мА		0,1% + 10 мА		0,1% + 10 мА
Разрешение заданного значения	напряжение	10 мВ		10 мВ		10 мВ
	электрический ток	1 мА		1 мА		1 мА
Разрешение значения обратного считывания	напряжение	10 мВ		10 мВ		10 мВ
	электрический ток	1 мА		1 мА		1 мА
Точность заданного значения	напряжение	0,03% +100 мВ		0,03% +200 мВ		0,03% +200 мВ
	электрический ток	0,1% + 10 мА		0,1% + 10 мА		0,1% + 10 мА
Точность обратного считывания значения	напряжение	0,02% +50 мВ		0,02% +100 мВ		0,02% +100 мВ
	электрический ток	0,1% +0,1% от FS		0,1% +0,1% от FS		0,1% +0,1% от FS
пульсация	напряжение	150мВпп		250мВпп		300мВпп
	электрический ток	3 0 м А р мс		4 0 м А р мс		3 0 м А р мс
Время восстановления		≤500us		≤500us		≤500us
подниматься час	Без нагрузки	≤300 мс		≤300 мс		≤300 мс
	Полностью загруженный	≤1с		≤1с		≤1с
падающий час	Без нагрузки	≤5s		≤5s		≤5s
	Полностью загруженный	≤200 мс		≤150 мс		≤200 мс

модель	HCP-1022	HCP1023X	HCP1024X
Температурный коэффициент	100 ppm
Напряжение компенсации чувствительности	1В
защита	Защита от перегрузки, защита от обратной полярности, защита от перенапряжения, защита от перегрузки по току, защита от перегрева
Блокировка клавиатуры	быть
порт	Стандартный интерфейс RS232, RS485, поддержка стандартного набора команд SCPI, протокол MODBUS-RTU, внешний интерфейс запуска
Храните и вызывайте	300 групп
Изоляция	Между основанием и клеммой: ≥100 МВт/500 В постоянного тока
Рабочая среда	Температура окружающей среды: 0 ~ 40 ℃ Относительная влажность: ≤80%
Среда хранения	Температура окружающей среды: -10 ~ 70 ℃ Относительная влажность: ≤70%
Потребляемая мощность	176 В ~ 264 В (полная нагрузка) 100 В ~ 132 В (половинная нагрузка)	110В ±10% 220В ± 10%	220В ± 10%
приложение	1 шнур питания, 1 перекрестный кабель RS232
размер	412D × 215 Вт × 89 Ч	507D × 215 Вт × 89 Ч
Масса нетто	5,0 кг	8 кг
