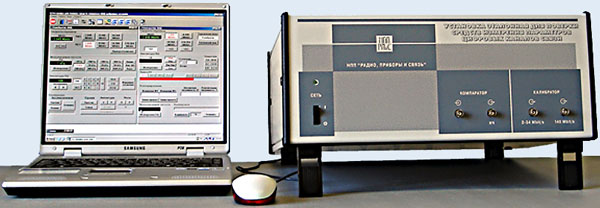

Установка измерительная эталонная ЭД-01

Установка предназначена для воспроизведения и передачи размера амплитуды (размаха) фазового дрожания измерителям параметров цифровых (PDH/SDH) каналов связи со скоростями передачи информации 2048 кбит/с, 8448 кбит/с, 34368 кбит/с и 139264 кбит/с.
Установка может быть использована для первичной и периодической поверки специализированных измерителей джиттера и комплексных анализаторов PDH/SDH сетей, имеющих опции измерения и воспроизведения амплитуды (размаха) фазового дрожания.
Установка может быть использована для определения погрешностей измерения и воспроизведения амплитуды (размаха) фазового дрожания (А_р-р), амплитуд фазового дрожания "вверх" (А_+р) и "вниз" (А_-р), среднеквадратического значения амплитуды фазового дрожания (А_скз).
Установка может быть использована при испытаниях указанных приборов для целей утверждения их типа при занесении в Госреестр Российской Федерации.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Сигналы с калиброванными значениями размаха (А_р-р) и амплитуд (А_+р; А_-р) фазового дрожания на скоростях передачи: 2048 (1±50·10^-6) кбит/с (код HDB-3); 8448 (1±30·10^-6) кбит/с (код HDB-3); 34368 (1±20·10^-6) кбит/с (код HDB-3); 139264 (1±15·10^-6) кбит/с (код CMI).
2.2. Фиксированные частоты встроенного модулирующего генератора синусоидального сигнала: 0,02;0,1; 0,2; 0,4; 1; 10; 20; 50; 100; 400;800 и 3500 кГц
2.3. Пределы устанавливаемых значений размаха (А_р-р) фазового дрожания приведены в таблице

Значения модулирующих частот, кГц	Пределы устанавливаемых значений амплитуды(размаха) фазового дрожания Ар-р, UI
	2048 кбит/с	8448 кбит/с	34368 кбит/с	139264 кбит/с
0,02	0,2 - 100	0,2 - 100	-	-
0,1	0,1 - 100	0,1 - 100	0,1 - 100	-
0,2; 0,4	0,1 - 50	0,1 - 50	0,1 - 50	0,1 - 50
1	0,1 - 20	0,1 - 20	0,1 - 20	0,1 - 20
10	0,1 - 2	0,1 - 2	0,1 - 2	0,1 - 2
20	0,05 - 1	0,05 - 1	0,05 - 1	0,05 - 1
50	0,05 - 1	0,05 - 1	0,05 - 1	0,05 - 1
100	0,05 - 0,5	0,05 - 0,5	0,05 - 1	0,05 - 1
400	-	0,05 - 0,5	0,05 - 0,5	0,05 - 0,5
800	-	-	0,05 - 0,5	0,05 - 0,5
3500	-	-	-	0,05 - 0,5

Примечание: Пределы устанавливаемых значений амплитуд А_+р и А_-р равны половине от пределов для А_р-р.

2.4. Дискретность установки размаха (А_р-р) и амплитуд (А_+р, А_-р) фазового дрожания от 0,002 UI до 1 UI (в зависимости от верхнего предела).
2.5. Неисключенная систематическая абсолютная погрешность воспроизведения пиковых значений размаха (А_р-р) и амплитуд (А_+р, А_-р) фазового дрожания:Θ₀=±(A₀•10^-2A_p-p+ΔA_ш)
где: А₀ = (0,5 - 1,5) - в зависимости от модулирующей частоты; ΔA_ш = (0,0075 - 0,03) UI - в зависимости от полосы модулирующих частот и скорости передачи.
2.6. Среднеквадратическое отклонение (СКО) результата измерения при воспроизведении и передаче размаха (А_р-р) и амплитуд (А_+р, А_-р) фазового дрожания:S_в=±(1•10^-3A_p-p+0,001UI)
2.7. Неисключенная систематическая абсолютная погрешность передачи размаха (А_р-р) и амплитуд (А_+р, А_-р) фазового дрожания компаратором на шкалах с пределами (0-20)UI; (0-2)UI и (0-0,2)UI:Θ_п=±(Q_п•10^-2A_p-p+ΔA_шк)
где Q_п=(0,4 - 0,5) в зависимости от скорости передачи и модулирующей частоты; ΔA_шк=(0,005 - 0,02) UI - в зависимости от скорости передачи и полосы частот установленной в компараторе.
2.8. Габаритные размеры: 488х475х210 мм.
2.9. Масса установки (без ПК) - 18 кг.
2.10. Климатические и механические воздействия по группе 2 ГОСТ 22261 со значением рабочих температур от +10 гр.С до +35 гр.С.
2.11. Гарантийное обслуживание - 2 года.

3. КОМПЛЕКТНОСТЬ И УСЛОВИЯ ПОСТАВКИ

3.1. В состав комплекта эталонной установки входят:

• Установка измерительная эталонная ЭД-01
• Комплект ЗИП для обеспечения эксплуатации, автономной поверки и ремонта
• Руководство по эксплуатации
• Диск лазерный для установки специального программного обеспечения на персональный компьютер потребителя.

3.2. Сроки поставки и цена - договорные.
