Электронная программируемая нагрузка постоянного тока Maynuo серии M97ХХ

Программируемая электронная нагрузка Maynuo постоянного тока серии М97

Новая программируемая электронная нагрузка постоянного тока серии M97XX представляет собой продукт нового поколения,разработанный компанией Maynuo Electronic Co., Ltd. Используя высокопроизводительные чипы, серия M97XX обеспечивает высокую скорость и высокую точность с разрешением 0,1 мВ и 0,01 мА (базовая точность составляет 0,03%, а базовая скорость нарастания тока составляет 2,5 А/мкс). Серия M97XX имеет широкое применение-от производственных линий зарядных устройств для мобильных телефонов, аккумуляторов для мобильных телефонов, аккумуляторов электронных транспортных средств, импульсных источников питания, линейных источников питания и светодиодных драйверов до научно-исследовательских институтов, автомобильной электроники, аэронавтики и астронавтики, морских, солнечных батарей и топливных элементов и т.д. Для испытаний и измерений. От 150 Вт до 200 кВт, есть много моделей на выбор :

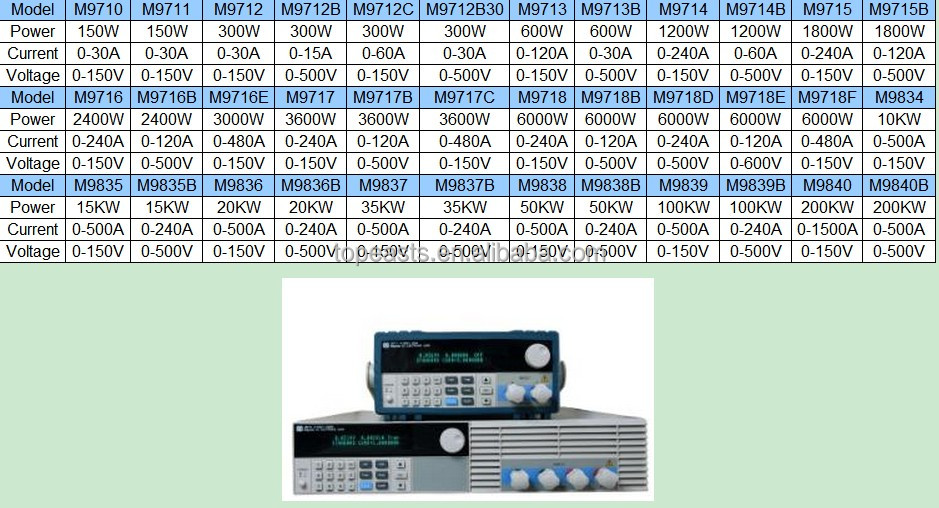

Модель

М9710

М9711

М9712

M9712B

M9712C

M9712B30

М9713

M9713B

М9714

M9714B

М9715

M9715B

Сила

150 Вт

150 Вт

300 Вт

300 Вт

300 Вт

300 Вт

600 Вт

600 Вт

1200 Вт

1200 Вт

1800 Вт

1800 Вт

Текущий

0-30А

0-30А

0-30А

0-15А

0-60А

0-30А

0-120А

0-30А

0-240А

0-60А

0-240А

0-120А

Напряжение

0-150 В

0-150 В

0-150 В

0-500В

0-150 В

0-500В

0-150 В

0-500В

0-150 В

0-500В

0-150 В

0-500В

Модель

М9716

M9716B

M9716E

M9717

M9717B

M9717C

М9718

M9718B

M9718D

M9718E

M9718F

М9834

Сила

2400 Вт

2400 Вт

3000 Вт

3600 Вт

3600 Вт

3600 Вт

6000 Вт

6000 Вт

6000 Вт

6000 Вт

6000 Вт

10 кВт

Текущий

0-240А

0-120А

0-480A

0-240А

0-120А

0-480A

0-240А

0-120А

0-240А

0-120А

0-480A

0-500А

Напряжение

0-150 В

0-500 В

0-150 В

0-150 В

0-500 В

0-150 В

0-150 В

0-500 В

0-500 В

0-600 В

0-150В

0-150В

Модель

M9835

M9835B

М9836

M9836B

M9837

M9837B

М9838

M9838B

M9839

M9839B

М9840

M9840B

Сила

15 кВт

15 кВт

20 кВт

20 кВт

35 кВт

35 кВт

50 кВт

50 кВт

100 кВт

100 кВт

200 кВт

200 кВт

Текущий

0-500А

0-240А

0-500А

0-240А

0-500А

0-240А

0-500А

0-240А

0-500А

0-240А

0-1500А

0-500А

Напряжение

0-150 В

0-500В

0-150 В

0-500В

0-150 В

0-500В

0-150 В

0-500В

0-150 В

0-500В

0-150 В

0-500В

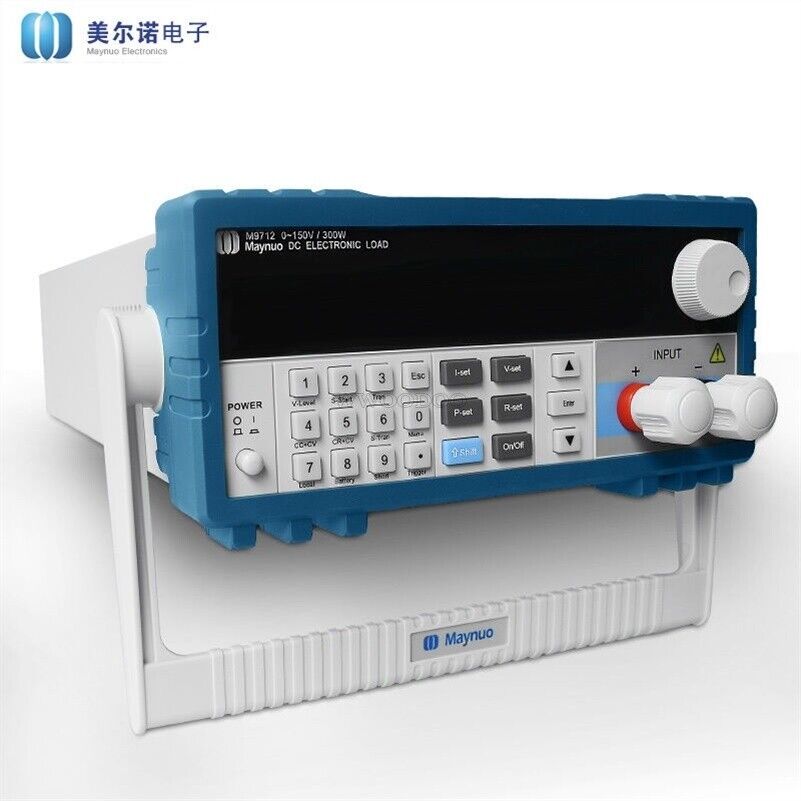

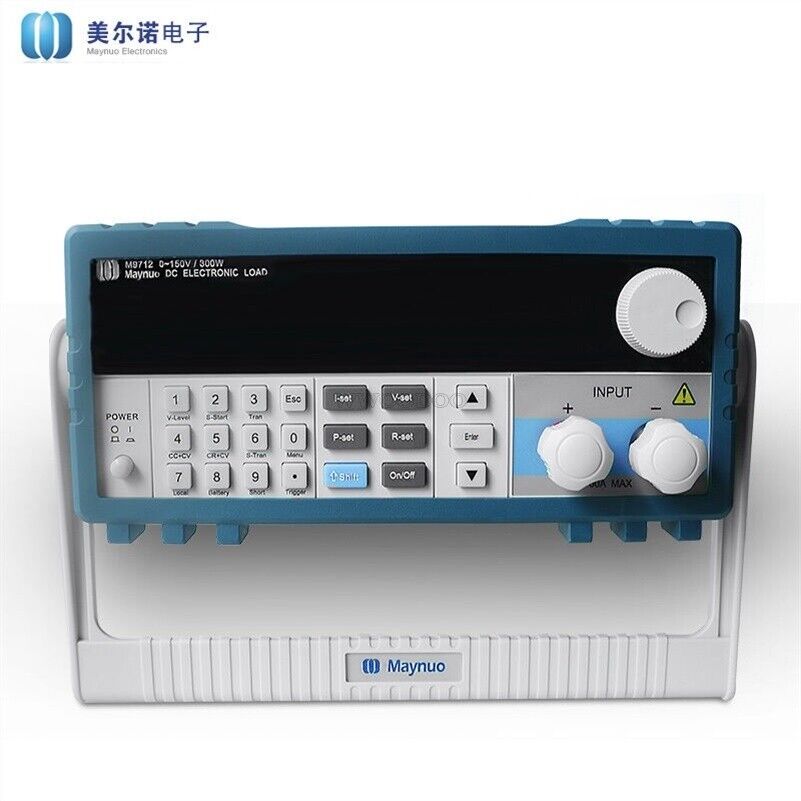

                           Программируемая электронная нагрузка постоянного тока M9716 (0-240A/0-150V/2400W)

Параметры: Шесть режимов работы с высоким быстродействием: CC, CR, CV, CW, CC+CV, CR+CW Защита от перепадов тока, напряжения, мощности, температуры, а также от смены полярности Яркий ВЛД-экран с возможностью показа двух линий и четырех каналов «Умная» система вентиляции: вентиляционная установка включается автоматически в зависимости от температуры Установка времени плавного пуска, нагрузка на источник питания в зависимости от установленного значения напряжения Испытание батарей и функция короткого замыкания Доступно динамическое тестирование и установка верхнего и нижнего края сигнала Поддержка входа и выхода внешнего триггера Вывод индикатора формы сигнала внешнего тока Поддержка удаленной стабилизации напряжения и хранения нескольких типов данных Самотестирование при включении питания, калибровка программного обеспечения, стандартное крепление в стойке Коммуникационный режим: RS232/RS485/USB. Применение: Бытовые устройства (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания), научно-исследовательские институты, электронная аппаратура подвижных объектов, авиация и космонавтика, корабли, солнечные батареи, топливные отсеки и т.п.

Технические характеристики: Модель M9716 Входные параметры Мощность 2400W Ток 0-240A Напряжение 0-150V Режим CC Диапазон 0-24A 0-240A Разрешение 1mA 10mA Погрешность 0.05%+0.05%FS 0.1%+0.05%FS Режим CV Диапазон 0.1-19.999V 0.1-150V Разрешение 1mV 10mV Погрешность 0.03%+0.02%FS 0.03%+0.02%FS Режим CR (Входное значение напряжения и тока >=10% полномасштабного измерения) Диапазон 0.3-10K Oh 0.3-5K Oh Разрешение 16 bit 16 bit Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Режим CW (Входное значение напряжения и тока >=10% полномасштабного измерения) Диапазон 0-2400W 0-2400W Разрешение 1mW 10mW Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Измерение напряжения Напряжение 0-19.999V 0-150V Разрешение 1mV 10mV Погрешность 0.015%+0.03%FS 0.015%+0.03%FS Измерение тока Ток 0-24A 0-240A Разрешение 0.1mA 1mA Погрешность 0.03%+0.05%FS 0.1%+0.05%FS Измерение мощности (Входное значение напряжения и тока >=10% полномасштабного измерения) Мощность 100W 2400W Разрешение 1mW 10mW Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Испытание батареи Потребляемая мощность батареи: 0.5-120V; Макс. измерение: емкость=999AH; Разрешение=0.1mA; Диапазон тестирования=1S-16H Динамическое испытание Dynamic:0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Погрешность: +15% отклонение+10%FS Время мягкого пуска тока 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS Погрешность: +15% отклонение+10%FS Короткое замыкание Ток(CC) =26.4A =264A Напряжение(CV)  0V Сопротивление(CR) =6mOh Температура Рабочая 0~40°C Нерабочая -10°C~70°C Размеры Ш*В*Г(мм) 207*428*453.5 Вес кг 31.6 Коммуникационный интерфейс (USB Inerface адаптер) аксессуары:

Тест стабильности срока службы батареи

В режиме постоянного тока последовательная электронная нагрузка может проверять стабильность работы аккумулятора Настройте нагрузку на контроль уровня напряжения

Характеристики:

• Шесть скоростных режимов работы: CC, CR, CV, CW, CC + CV, CR + CV.
• Защита от перегрузки по току, перенапряжения, перегрузки по мощности, перегрева и изменения полярности.
• Экран вакуумного флуоресцентного дисплея высокой яркости (VFD) с двухстрочным четырехканальным дисплеем.
• Интеллектуальная вентиляторная система автоматически включается в зависимости от изменения температуры окружающей среды.
• Установка времени плавного пуска, активация источника питания в соответствии с установленным значением напряжения.
• Функции проверки батареи и проверки на короткое замыкание.
• Способен проводить динамические испытания поднимающейся и опускающейся кромки.

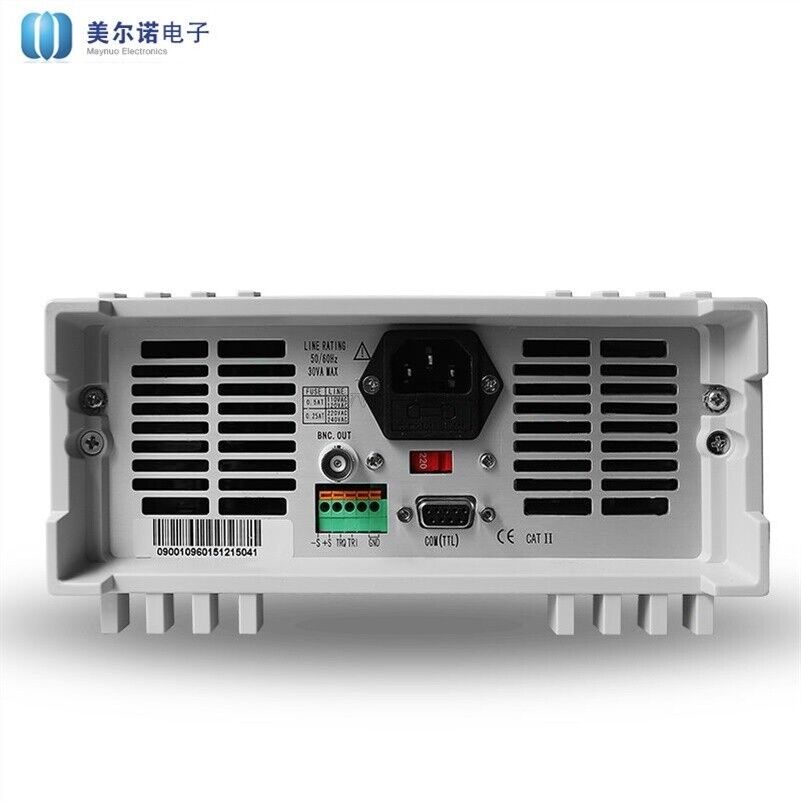

• Поддержка внешнего триггера на входе или выходе.
• Внешний выходной терминал для контроля формы сигнала тока.
• Поддерживает дистанционную компенсацию напряжения и хранение нескольких данных.
• Включение питания -самотестирование, калибровка программного обеспечения и возможность установки в стандартную стойку.
• Редактирует произвольные формы сигналов в функции списка.
• Доступно с последовательными интерфейсами RS232/RS485/USB.

Протокол связи :

Программируемые электронные нагрузки серии M97 работают по протоколу Modbus. Фрейм данных содержит 4 части следующим образом:

АКСЕССУАРЫ В КОМПЛЕКТЕ :

1 х Электронная нагрузка
M9711 1 х Руководство пользователя (на английском языке)
1 х компакт-диск с программным
обеспечением 1 х кабель питания ЕС
