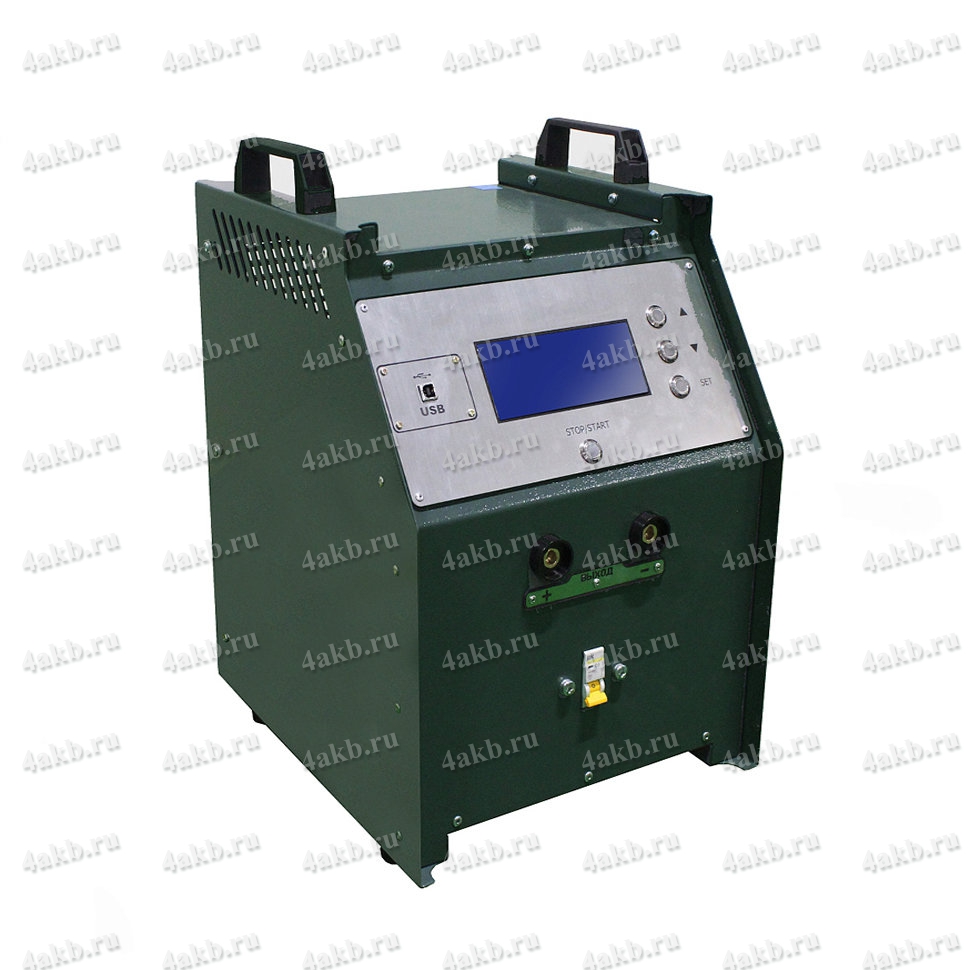

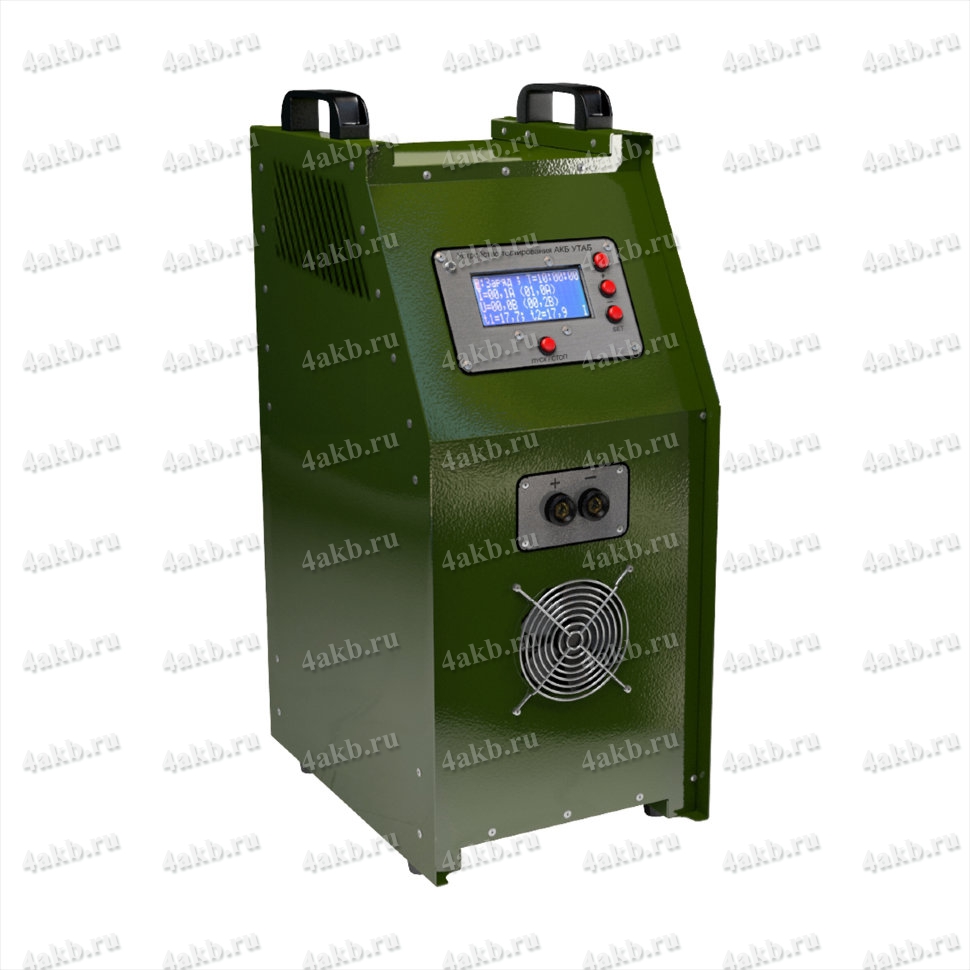

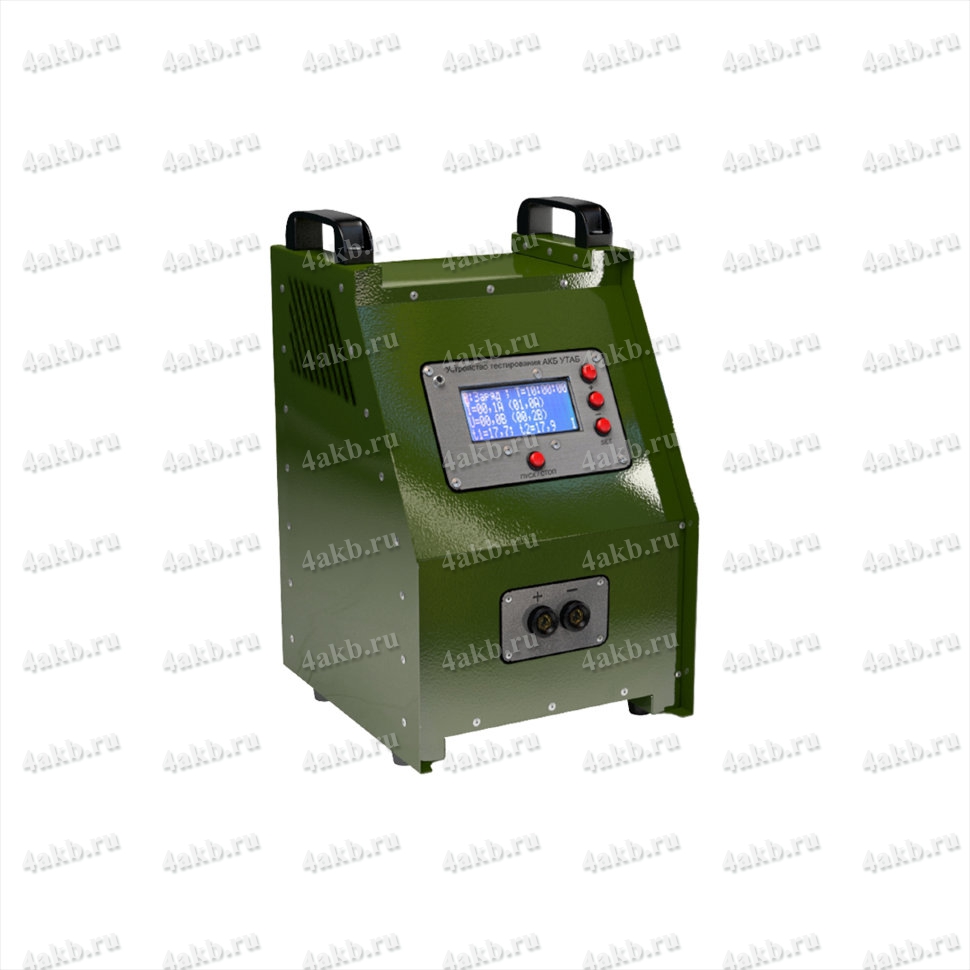

Устройство тестирования аккумуляторных батарей серии КРОН-УТАБ

Устройство тестирования аккумуляторных батарей КРОН-УТАБ предназначено для проведения автоматического тестового разряда всех типов аккумуляторных батарей (АКБ) полностью в автоматическом режиме для оценки их технического состояния и уточнения реальной ёмкости.

УТАБ предназначено для использования совместно с зарядными устройствами (ЗУ), которые не имеют режима разряд. Сначала АКБ заряжается до 100% с помощью ЗУ, а затем с помощью УТАБ проводится контрольный цикл разряда для оценки реальной ёмкости АКБ. После чего АКБ снова заряжается.

УТАБ имеет в своём составе разрядный модуль (РМ), обеспечивающий необходимые характеристики потребляемого тока и напряжения. Разряд АКБ осуществляется с помощью переменной «активной» нагрузки, управляемой микропроцессором. Каждый разрядный модуль обеспечивает ток разряда до 20А и мощность разряда до 600Вт. В исполнениях с мощностью разряда до 600Вт устанавливается один разрядный модуль. В исполнениях с мощностью разряда свыше 600Вт устанавливается несколько разрядных модулей параллельно, таким образом, чтобы суммарная мощность разрядных модулей была больше или равна мощности изделия.

Управление устройством может осуществляется:

• С помощью жидкокристаллического индикатора (ЖКИ) и 4-х кнопок, расположенных на лицевой панели устройства;
• 2) С помощью цветного сенсорного дисплея;

При использовании устройства с ЖКИ оператор может задать параметры тока и напряжения, установить временные ограничения разряда для всего метода. При этом в процессе работы оператор может контролировать текущие параметры работы модуля. В случае возникновения ошибки, на ЖКИ отобразится тип ошибки, что облегчает правильную эксплуатацию УТАБ.

При использовании изделия с цветным сенсорным дисплеем дополнительно добавляется возможности выбрать тип АКБ и возможность редактировать заводские методы разряда. Помимо этого, на дисплее отображаются графики тока и напряжения АКБ. Так же к изделию с сенсорным дисплеем может дополнительно подключатся устройство поаккумуляторного контроля (УПК) (опционально), при этом данные (температура, напряжение и ёмкость) с каждого аккумулятора в составе батареи так же выводятся на дисплей.

Устройство, оснащённое дополнительным интерфейсом USB, может управляться удалённо с любого персонального настольного или планшетного компьютера, мобильного телефона, работающих на операционной системе Windows. В этом случае с изделием поставляется специальное программное обеспечение ControlEnergy2.

Применение

Вместо персонального компьютера изделие можно использоваться с блоком анализа состояния (БАС) АКБ, который в своём составе уже имеет встроенный компьютер. Подключается БАС АКБ специальным кабелем, который входит в комплект поставки. При использовании изделия с БАС АКБ, доступен такой набор функциональных возможностей использования УТАБ, как и при использовании с ПК или с цветным сенсорным дисплеем, а также дополнительно появляется возможность измерения напряжения и температуры на каждом аккумуляторе в составе обслуживаемой батареи.

Данное устройство обеспечивает разряд с помощью активной (переменной) нагрузки. Это наилучшее решение, если необходимо точно измерить ёмкость АКБ при проведении контрольно-тренировочного цикла. Данный способ разряда обладает преимуществом над остальными типами разрядных устройств тем, что обеспечивает разряд идеальным постоянным током, что обеспечивает максимально точное измерение ёмкости АКБ.

Защита устройства от:

Характеристики устройства тестирования аккумуляторных батарей серии КРОН-УТАБ

Наименование	Характеристика
Дискретность изменения выходного напряжения, В	0,1
Дискретность изменения разрядного тока, А	0,1
Степень защиты оболочки по ГОСТ 14254-96	IP20
Тип питания	от обслуживаемого аккумулятора
Габаритные размеры, мм	(смотрите вкладку чертежи)
Цвет изделия	синий *

* Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Наименование изделия	Максимальный ток разряда, А	Номинальное напряжение обслуживаемого аккумулятора, В
КРОН-УТАБ-12В.20А	20	12
КРОН-УТАБ-24В.20А	20	24
КРОН-УТАБ-48В.20А	20	48
КРОН-УТАБ-60В.20А	20	60
КРОН-УТАБ-72В.20А	20	72
КРОН-УТАБ-96В.20А	20	96
КРОН-УТАБ-120В.20А	20	120

Графики заряда кислотных и щелочных аккумуляторов

Устройство демонстрирует на диаграммах высочайшие показатели по обслуживанию аккумуляторов как щелочных, так и кислотных. Зарядный комплекс - позволяет быстро и правильно зарядить АКБ.

График зарядки кислотного аккумулятора


График зарядки щелочного аккумулятора

Зарядный комплекс, позволяет заряжать аккумуляторы как постоянным током/напряжением, так и импульсным током с различными параметрами импульсов заряда.

График заряда АКБ постоянным током

Импульсный метод обеспечивает более качественный заряд АКБ (не допуская его кипения). Это обеспечивается тем, что за плавным нарастанием импульса следует пауза, в течении которой происходит «усвоение» порции энергии (происходят химические процессы) и выравнивается плотность электролита (т.е. подается к материалу пластин новая порция серной кислоты из раствора).

 Особенностью зарядного комплекса является то, что он обеспечивает заряд импульсами низкой частоты (менее 1 Гц), что оптимально для усвоения энергии аккумулятором.

График заряда АКБ импульсным током

Заряд импульсным током позволяет безопасно осуществлять ускоренный заряд АКБ, увеличив ток в два раза, относительно заряда постоянным током. Это позволит сократить время заряда в 1,5 раза.

График ускоренного заряда импульсным током

Для получения зарядного тока в данном устройстве используется встроенный микропроцессор и современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия (до 12 кВт).

 Зарядное устройство имеет высокий уровень защиты и диагностики, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• предварительная диагностика и определение возможности запуска устройства;
• защита от скачков напряжения питающей сети;
• защита от превышения выходного напряжения;
• защита от неправильного подключения АКБ;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от скачков напряжения;
• защита от перегрузок по току;
• защита от перегрева.

Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники, обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.

Высокое качество стабилизации выходных параметров позволяет зарядным комплексам, работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1 В). Это позволяет заряжать полностью разряженные (до 0 В) аккумуляторные батареи.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

Особенности устройства для тестирования аккумуляторных батарей серии КРОН-УТАБ

Компоненты КРОН-УТАБ

Металлическая цельносварная конструкция

Изделие очень прочное – это достигается за счет качественных материалов и верно выбранной толщины стали. Благодаря цельносварной конструкции, изделие прослужит долгое время

Высокопроизводительный процессор внутри

Не позволяет устройству перегружаться, а также отвечает за его скорость и производительность. С помощью процессора обеспечивается бесперебойность работы и поддерживается уровень эффективности при долгой эксплуатации. Таким образом, устройство безопасно в использовании, так как предотвращаются перегрузки и вероятность выведения из строя становится минимальным.

Сенсорный экран диагональю - 7 дюймов

Он заменяет ручную панель управления, а также имеет высокочувствительный сенсор, который делает управление простым и удобным. Дизайнеры сделали интерфейс уникальным и комфортным для пользователя. С помощью него вся информация, которая необходима, хорошо видна на экране. Это позволяет оптимизировать процессы контроля за устройством и вносить корректировки в работу при необходимости.

Собственное программное обеспечение

Благодаря простоте интерфейса, управление устройством – легкое и не требует каких-либо профессиональных навыков. Необходимо всего лишь выбрать нужный режим, ввести данный и нажать «Старт». Устройство сделает всё остальное автоматически.

Чертежи устройства тестирования АКБ серии КРОН-УТАБ

Чертежи устройства тестирования АКБ серии КРОН-УТАБ

Чертежи устройства тестирования АКБ серии КРОН-УТАБ

Управление устройством в базовом исполнении

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

В процессе работы устройства, пользователю отображаются: текущий алгоритм (метод), текущую ступень (этап), текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.
На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

По окончанию, устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению можно проконтролировать насколько качественно обслужили АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ предустановлены необходимые режимы работы устройства, также с завода могут быть загружены дополнительные автоматизированные режимы заряда АКБ.
ВНИМАНИЕ!!!

Дополнительные режимы работы устройства, зависят от модификации изделия, а также могут быть записаны во внутренней памяти устройства по запросу клиента.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА. «НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.

Управление устройством через ПК

Руководство оператора для программных средств  ControlEnergy 2

Управление ЗРУ с помощью программного обеспечения Control Energy2 позволяет:

• запускать заряд в три клика: выбрать модель АКБ, указать метод (заряд, разряд, КТЦ) и нажать пуск;
• обновлять базу моделей АКБ и алгоритмов обслуживания с сайта;
• добавлять новые модели и редактировать существующие;
• изменять предустановленные режимы заряда и разряда;
• создавать и сохранять свои собственные режимы заряда и разряда;
• отображать графики тока и напряжения;
• вести учёт обслуженных АКБ;
• централизованно управлять несколькими зарядными устройствами;
• синхронизировать работу зарядного устройства и блока анализа состояния АКБ.

Использование ControlEnergy 2 делает заряд аккумулятора максимально простым. В базе программы содержатся десятки распространенных аккумуляторов, позволяющих устройству заряжать АКБ полностью в автоматическом режиме, а запуск на заряд не требует специальных знаний об устройстве аккумулятора. Поэтому с данной задачей может справиться даже человек, не имеющий специальной подготовки. Запуск заряда показан на рисунке:

Рисунок 1 – Запуск заряда

Если в базе нет нужного аккумулятора, то добавить его в базу данных не составит труда:

Рисунок 2 – Добавление АКБ в базу

Если Вы профессионально занимаетесь обслуживанием и ремонтом АКБ, то ControlEnergy 2 позволяет самостоятельно создавать уникальные алгоритмы заряда, редактировать существующие и добавлять новые уникальные типы аккумуляторов. Редактор методов заряда:

Рисунок 3 – Редактор методов заряда

ControlEnergy 2 обеспечивает контроль всех параметров заряда в реальном масштабе времени:

Рисунок 4 – Контроль параметров заряда

По каждому каналу доступна детальная информация о работе ЗРУ и блока анализа АКБ:

Рисунок 5 – Детальная информация о работе ЗРУ

Графики можно увеличить для детального анализа

Рисунок 6 – Детальный анализ графиков


Рисунок 7 – Детальный анализ графиков

ControlEnergy 2 позволяет управлять одновременно несколькими устройствами, подключенными по различным интерфейсам USB, Ethernet, Wi-Fi, для этого имеется простой и удобный интерфейс настроек подключения с полностью автоматическим режимом поиска подключенных зарядных устройств.

Рисунок 8 – Управление одновременно несколькими устройствами

Если же Вы хотите управлять устройством с помощью встроенного ЖК индикатора (без использования компьютера), при этом желаете использовать методы, которые были созданы в ControlEnergy 2, то их можно загрузить во внутреннюю память зарядного устройства:

Рисунок 9 – Загрузка во внутреннюю память ЗРУ
