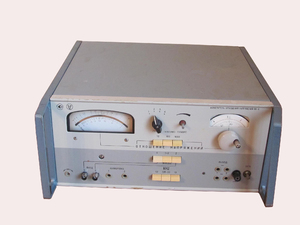

Измеритель отношения напряжений В8-6

Измерители В8-6 работают за методом корреляционного выделения полезного сигнала из шумов. Отношения напряжений отсчитывается прецизионным отсчетным потенциометром, декадным делителем и микроамперметром. Измеритель В8-6 полностью собран на полупроводниках, имеет высокую чувствительность без настройки на частоту сигнала и хорошую помехозащищенность от модулированных сверхвысокочастотных полей.

                         Технические характеристики В8-6

Параметры		Значение
Измерение отношения напряжений U1/U2	Диапазон	1 … 10000
	Пределы	10 / 100 / 1000 / 10000
Диапазон измерения напряжения (для U1 и U2)		1 мкВ … 10 мВ
Диапазон частот		0,15 … 20 кГц
Относительная погрешность коэффициента усиления		3 дБ
Относительная погрешность измерения отношения напряжений		1,5 … 6%
Входное сопротивление на частоте 1 кГц		600 Ом ± 2%
Уровень выходного сигнала на Rн = 10 кОм		0,5 В
Питание	От сети переменного тока	220±22 В / 50±0.5 Гц
	От батареи постоянного тока	12 В
Потребляемая мощность		5 В·А
Условия эксплуатации	Температура	+5  …  +40 °С
	Относительная влажность	до 90% при +30 °С
Габаритные размеры		379 × 365 × 176 мм
Масса		13 кг

Измеритель отношения напряжений В8-6

Также этот прибор может называться: В8 6, В86, v8-6, v8 6, v86, b8-6.

В8-6 измеритель отношения напряжений предназначен для измерения отношения и усиления малых напряжений переменного тока.

Технические характеристики В8-6:

Диапазон измерения отношения напряжений - от 1 мкВ до 10 мВ.

Диапазон частот - от 0,15 кГц до 20 кГц.

Пределы измерения отношения напряжения - 10 мкВ; 100 мкВ; 1 мВ; 10 мВ.

Относительная погрешность:

- коэффициента усиления - 3 дБ;

- измерения отношения напряжения - от 1,5% до 6%.

Ослабление измерителя отношения напряжений В8-6 - 6 дБ.

Входное сопротивление с частотой 1 кГц - 600±12 Ом.

Уровень выходного сигнала на нагрузке 10 кОм - 0,5 В.

Чувствительность:

- на частоте от 0,15 кГц до 20 кГц - 0,6 мкВ;

- на частоте 1 кГц и 10 кГц - 1 мкВ.

Питание от батареи постоянного тока напряжением - 12 В.

Питание от сети переменного тока:

- напряжением - 220 В;

- частотой - 50 Гц.

Потребляемая мощность - 5 В·А.

Габаритные размеры В8-6 - 379×365×176 мм.

Масса - не более 13 кг.

Измерители В8-6 работают за методом корреляционного выделения полезного сигнала из шумов.

Отношения напряжений отсчитывается прецизионным отсчетным потенциометром, декадным делителем и микроамперметром.

Измеритель полностью собран на полупроводниках, имеет высокую чувствительность без настройки на частоту сигнала и хорошую помехозащищенность от модулированных сверхвысокочастотных полей.

Условия эксплуатации В8-6:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 90%.
